Концентратор вітрової енергії

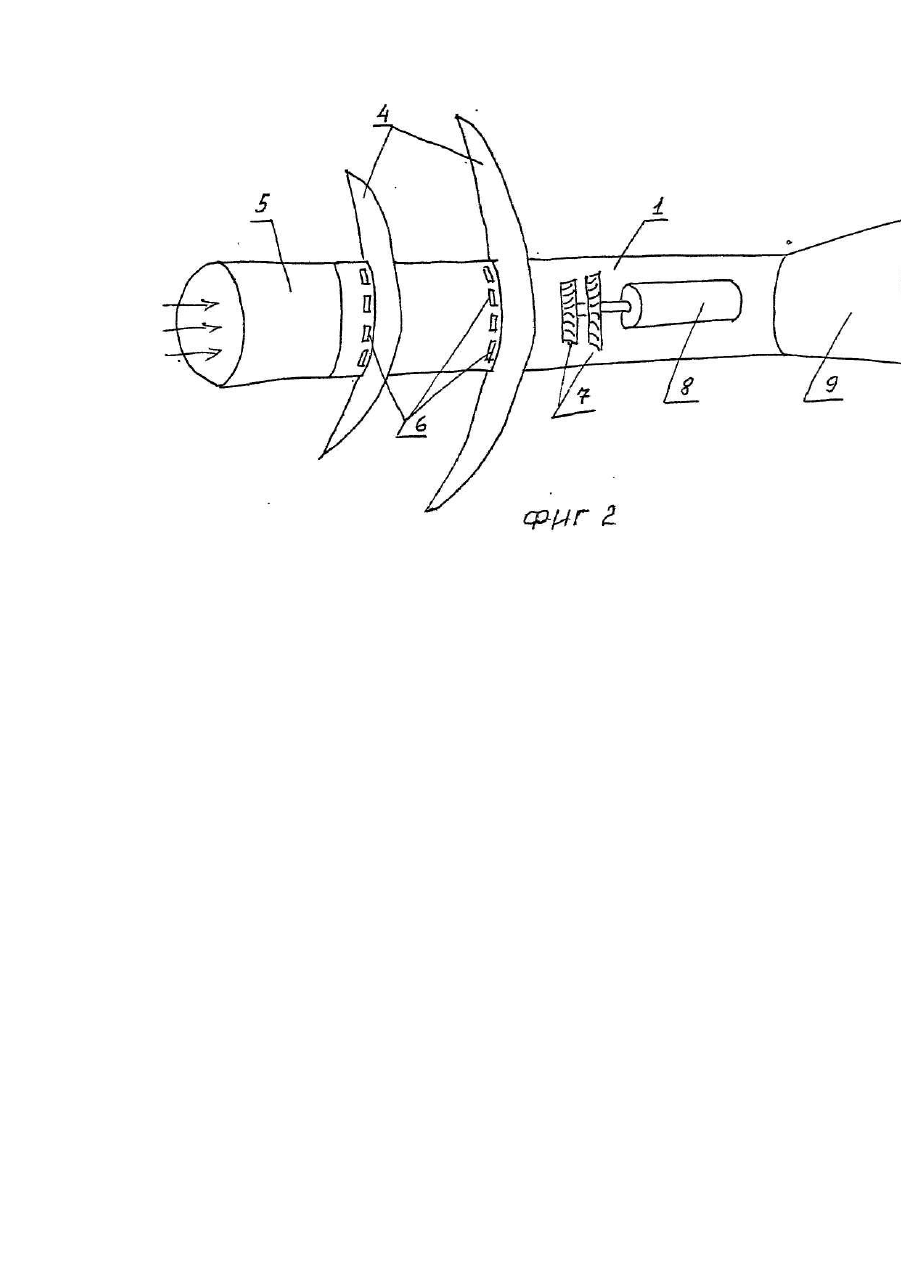

Изобретение относится к технике, а именно ветроэнергетике и касается установок использующих кинетическую энергию воздушного потока для выработки электроэнергии. Применяются как отдельно стоящие, так и в множестве на больших станциях. Известно устройство [Авт.св. СССР № 1285185), выбранного в качестве прототипа, в котором используется энергия ветра с применением воздушной турбины, электрогенератора размещенных в трубчатом корпусе и в начале с воздухозаборником. Однако в прототипе усиление скорости воздушного потока происходит за счет его предварительного подогрева в воздухозаборнике и поэтому эффект незначительный, так как, во-первых, сам воздухоподогреватель требует затрат энергии и, во-вторых, получается слабое увеличение скорости воздушного потока. В основу настоящего изобретения поставлена задача повысить, КПД воздушного потока за счет многократного усиления его скорости, что достигается тем, что на п ути воздушного потока разместить концентратор ветровой энергии (сокращено КВЭЛ) и это обуславливает повышение КПД и, как результат возрастает мощность и надежность устройства в эксплуатации. Поставленная задача достигается тем, что концентратор ветровой энергии использующий энергию ветра с применением воздушной турбины и электрогенератора, размещенных в трубчатом корпусе с воздухозаборником. В предлагаемом техническом решении в конструкцию дополнительно вводится расширитель в конце корпуса. На корпусе через интервал расположен каскад параболических полусфер, увеличивающихся в диаметре по направлению к центру. Кроме того, в местах сопряжения полусфер с рабочим корпусом имеются щели, а применяемые флюгерные плоскости и шарнирная опора выполняют автоматическую ориентацию установки на ветер. Образуя новые связи между тр убчатым корпусом и параболическими полусферами, и щелями, а также между воздушной турбиной и расширителем. На фиг.1 показано устройство, общий вид; на фиг.2 - схема концентратора ветровой энергии. В статическом состоянии устройство включает: 1 - несущий трубчатый корпус -воздуховод; 2 - флюгерные плоскости; 3 -шарнирную опору; 4 - параболические полусферы; 5 - воздухозаборник; 6 - щели; 7 -турбину воздушн ую; 8 - генератор; 9 - расширитель. Устройство работает следующим образом. Порция воздушного потока через воздухозаборник 5, попадает в воздуховод 1, одновременно другие порции воздушного потока, находящиеся за пределами воздуховода и улавливаемые параболическими полусферами 4, стекая через щели 6, попадают в рабочий корпус и вливаются в общий воздушный поток, многократно наращивая его скорость, приводят в движение воздушн ую турбину 7 и связанный с ней кинематически электрогенератор 8. Автоматическую ориентацию KBЕЛ а осуществляют флюгерные плоскости 2, и шарнирная опора 3. Устройство может быть выполнено на основе изделий, выпускаемых отечественной промышленностью: электрогенераторы разных марок редукторы, шарнирные опоры, автоматика, датчики и кабельнопроводниковая продукция. Использование устройства дает экономический эффект на порядок выше в сравне-нии с существующими аналогичными устройствами.
