Пристрій для підводу енергії до рухомого об’єкту

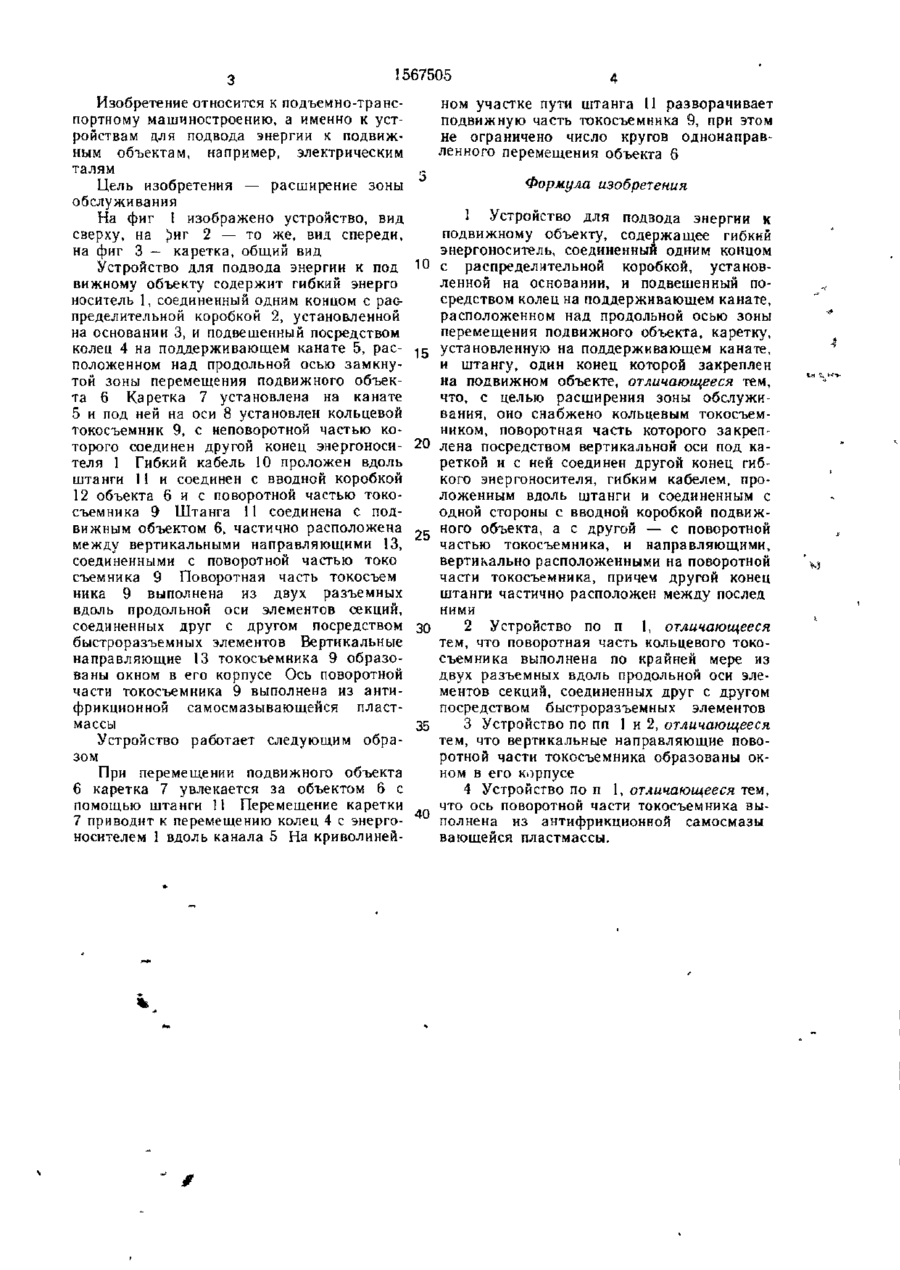

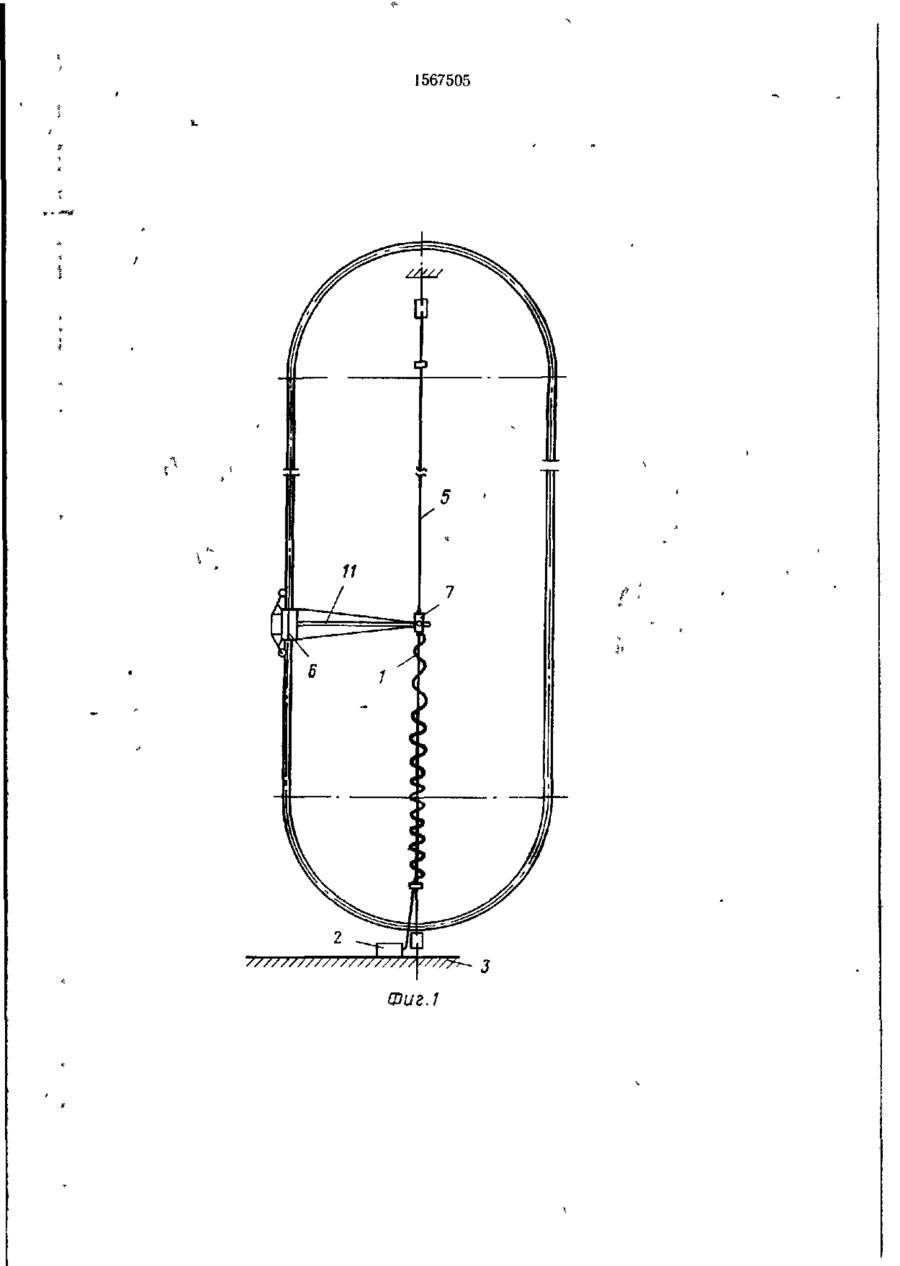

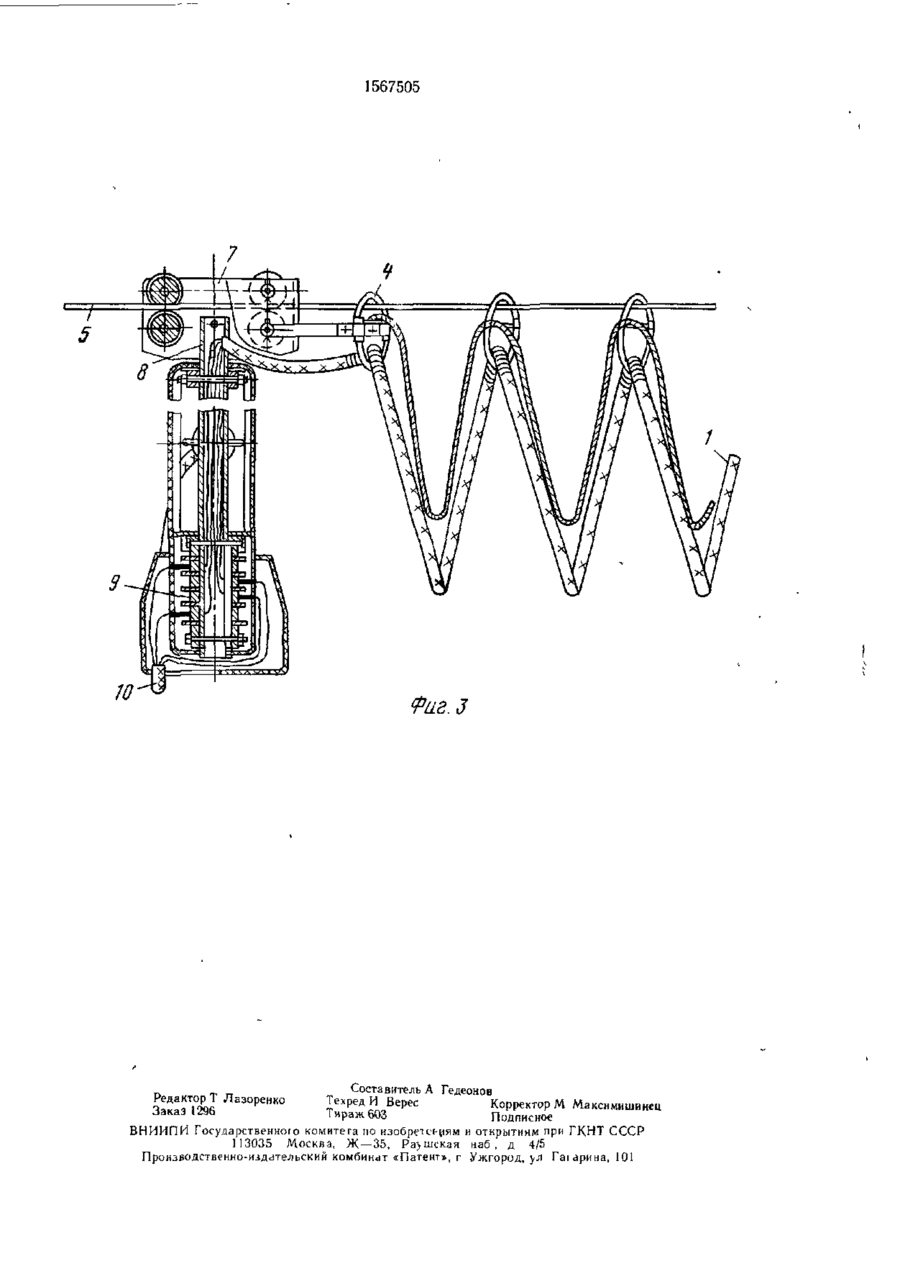

Изобретение относится к подъемнотранспортному машиностроению, а именно к устройствам для подвода энергии к подвиж ным объектам, например к талям Цель изобретения — расширение зоны обслуживания Подвижный объект 6 имеет замкнутую зону перемещения Гибкий энергоноситель 1 подвешен на кольцах к канату 5 и связан с кольцевым токосъемником каретки 7 По штанге 11 проложен кабель, соединенный с вводной коробкой объекта б и с токосъемником каретки 7 При движении объекта по замкнутому пути штанга 11 развора чивает токосъемник каретки 7 на требуемый угол 3 з п ф-лы, 3 ил СЛ ел о ел Фиг Z Л І ~ л Г і» 1567505 Изобретение относится к подъемно-транспортному машиностроению, а именно к устройствам для подвода энергии к подвижным объектам, например, электрическим талям Цель изобретения — расширение зоны обслуживания На фиг 1 изображено устройство, вид сверху, на ^эиг 2 — то же, вид спереди, на фиг 3 — каретка, общий вид Устройство для подвода энергии к под вижному объекту содержит гибкий энерго носитель 1, соединенный одним концом с распределительной коробкой 2, установленной на основании 3, и подвешенный посредством колец 4 на поддерживающем канате 5, расположенном над продольной осью замкнутой зоны перемещения подвижного объекта 6 Ка ретка 7 уста новлена на ка нате 5 и под ней на оси 8 установлен кольцевой токосъемник 9, с неповоротной частью которого соединен другой конец энергоносителя 1 Гибкий кабель 10 проложен вдоль штанги 11 и соединен с вводной коробкой 12 объекта б и с поворотной частью токосъемника 9 Штанга 11 соединена с подвижным объектом 6, частично расположена между вертикальными направляющими 13, соединенными с поворотной частью токо съемника 9 Поворотная часть токосъем ника 9 выполнена из двух разъемных вдоль продольной оси элементов секций, соединенных друг с другом посредством быстроразъемных элементов Вертикальные направляющие 13 токосъемника 9 образованы окном в его корпусе Ось поворотной части токосъемника 9 выполнена из антифрикционной самосмазывающейся пластмассы Устройство работает следующим образом При перемещении подвижного объекта 6 каретка 7 увлекается за объектом 6 с помощью штанги 11 Перемещение каретки 7 приводит к перемещению колец 4 с энергоносителем 1 вдоль канала 5 На криволиней ном участке пути штанга И разворачивает подвижную часть токосъемника 9, при этом не ограничено число кругов однонаправленного перемещения объекта 6 Формула изобретения 10 ^ 20 ^ 30 35 40 1 Устройство для подвода энергии к подвижному объекту, содержащее гибкий энергоноситель, соединенный одним концом с распределительной коробкой, установленной на основании, и подвешенный посредством колец на поддерживающем канате, расположенном над продольной осью зоны перемещения подвижного объекта, каретку, установленную на поддерживающем канате, и штангу, один конец которой закреплен на подвижном объекте, отличающееся тем, что, с целью расширения зоны обслуживания, оно снабжено кольцевым токосъемником, поворотная часть которого закреплена посредством вертикальной оси под кареткой и с ней соединен другой конец гибкого энергоносителя, гибким кабелем, проложенным вдоль штанги и соединенным с одной стороны с вводной коробкой подвижного объекта, а с другой — с поворотной частью токосъемника, и направляющими, вертикально расположенными на поворотной части токосъемника, причем другой конец штанги частично расположен между послед ними 2 Устройство по п 1, отличающееся тем, что поворотная часть кольцевого токосъемника выполнена по крайней мере из двух разъемных вдоль продольной оси элементов секций, соединенных друг с другом посредством быстроразъемных элементов 3 Устройство по пп 1 и 2, отличающееся тем, что вертикальные направляющие поворотной части токосъемника образованы окном в его корпусе 4 Устройство по п 1, отличающееся тем, что ось поворотной части токосъемника выполнена из антифрикционной самосмазы вающейся пластмассы. 1567505 Фиг.1 1567505 Фиг. 3 Составитель А Гедеонов Техред И Верес Корректор М Максимишинец Тираж 603 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж —35, Ра>шская наб , д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гаїарина, 101 Редактор Т Лазоренко Заказ 1296
