Прес для віджиму

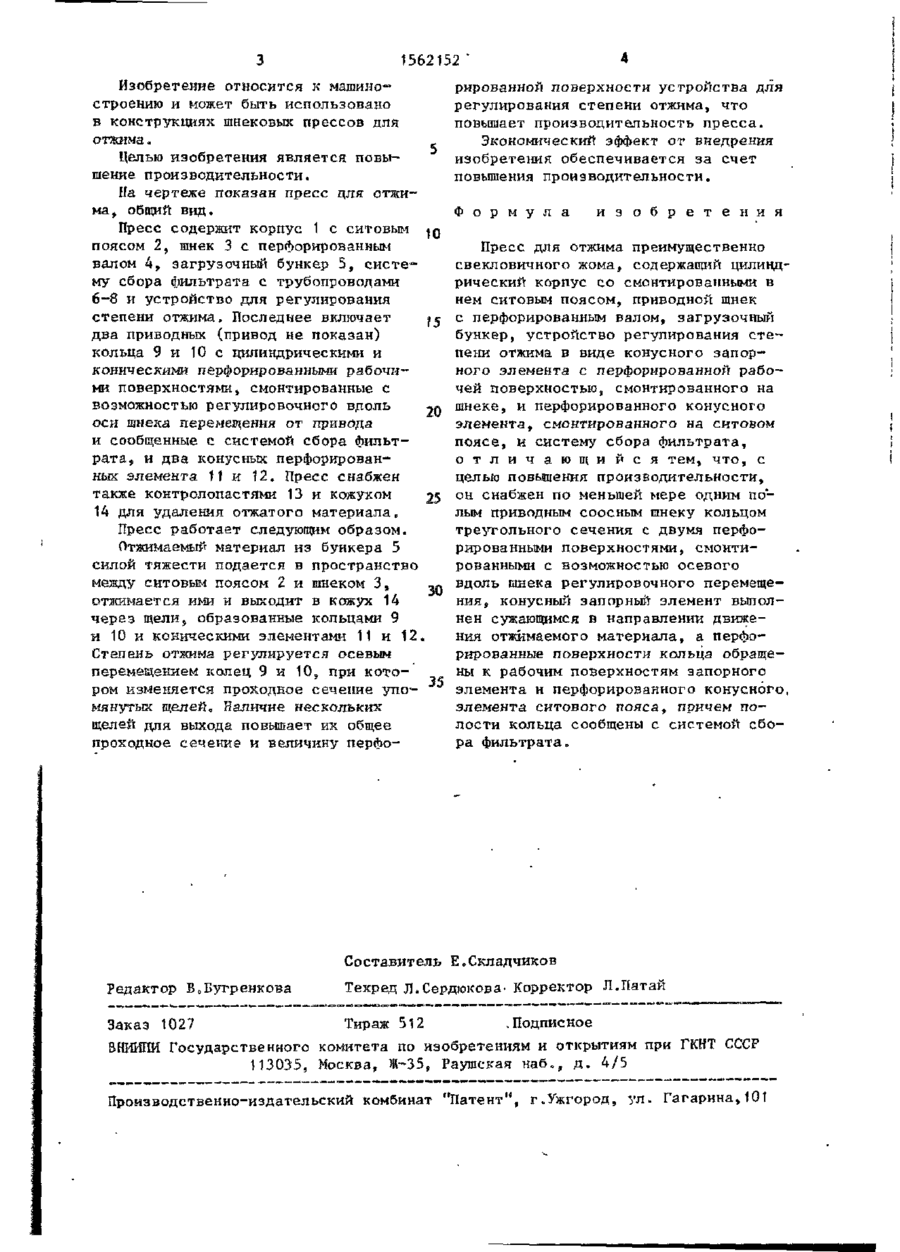

Изобретение относится к машиностроению и может быть использовано . в конструкциях шнековых прессов для отжима. Цель изобретения - повышение производительности. Устройство для регулирования степени отжима выполнено в виде приводных поя^х перфорированных колец 9 и 10. Кояьда смонтированы с возможностью регулировочного перемещения вдоль оси гачека и сообщены с системой сбора фильтрата. Система включает также конические перфорированные элементы 11 и 12. Это увеличивает проходное сечение щелей устройства, поверхность отжима и производительность пресса* 1 ил. (Л С з 1562152 Изобретение относится к машиностроению и может быть использовано в конструкциях шнековых прессов для отжима. Целью изобретения является повышение производительности. На чертеже показан пресс для отжима, общий вид. Пресс содержит корпус 1 с ситовым 10 поясом 2, шнек 3 с перфорированным валом 4, загрузочный бункер 5, систему сбора фильтрата с трубопроводами 6-8 и устройство для регулирования степени отжима. Последнее включает два приводных (привод не показан) кольца 9 и 10 с цилиндрическими и коническими перфорированными рабочими поверхностями, смонтированные с возможностью регулировочного вдоль оси шнека перемещения от привода и сообщенные с системой сбора фильтрата, и два конусных перфорированных элемента U и 12. Пресс снабжен также контролопастями 13 и кожухом 14 для удаления отжатого материала. Пресс работает следующим образом. Отжимаемый материал из бункера 5 силой тяжести подается в пространство между ситовым поясом 2 и шнеком 3, отжимается ими и выходит в кожух 14 через щели 5 образованные кольцами 9 и 10 и коническими элементами 11 и 12, Степень отжима регулируется осевым перемещением колец 9 и 10 ? при котором изменяется проходное сечеине упомянутых щелей. Наличие нескольких щелей для выхода повышает их общее проходное сечение и величину перфо Составитель Редактор ВоБугренкова рированной поверхности устройства для регулирования степени отжима, что повышает производительность п р е с с а . Экономический эффект or внедрения изобретения обеспечивается за счет повышения производительности. Ф о р м у л а и з о б р е т е н и я Пресс для отжима преимущественно свекловичного жома, содержащий цилиндрический корпус со смонтированными в нем ситовым поясом, приводной шнек с перфорированным валом, загрузочный бункер, устройство регулирования с т е пени отжима в виде конусного запорного элемента с перфорированной рабочей поверхностью, смонтированного на шнеке, и перфорированного конусного элемента, смонтированного на ситовом поясе, и систему сбора фильтрата, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения производительности, он снабжен по меньшей мере одним полым приводным соосным шнеку кольцом треугольного сечения с двумя перфорированными поверхностями, смонтированными с возможностью осевого вдоль шнека регулировочного перемещения, конусный запорный элемент выполнен сужающимся в направлении движения отжимаемого материала, а перфорированные поверхности кольца обращены к рабочим поверхностям запорного элемента и перфорированного конусного, элемента ситового пояса, причем полости кольца сообщены с системой сбора фильтрата. Е,Складчиков Техред Л.Сердюкова- Корректор Л.Патаи Заказ 1027 Тираж 512 .Подписное Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35* Раушская к э б , , д . 4/5 Производственно-издательский комбинат "Патент", г^Ужгород, ул. Гагарина,101
