Ливарна прес-форма для виготовлення еластичних оболонок

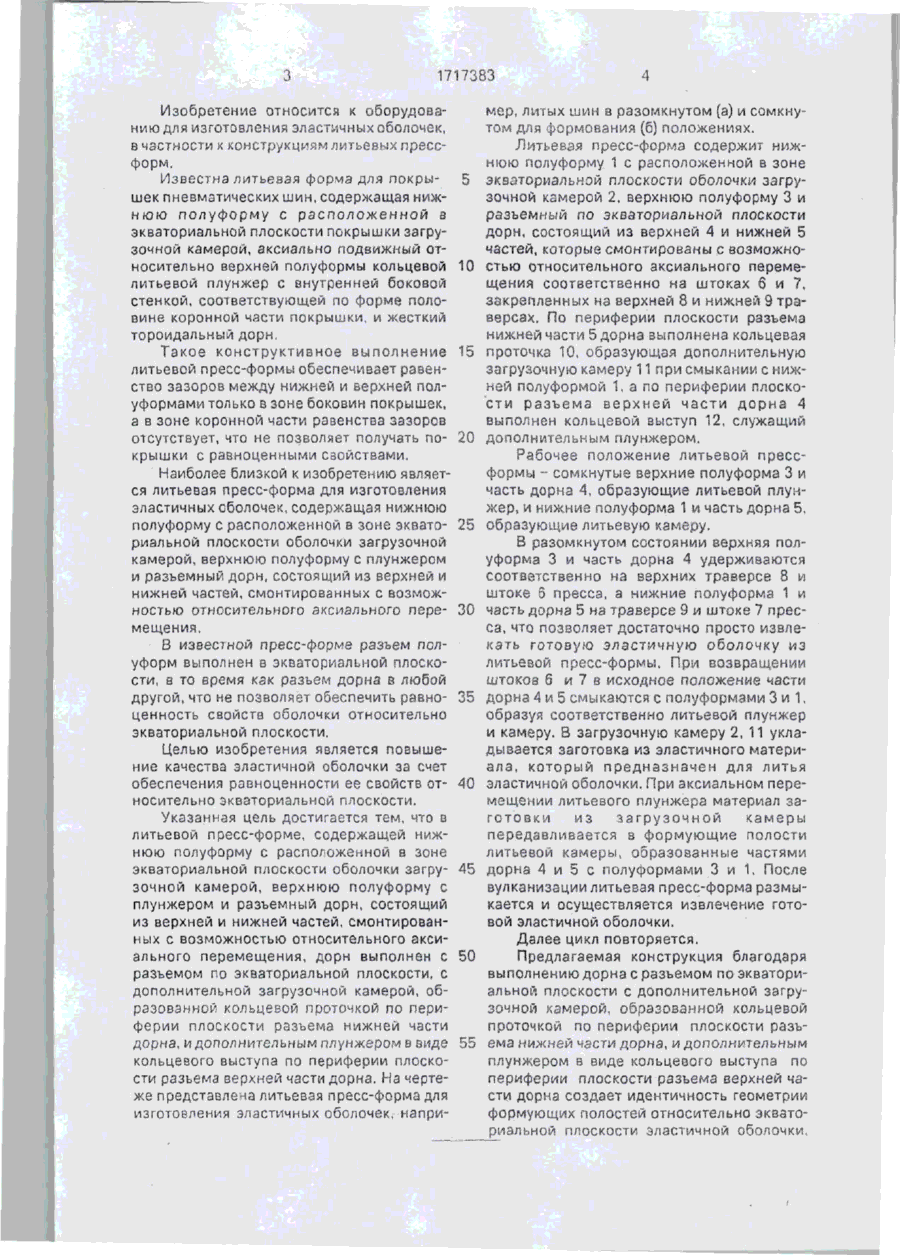

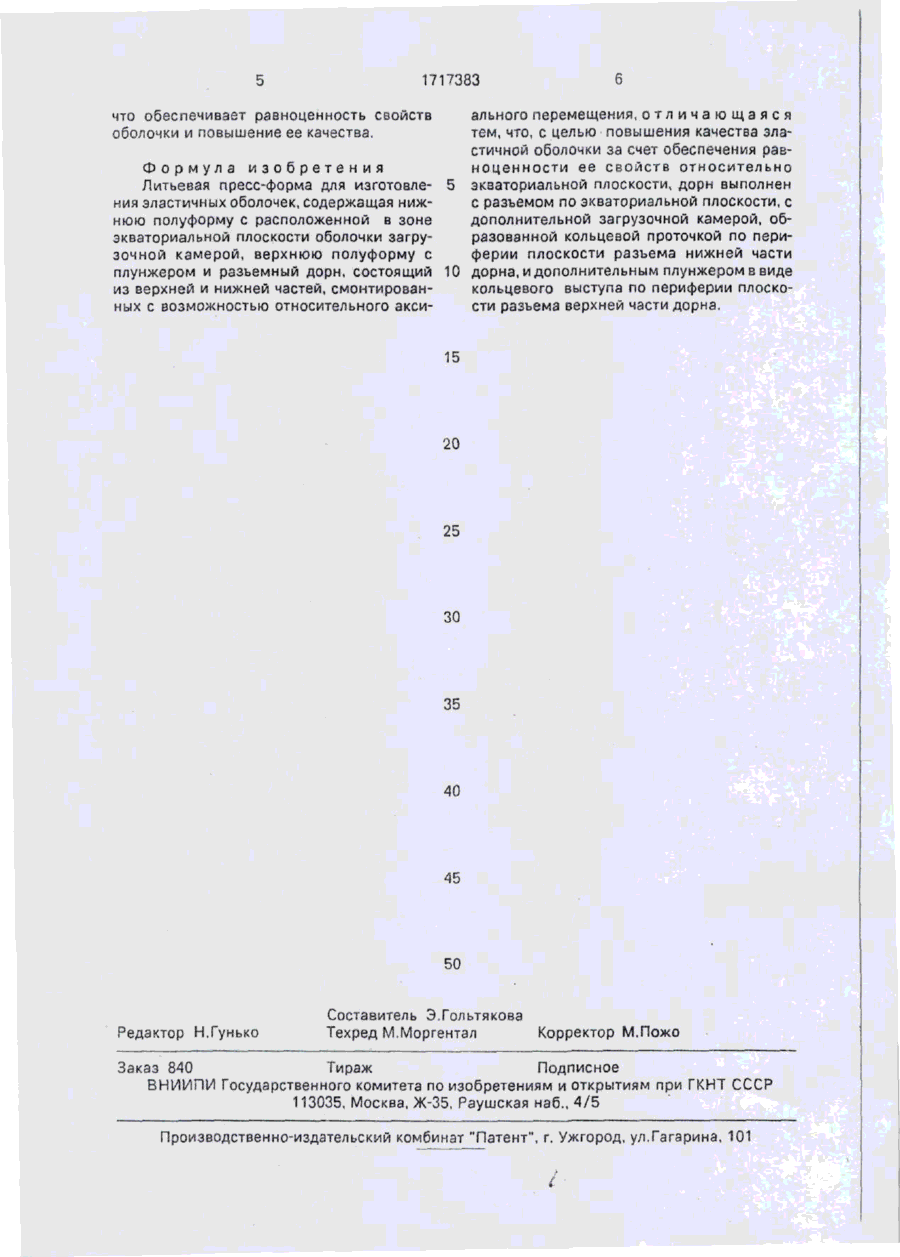

Изобретение относится к оборудованию для изготовления эластичных оболочек, в частности к конструкциям литьевых прессформ. Цель изобретения - повышение каче ства эластичной оболочки за счет обеспечения равноценности ее свойств в экваториальной плоскости. Для этого дорн выполнен с разъемом по экваториальной плоскости и состоит из верхней 4 и нижней 5 частей, смонтированных с возможностью относительного аксиального перемещения. По периферии плоскости разъема нижней части 5 дорна выполнена кольцевая проточка 10, образующая дополнительную загрузочную камеру. По периферии плоскости разъема верхней части 4 дорна выполнен кольцевой выступ 12, служащий дополнительным плунжером. В сомкнутом состоянии верхние полуформа 3 и часть 4 дорна образуют литьевой плунжер, а нижние полуформа 1 и часть 5 дорна - литьевую камеру. 1 ил. > Рг* 1717383 Изобретение относится к оборудованию для изготовления эластичных оболочек, в частности к конструкциям литьевых прессформ. Известна литьевая форма для покры- 5 шек пневматических шин, содержащая нижнюю полуформу с расположенной в экваториальной плоскости покрышки загрузочной камерой, аксиально подвижный относительно верхней полуформы кольцевой 10 литьевой плунжер с внутренней боковой стенкой, соответствующей по форме половине коронной части покрышки, и жесткий тороидальный дорн. Такое конструктивное выполнение 15 литьевой пресс-формы обеспечивает равенство зазоров между нижней и верхней полуформами только в зоне боковин покрышек, а в зоне коронной части равенства зазоров отсутствует, что не позволяет получать по- 20 крышки с равноценными свойствами. Наиболее близкой к изобретению является литьевая пресс-форма для изготовления эластичных оболочек, содержащая нижнюю полуформу с расположенной в зоне эквато- 25 риальной плоскости оболочки загрузочной камерой, верхнюю полуформу с плунжером и разъемный дорн, состоящий из верхней и нижней частей, смонтированных с возможностью относительного аксиального пере- 30 мещения. В известной пресс-форме разьем полуформ выполнен в экваториальной плоскости, в то время как разъем дорна в любой другой, что не позволяет обеспечить равно- 35 ценность свойств оболочки относительно экваториальной плоскости. Целью изобретения является повышение качества эластичной оболочки за счет обеспечения равноценности ее свойств от- 40 носительно экваториальной плоскости. Указанная цель достигается тем, что в литьевой пресс-форме, содержащей нижнюю полуформу с расположенной в зоне экваториальной плоскости оболочки загру- 45 зочной камерой, верхнюю полуформу с плунжером и разъемный дорн, состоящий из верхней и нижней частей, смонтированных с возможностью относительного аксиального перемещения, дорн выполнен с 50 разъемом по экваториальной плоскости, с дополнительной загрузочной камерой, образованной кольцевой проточкой по периферии плоскости разъема нижней части дорна, и дополнительным плунжером в виде 55 кольцевого выступа по периферии плоскости разьема верхней части дорна. На чертеже представлена литьевая пресс-форма для изготовления эластичных оболочек, напри мер, литых шин а разомкнутом (а) и сомкнутом для формования (б) положениях. Литьевая пресс-форма содержит нижнюю полуформу 1 с расположенной в зоне экваториальной плоскости оболочки загрузочной камерой 2, верхнюю полуформу 3 и разъемный по экваториальной плоскости дорн, состоящий из верхней 4 и нижней 5 частей, которые смонтированы с еозможностью относительного аксиального перемещения соответственно на штоках б и 7, закрепленных на верхней 8 и нижней 9 траверсах. По периферии плоскости разъема нижней части 5 дорна выполнена кольцевая проточка 10, образующая дополнительную загрузочную камеру 11 при смыкании с нижней полуформой 1, а по периферии плоскости разъема верхней части дорна 4 выполнен кольцевой выступ 12, служащий дополнительным плунжером. Рабочее положение литьевой прессформы - сомкнутые верхние полуформа 3 и часть дорна 4, образующие литьевой плунжер, и нижние полуформа 1 и часть дорна 5, образующие литьевую камеру. В разомкнутом состоянии верхняя полуформа 3 и часть дорна 4 удерживаются соответственно на верхних траверсе 8 и штоке 5 пресса, а нижние полуформа 1 и часть дорна 5 на траверсе 9 и штоке 7 пресса, что позволяет достаточно просто извлекать готовую эластичную оболочку из литьевой пресс-формы. При возвращении штоков б и 7 в исходное положение части дорна 4 и 5 смыкаются с полуформами 3 и 1, образуя соответственно литьевой плунжер и камеру. В загрузочную камеру 2, 11 укладывается заготовка из эластичного материала, который предназначен для литья эластичной оболочки. При аксиальном перемещении литьевого плунжера материал заготовки из загрузочной камеры передавливается в формующие полости литьевой камеры, образованные частями дорна 4 и 5 с полуформами 3 и 1. После вулканизации литьевая пресс-форма размыкается и осуществляется извлечение готовой эластичной оболочки. Далее цикл повторяется. Предлагаемая конструкция благодаря выполнению дорна с разъемом по экваториальной плоскости с дополнительной загрузочной камерой, образованной кольцевой проточкой по периферии плоскости разъема нижней части дорна, \л дополнительным плунжером в виде кольцевого выступа по периферии плоскости разъема верхней части дорна создает идентичность геометрии формующих полостей относительно экваториальной плоскости эластичной оболочки, 1717383 что обеспечивает равноценность свойств оболочки и повышение ее качества. ального перемещения, о т л и ч а ю щ а я с я тем, что, с целью повышения качества эластичной оболочки за счет обеспечения равФормула изобретения ноценности ее свойств относительно Литьевая пресс-форма для изготовлеэкваториальной плоскости, дорн выполнен ния эластичных оболочек, содержащая нижс разъемом по экваториальной плоскости, с нюю полуформу с расположенной в зоне дополнительной загрузочной камерой, обэкваториальной плоскости оболочки загруразованной кольцевой проточкой по перизочной камерой, верхнюю полуформу с ферии плоскости разъема нижней части плунжером и разъемный дорн, состоящий 10 дорна, и дополнительным плунжером в виде из верхней и нижней частей, смонтированкольцевого выступа по периферии плосконых с возможностью относительного аксисти разъема верхней части дорна. 15 20 25 30 35 40 50 Редактор Н.Гунько Составитель Э.Гольтякова Техред М.Моргентал Корректор М.Пожо Заказ 840 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб.. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 с
