Секція механізованого кріплення

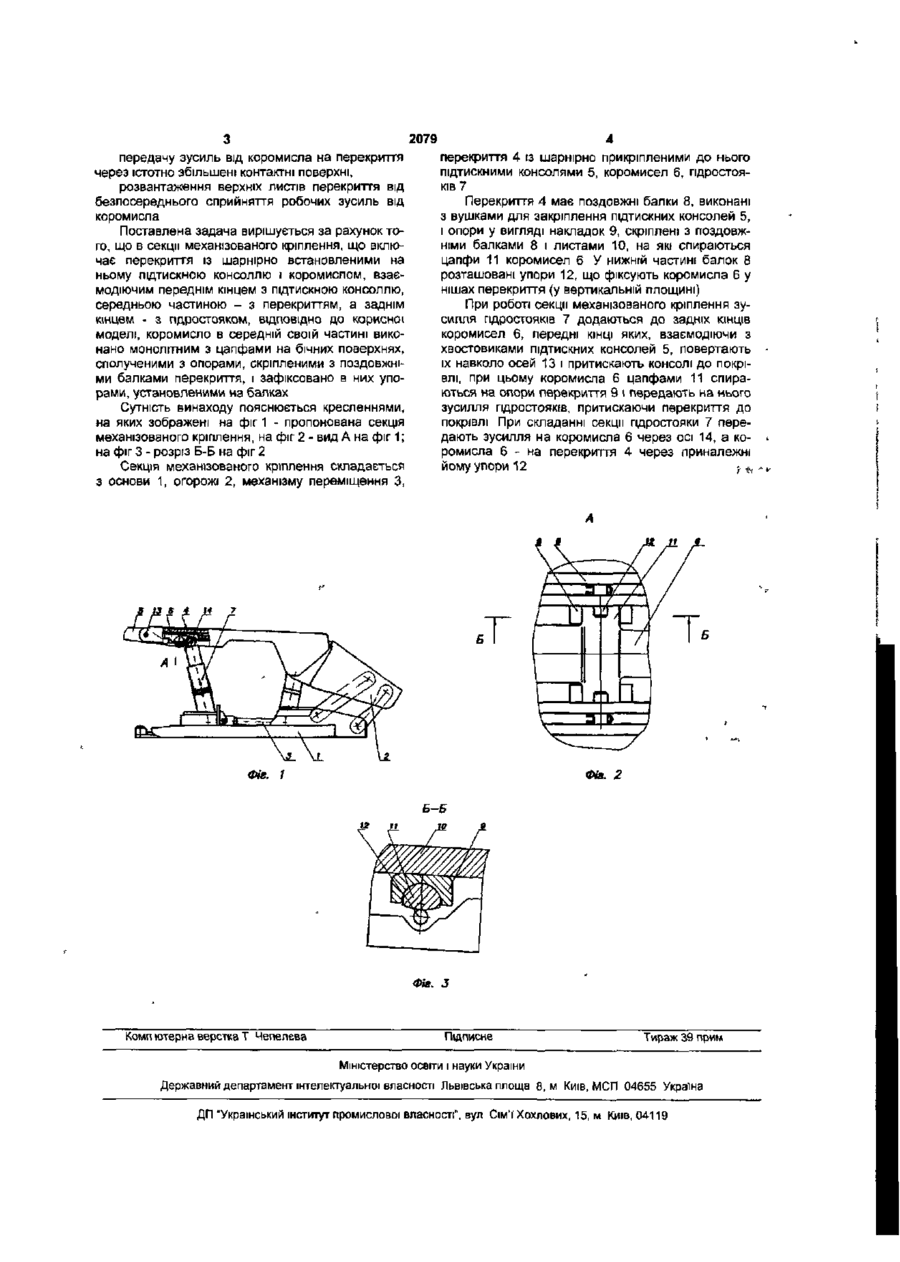

Секція механізованого кріплення, що включає перекриття із шарнірно встановленими на ньому підтискною консоллю і коромислом, взаємодіючим переднім кінцем з підтискною консоллю середньою частиною - з перекриттям, а заднім кінцем - з пдростояком, яка відрізняється тим, що коромисло в середній частині виконано монолітним з цапфами на бічних поверхнях, установлених з можливістю повороту в опорах, скріплених з поздовжніми балками перекриття, і зафіксовано в них упорами, установленими в балках Корисна модель належить до гірничої справи, а саме до механізованого кріплення довгих очисних вибоїв при підземному видобутку кам'яного вугілля Відома секція механізованого кріплення, що включає перекриття із шарнірно встановленими на ньому підтискною консоллю і коромислом, передній кінець якого встановлений з можливістю взаємодії з підтискною консоллю а задній з підтискаючим елементом - гідродомкратом (авторське свідоцтво СРСР №227271, кл E21D 23/00, 1967р ) Недоліком такої конструкції є те, що підтискаючий елемент - гідродомкрат розташований перед забійним стояком, займає робочий простір, а через те, що він зв'язаний з пдростояком гідравлічно, знижує надійність усієї секції, тому що відмовлення в гідросистемі підтискного елемента викликають вихід з ладу зв'язаного з ним стояка Відома також секція механізованого кріплення {патент України №11914 від 02 08 83р Офіційний бюлетень "Промислова власність" №4, опубл 25 12 96р ), прийнята за прототип, що включає перекриття із шарнірно встановленими на ньому підтискною консоллю і коромислом, взаємодіючим переднім кінцем з підтискною консоллю, середньою частиною - з перекриттям, а заднім кінцем - з пдростояком Як випливає з опису винаходу, коромисло закріплюється за допомогою осі, установленої на перекритті й проходячої через отвір, виконаний у середній частині коромисла Однак, вісь не бере участі у передачі робочих зусиль від стояка і реак цій від хвостовика підтискної консолі на перекриття, а сприймає тільки незначні зусилля при розвантаженні секції та м складанні Основні ж робочі навантаження на коромисло що практично дорівнюють подвійному робочому опору стояка, передаються на верхні листи перекриття через верхню циліндричну поверхню, виконану над віссю Таке виконання коромисла має наступні недоліки отвір для осі, виконаний у середній найбільш навантаженій частині коромисла, знижує його МІЦНІСТЬ, передача робочих зусиль від коромисла на верхні листи перекриття через циліндричну поверхню відбувається, в кращому випадку, по піни, а в гіршому - в точці, що може призвести до виникнення надмірних контактних напруг, зминання і задирання робочих поверхонь та істотного зниження ККД важільного механізму, додавання великих зосереджених зусиль на верхні листи перекриття, що являє собою в НІШІ для розміщення коромисла прямокутну пластину великої площі й малої висоти, закріплену з трьох боків, може викликати локальні перенапруги в зварених швах, які кріплять верхні листи до поздовжніх балок, і може зруйнувати їх В основу корисної моделі поставлена задача створення секції механізованого кріплення, у якій шляхом зміни конфігурації коромисла і сполучення його з перекриттям забезпечитизбільшення міцності коромисла в його середній найбільш навантаженій частині, СП о 2079 передачу зусиль від коромисла на перекриття через істотно збільшені контактні поверхні, розвантаження верхніх листів перекриття від безпосереднього сприйняття робочих зусиль від коромисла Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що включає перекриття із шарнірно встановленими на ньому підтискною консоллю і коромислом, взаємодіючим переднім кінцем з підтискною консоллю, середньою частиною - з перекриттям, а заднім кінцем - з пдростояком, відповідно до корисної моделі, коромисло в середній своїй частині виконано монолітним з цапфами на бічних поверхнях, сполученими з опорами, скріпленими з поздовжніми балками перекриття, і зафіксовано в них упорами, установленими на балках Сутність винаходу пояснюється кресленнями, на яких зображені на фіг 1 - пропонована секція механізованого кріплення, на фіг 2 - вид А на фіг 1; на фіг 3 - розріз Б-Б на фіг 2 Секція механізованого кріплення складається з основи 1, огорожі 2, механізму переміщення З, перекриття 4 із шарнірно прикріпленими до нього підтискними консолями 5, коромисел 6, пдростояків 7 Перекриття 4 має поздовжні балки 8, виконані з вушками для закріплення підтискних консолей 5, і опори у вигляді накладок 9, скріплені з поздовжніми балками 8 і листами 10, на які спираються цапфи 11 коромисел 6 У нижній частині балок 8 розташовані упори 12, що фіксують коромисла 6 у нішах перекриття (у вертикальній ПЛОЩИНІ) При роботі секції механізованого кріплення зусилля пдростояків 7 додаються до задніх кінців коромисел 6, передні КІНЦІ яких, взаємодіючи з хвостовиками підтискних консолей 5, повертають їх навколо осей 13 і притискають консолі до покрівлі, при цьому коромисла 6 цапфами 11 спираються на опори перекриття 9 і передають на нього зусилля пдростояків, притискаючи перекриття до покрівлі При складанні секції пдростояки 7 передають зусилля на коромисла 6 через осі 14, а коромисла 6 - на перекриття 4 через приналежні йому упори 12 ? ь І\ / / N 1 \ \ / 3 1^ L w /\ | -I, / г "I \ \ _ 3 JL j Фіе. 2 Фіе. 1 Б-Б Фіе. З Комп ютерна верстка Т Чепепєва Підписне Тираж 39 прим Міністерство освіта і науки України Державний департамент інтелектуальної власності Львівська площа 8, м Київ, МСП 04655 Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
