Посадочний стояк

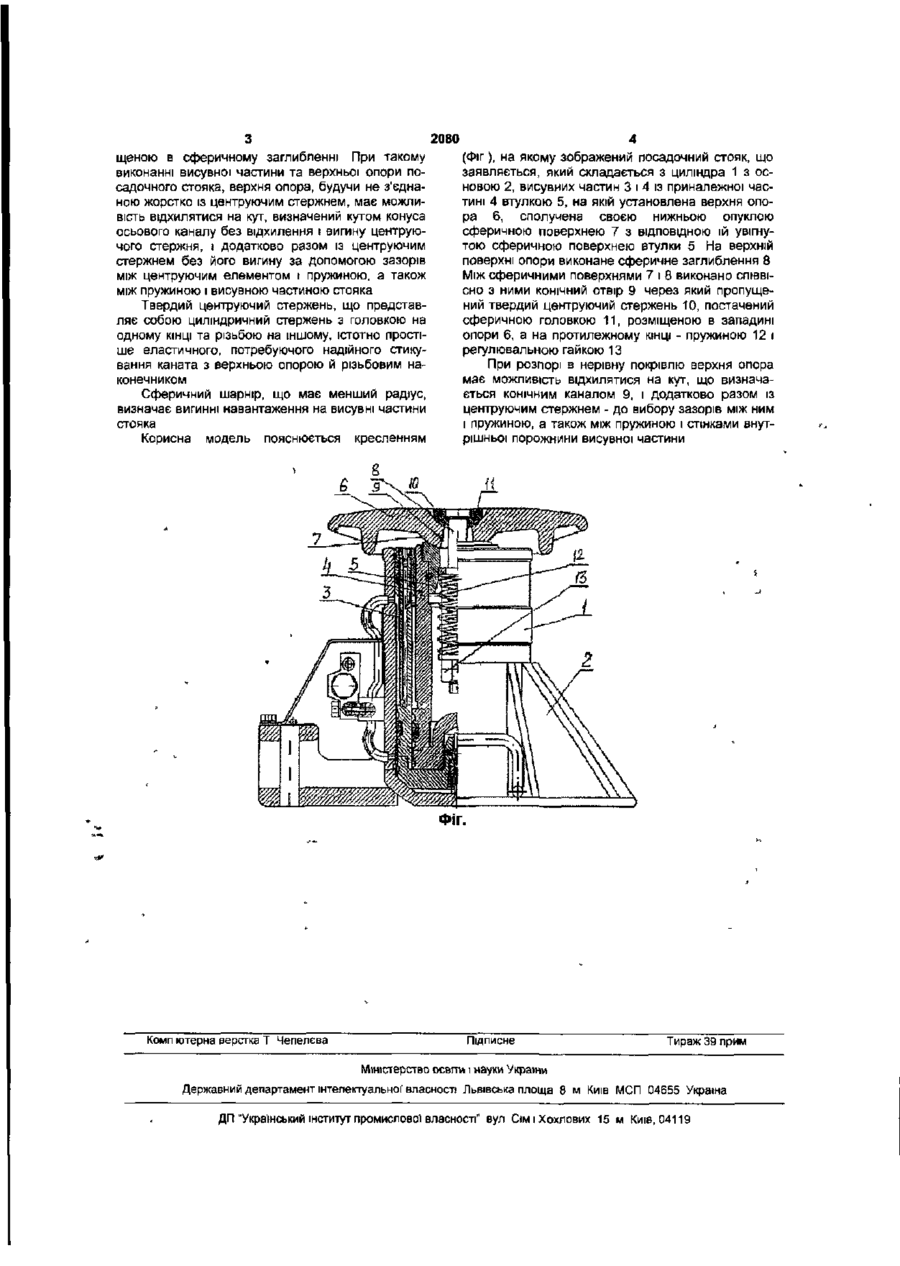

Посадочний стояк, що містить робочий циліндр із основою, висувні частини, шарнірну верхню опору, центруючий стержень із пружиною стиску і регулювальною гайкою, який відрізняється тим, що верхня опора виконана з опуклою, а сполучена з нею висувна частина - з увігнутою сферичними контактними поверхнями, причому на верхній опорі передбачені СПІВВІСНІ сферичні заглиблення і наскрізний конічний отвір, через який пропущений твердий центруючий стержень з головкою, розміщеною в сферичному заглибленні. Корисна модель належить до гірничої справи , зокрема до засобів керування покрівлею способом повного обвалення в очисних вибоях вугільних шахт із пологим заляганням пластів, закріплених індивідуальним кріпленням ВІДОМІ посадочні стояки з верхніми опорами, установленими на сферичних поверхнях висувних частин для забезпечення прилягання до покрівлі непаралельної підошви і зафіксованими на них своїми хвостовиками, розміщеними в центральних каналах висувних частин. Прикладом таких стояків можуть служити посадочні стояки ОКУМ (див "Машини і комплекси устаткування для очисних прохідницьких робіт", Каталог-довідник, М.1975, crop.98, мал 77) Недоліком таких конструкцій є те, що установка верхніх опор стояків на опуклих сферичних поверхнях, відносно великого радіуса, дозволяє лише незначні кутові зсуви, а хвостовики, не скріплені з висувними частинами, не можуть охоронити опори від випадання і втрат Відомий також посадочний стояк (див. автсвід. СРСР №295883 КЛ.Е21Д 15/44, опубл 12 11.1971р, бюл.№8), прийнятий за прототип, що включає робочий циліндр, висувні частини, основу, шарнірну верхню опору з еластичним центруючим стержнем, постаченим пружиною стиску, взаємодіючою з одного боку з регулювальною гайкою еластичного стержня, а з іншого боку - з висувною частиною стояка Недоліком прототипу, як і аналогів, є те, що верхня опора встановлена на опуклій сферичній поверхні відносно великого радіуса, що дозволяє незначні кутові м зсуви при великих бічних зсувах, еластичний центруючий стержень, (що являє собою відрізок каната) одним боком жорстко з'єднаний з верхньою опорою, а з іншого боку постачений різьбовим наконечником для установки регулювальної гайки, що надійно виконати в невеликих габаритах важко Крім того, сфера великого радіуса на опорних поверхнях обумовлює сферу тертя великого радіуса, що викликає значні вигинні навантаження на висувну частину і весь стояк при його роботі. В основу корисної моделі поставлена задача: у стояку посадочному, шляхом зміни його конструкції, забезпечити збільшення кутових зсувів верхньої опори при мінімальних Гі бічних зсувах, спростити центруючий елемент при збільшенні його МІЦНОСТІ, знизити вигинні навантаження на стояк при його роботі. Поставлена задача вирішується за рахунок того, що в стояку посадочному, що містить робочий циліндр із основою, висувні частини, шарнірну верхню опору, центруючий стержень із пружиною стиску і регулювальною гайкою, ВІДПОВІДНО ДО корисної моделі, висувна частина виконана з увігнутою, а верхня опора з опуклою сполученими сферичними поверхнями, при цьому на верхній опорі передбачені СПІВВІСНІ сферичне заглиблення і наскрізний конічний отвір, через який пропущений твердий центруючий стержень з головкою, розмі 00 о CM 2080 щеною в сферичному заглибленні При такому виконанні висувної частини та верхньої опори посадочного стояка, верхня опора, будучи не з'єднаного жорстко із центруючим стержнем, має можливість відхилятися на кут, визначений кутом конуса осьового каналу без відхилення і вигину центруючого стержня, і додатково разом із центруючим стержнем без його вигину за допомогою зазорів між центруючим елементом і пружиною, а також між пружиною і висувною частиною стояка Твердий центруючий стержень, що представляє собою циліндричний стержень з головкою на одному КІНЦІ та різьбою на іншому, істотно простіше еластичного, потребуючого надійного стикування каната з верхньою опорою й різьбовим наконечником Сферичний шарнір, що має менший радіус, визначає вигинні навантаження на висувні частини стояка Корисна модель пояснюється кресленням (Фіг), на якому зображений посадочний стояк, що заявляється, який складається з циліндра 1 з основою 2, висувних частин 3 і 4 із приналежної частині 4 втулкою 5, на якій установлена верхня опора 6, сполучена своєю нижньою опуклою сферичною поверхнею 7 з ВІДПОВІДНОЮ їй увігнутою сферичною поверхнею втулки 5 На верхній поверхні опори виконане сферичне заглиблення 8 Між сферичними поверхнями 7 і 8 виконано СПІВВІсно з ними конічний отвір 9 через який пропущений твердий центруючий стержень 10, постачений сферичною головкою 11, розміщеною в западині опори 6, а на протилежному КІНЦІ - пружиною 12 і регулювальною гайкою 13 При розпорі в нерівну покрівлю верхня опора має можливість відхилятися на кут, що визначається конічним каналом 9, і додатково разом із центруючим стержнем - до вибору зазорів між ним і пружиною, а також між пружиною і стінками внутрішньої порожнини висувної частини ФІГ. Комп ютерна верстка Т Чепелєва Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальноґ власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український інститут промислової власності" вул СІМІХОХЛОВИХ 15 м Київ, 04119
