Гідросистема очисного комбайна

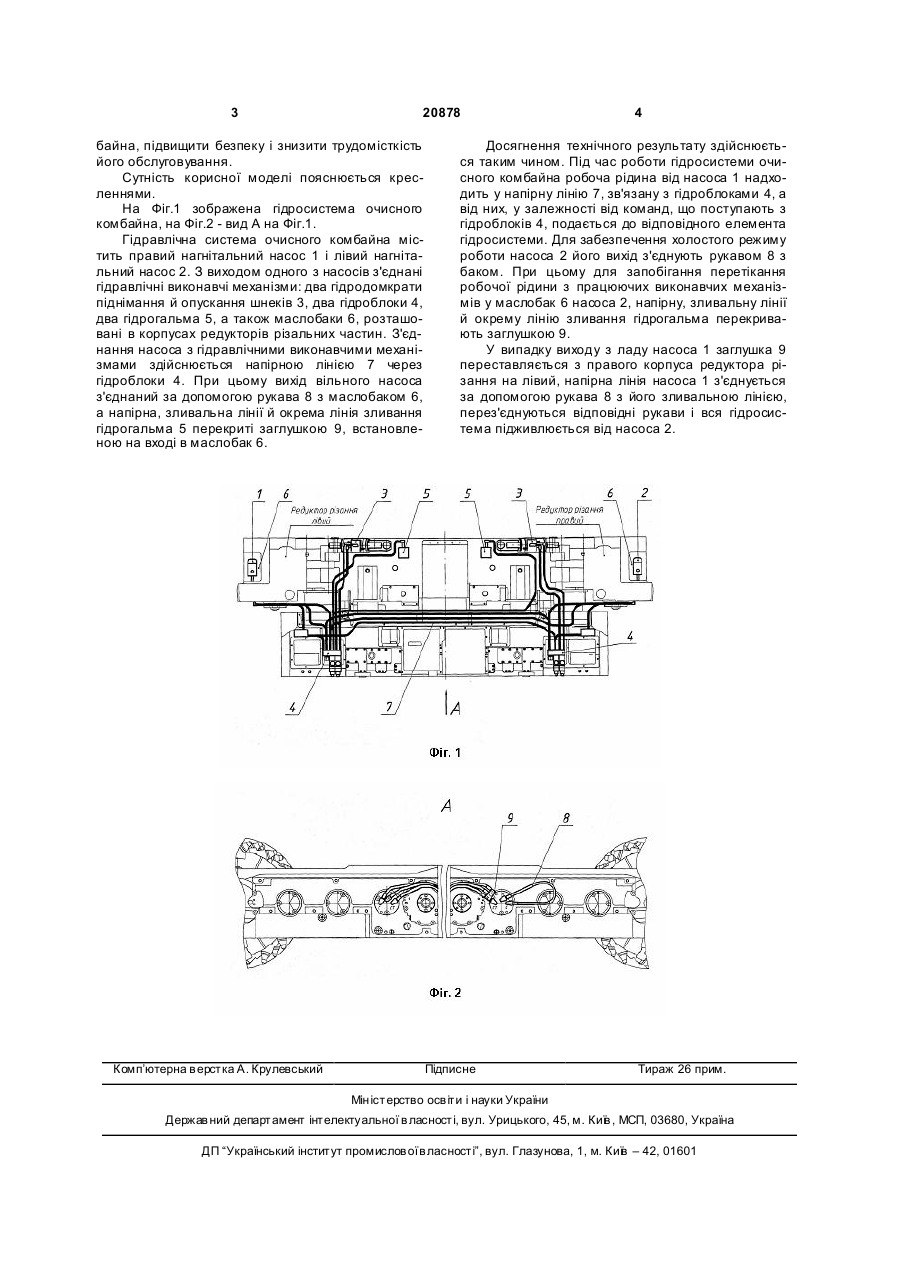

Гідросистема очисного комбайна, яка містить два нагнітальні насоси, гідравлічні виконавчі механізми і баки, з'єднані між собою трубопроводами, яка відрізняється тим, що гідравлічні виконавчі механізми з'єднані з виходом або одного, або другого насоса, при цьому вихід насоса, не з'єднаного з гідравлічними виконавчими механізмами, з'єднаний з баком, а трубопроводи від гідравлічних виконавчих механізмів, підведені до зазначеного насоса, закриті заглушкою. (19) (21) u200609359 (22) 28.08.2006 (24) 15.02.2007 (46) 15.02.2007, Бюл. № 2, 2007 р. (72) Клягін Юрій Віталійович, Мізін Сергій Вадимович, Панков Дмитро Іванович, Рябченко Олександр Сергійович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ 3 20878 байна, підвищити безпеку і знизити трудомісткість його обслуговування. Сутність корисної моделі пояснюється кресленнями. На Фіг.1 зображена гідросистема очисного комбайна, на Фіг.2 - вид А на Фіг.1. Гідравлічна система очисного комбайна містить правий нагнітальний насос 1 і лівий нагнітальний насос 2. З виходом одного з насосів з'єднані гідравлічні виконавчі механізми: два гідродомкрати піднімання й опускання шнеків 3, два гідроблоки 4, два гідрогальма 5, а також маслобаки 6, розташовані в корпусах редукторів різальних частин. З'єднання насоса з гідравлічними виконавчими механізмами здійснюється напірною лінією 7 через гідроблоки 4. При цьому вихід вільного насоса з'єднаний за допомогою рукава 8 з маслобаком 6, а напірна, зливальна лінії й окрема лінія зливання гідрогальма 5 перекриті заглушкою 9, встановленою на вході в маслобак 6. Комп’ютерна в ерстка А. Крулевський 4 Досягнення технічного результату здійснюється таким чином. Під час роботи гідросистеми очисного комбайна робоча рідина від насоса 1 надходить у напірну лінію 7, зв'язану з гідроблоками 4, а від них, у залежності від команд, що поступають з гідроблоків 4, подається до відповідного елемента гідросистеми. Для забезпечення холостого режиму роботи насоса 2 його вихід з'єднують рукавом 8 з баком. При цьому для запобігання перетікання робочої рідини з працюючих виконавчих механізмів у маслобак 6 насоса 2, напірну, зливальну лінії й окрему лінію зливання гідрогальма перекривають заглушкою 9. У випадку виходу з ладу насоса 1 заглушка 9 переставляється з правого корпуса редуктора різання на лівий, напірна лінія насоса 1 з'єднується за допомогою рукава 8 з його зливальною лінією, перез'єднуються відповідні рукави і вся гідросистема підживлюється від насоса 2. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
