Тримач тракового ланцюга очисного комбайна

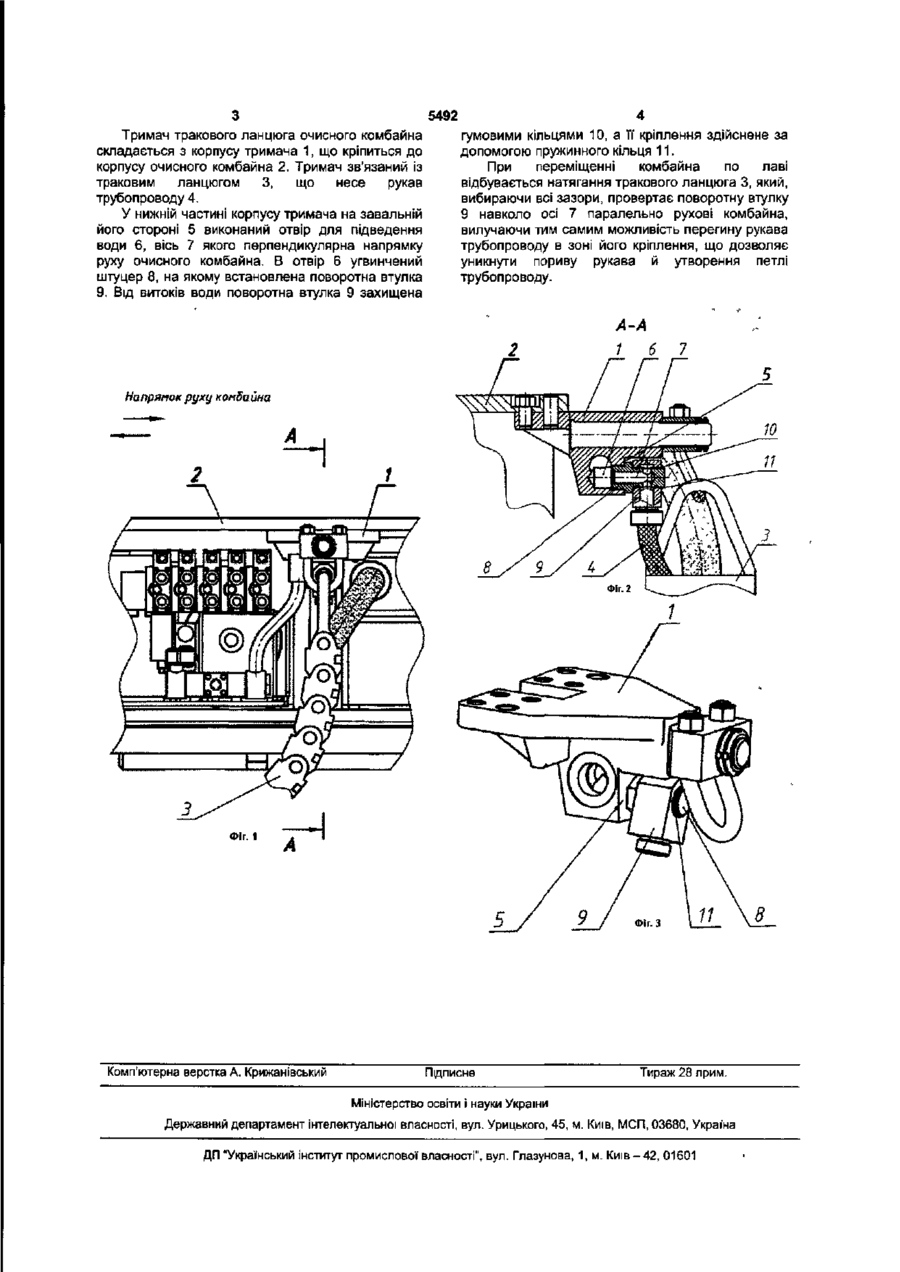

Тримач тракового ланцюга очисного комбайна, що містить корпус з отвором для підведення води, розташованим у нижній його частині, при цьому в отворі розміщений штуцер, зв'язаний з рукавом трубопроводу, робоча частина якого розміщена в траковому ланцюзі, зв'язаному з тримачем, який відрізняється тим, що отвір для підведення води виконаний на завальній стороні корпусу тримача, вісь отвору перпендикулярна напрямку руху очисного комбайна, а на штуцері установлено поворотну втулку, за допомогою якої він зв'язаний з рукавом трубопроводу. Корисна модель належить до гірничої справи, до механізованого виймання корисних копалин, зокрема до очисних комбайнів для розробки вугільних пластів. Відомий тримач тракового ланцюга, укріплений на корпусі очисного комбайна і що виступає збоку з корпусу комбайна. Підведення води до тримача здійснюється через отвір, розташований у нижній стінці корпусу тримача, у якому розміщений штуцер, зв'язаний з муфтою на рукаві трубопроводу [Настанова з експлуатації ГШ500.00.00.000РЭ, - Горлівський машзавод ім. Кірова, 2001]. Недоліком даної конструкції є те, що зв'язок корпусу тримача з рукавом трубопроводу здійснений за допомогою твердого кріплення, що при русі комбайна призводить до надмірного вигину трубопроводу в місці його приєднання до тримача, зменшенню корисного перерізу рукава трубопроводу. Крім того, при зміненні напрямку руху комбайна утворюється петля трубопроводу, яка контактує з верхняками кріплення, що обмежує можливість застосування очисного комбайна в тонких пластах. Також можливий порив трубопроводу під час руху очисного комбайна. В основу корисної моделі поставлена задача: у тримачі тракового ланцюга очисного комбайна шляхом змінення вузла введення гнучкого трубопроводу у тримач забезпечити поворот рукава трубопроводу у вертикальній площині, паралельній напрямку руху очисного комбайна, що дозволить уникнути утворення петлі трубопроводу та надмірного його вигину і застосовувати очисний комбайн у тонких пластах. Поставлена задача вирішується за рахунок того, що у тримачі тракового ланцюга очисного комбайна, що містить корпус з отвором для підведення води, розташованим у нижній його частині, при цьому в отворі розміщений штуцер, зв'язаний з рукавом трубопроводу, робоча частина якого розміщена в траковому ланцюзі, зв'язаному з тримачем, відповідно до корисної моделі, отвір для підведення води виконано на завальній стороні корпусу тримача, вісь отвору перпендикулярна напрямку руху очисного комбайна, а на штуцері встановлена поворотна втулка, за допомогою якої він зв'язаний з рукавом трубопроводу. При розміщенні отвору для підведення води на завальній стороні корпусу тримача і установленні на штуцері поворотної втулки з'являється можливість повороту рукава трубопроводу в місці його приєднання до тримача у вертикальній площині, паралельній напрямку руху комбайна, що дозволяє уникнути утворення петлі трубопроводу та надмірного його вигину і застосовувати очисний комбайн у тонких пластах. Сутність корисної моделі пояснюється кресленнями На Фіг 1 представлений вид у плані на тримач, на Фіг.2 показаний розріз А-А на Фіг.1, на Фіг.З зображений загальний вид тримача. CM о ю 5492 Тримач тракового ланцюга очисного комбайна складається з корпусу тримача 1, що кріпиться до корпусу очисного комбайна 2. Тримач зв'язаний із траковим ланцюгом 3, що несе рукав трубопроводу 4. У нижній частині корпусу тримача на завальній його стороні 5 виконаний отвір для підведення води 6, вісь 7 якого перпендикулярна напрямку руху очисного комбайна. В отвір 6 угвинчений штуцер 8, на якому встановлена поворотна втулка 9. Від ВИТОКІВ ВОДИ поворотна втулка 9 захищена гумовими кільцями 10, а її кріплення здійснене за допомогою пружинного кільця 11. При переміщенні комбайна по лаві відбувається натягання тракового ланцюга 3, який, вибираючи всі зазори, провертає поворотну втулку 9 навколо осі 7 паралельно рухові комбайна, вилучаючи тим самим можливість перегину рукава трубопроводу в зоні його кріплення, що дозволяє уникнути пориву рукава й утворення петлі трубопроводу. А-А Напрямок руху комбайна Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Украі'на ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
