Виконавчий орган очисного комбайна

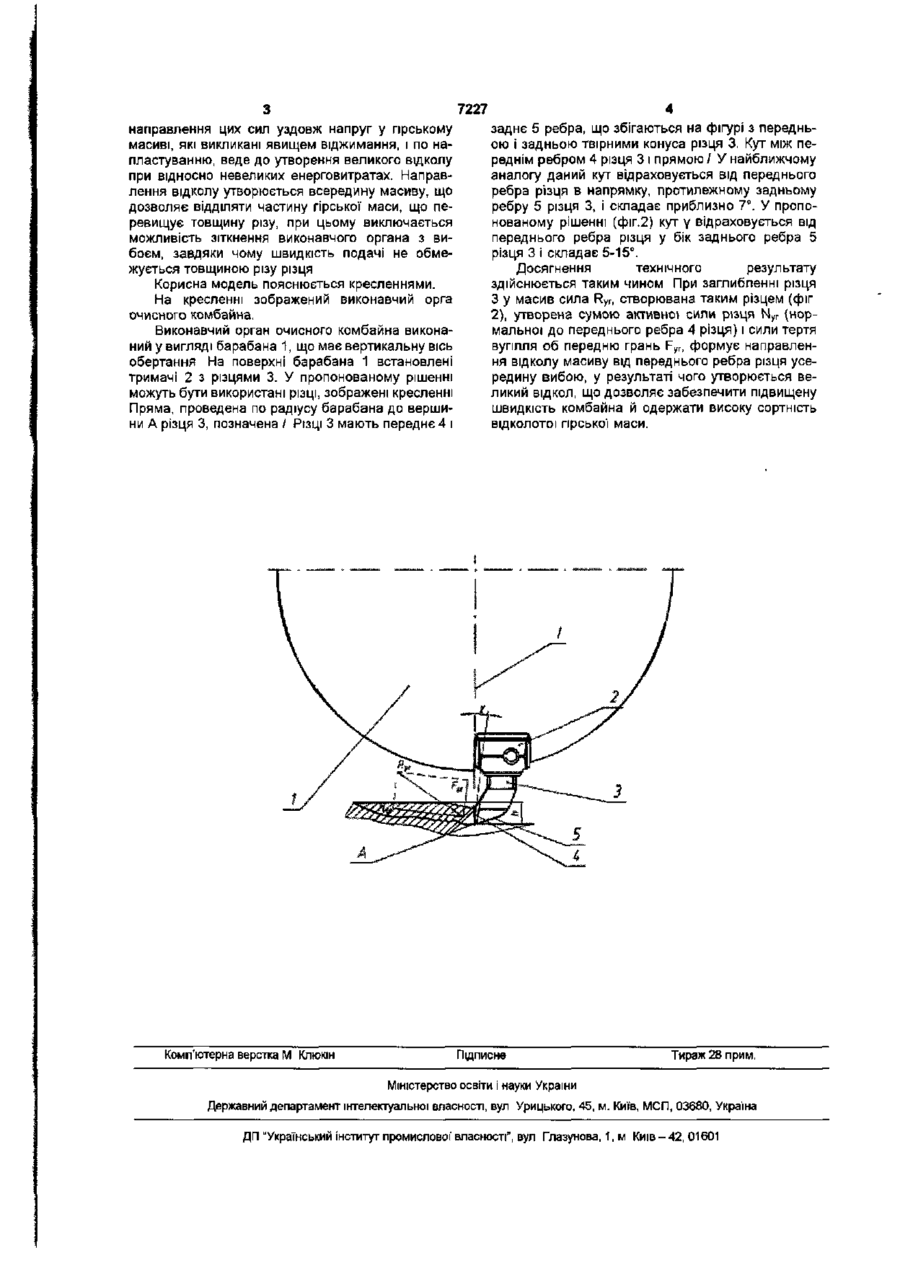

Виконавчий орган очисного комбайна, виконаний у вигляді барабана з вертикальною віссю обертання, на поверхні якого встановлені тримачі з різцями, який відрізняється тим, що кут між переднім ребром різця і прямою, на якій лежить радіус барабана, проведеною через вершину різця, відраховується від переднього ребра різця у бік заднього ребра різця і складає 5-15" Оскільки ШВИДКІСТЬ подачі очисного комбайна визначається з наступної залежності Vn = h x n x i p , де, Vn - швидкість подачі, h -товщина різу, п-частота обертання виконавчого органа, і р - число різців у Ліни різання, очевидно, що швидкість подачі Vn прямо пропорційна товщині різу h Мала величина h обмежує величину швидкості подачі очисного комбайна В основу корисної моделі поставлена задача створитиу виконавчий орган очисного комбайна, який дозволив би за допомогою розташування руйнуючих гірський масив різців забезпечити направлення сил, створюваних різцями, усередину вибою, що дозволить досягти утворення великого відколу гірської маси і збільшити швидкість подачі очисного комбайна Поставлена задача вирішується за рахунок того, що у виконавчому органі очисного комбайна, виконаному у вигляді барабана з вертикальною віссю обертання, на поверхні якого встановлені тримачі з різцями, ВІДПОВІДНО ДО корисної моделі, кут між переднім ребром різця і прямою, на якій лежить радіус барабана, проведеною через вершину різця, відраховується від переднього ребра різця у бік заднього ребра різця і складає 5-15° При такому розташуванні різців сили, що виникають у процесі руйнування гірського масиву, направлені від передніх граней різців усередину прського масиву, що, враховуючи переважаюче h CM CM 7227 направлення цих сил уздовж напруг у гірському масиві, які викликані явищем віджимання, і по напластуванню, веде до утворення великого відколу при відносно невеликих енерговитратах. Направлення відколу утворюється всередину масиву, що дозволяє відділяти частину гірської маси, що перевищує товщину різу, при цьому виключається можливість зіткнення виконавчого органа з вибоєм, завдяки чому швидкість подачі не обмежується товщиною різу різця Корисна модель пояснюється кресленнями. На кресленні зображений виконавчий орга очисного комбайна. Виконавчий орган очисного комбайна виконаний у вигляді барабана 1, що має вертикальну вісь обертання На поверхні барабана 1 встановлені тримачі 2 з різцями 3. У пропонованому рішенні можуть бути використані різці, зображені кресленні Пряма, проведена по радіусу барабана до вершини А різця 3, позначена / РІЗЦІ 3 мають переднє 4 і Комп'ютерна верстка М Клюкін заднє 5 ребра, що збігаються на фігурі з передньою і задньою твірними конуса різця 3. Кут між переднім ребром 4 різця 3 і прямою / У найближчому аналогу даний кут відраховується від переднього ребра різця в напрямку, протилежному задньому ребру 5 різця 3, і складає приблизно 7°. У пропонованому рішенні (фіг.2) кут у відраховується від переднього ребра різця у бік заднього ребра 5 різця 3 і складає 5-15°. Досягнення технічного результату здійснюється таким чином При заглибленні різця З у масив сила Ryr, створювана таким різцем (фіг 2), утворена сумою активної сили різця N y r (нормальної до переднього ребра 4 різця) і сили тертя вугілля об передню грань Fyr, формує направлення відколу масиву від переднього ребра різця усередину вибою, у результаті чого утворюється великий відкол, що дозволяє забезпечити підвищену швидкість комбайна й одержати високу сортність відколотої гірської маси. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової1 власності", вул Глазунова, 1, м Київ - 42, 01601
