Механізм подачі очисного комбайна

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12091

Опубліковано: 16.01.2006

Автори: Желєзняк Віктор Вікторович, Лук'яненко Владислав Олександрович, Ісаков Микола Іванович, Колесніков Михайло Олександрович

Завантажити PDF файл.

Формула / Реферат

Текст

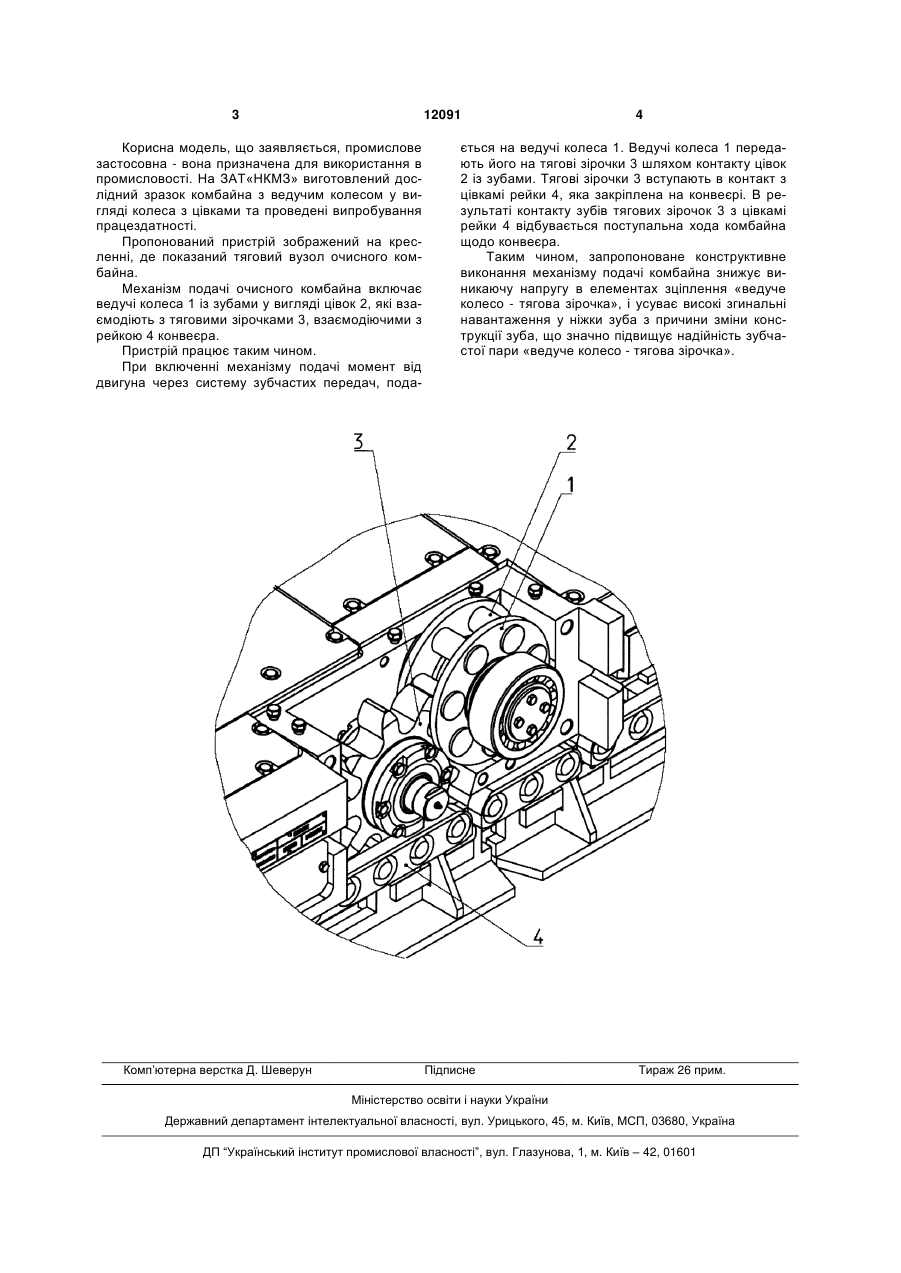

Механізм подачі очисного комбайна, який включає ведучі колеса із зубами, що взаємодіють з тяговими зірочками, зв'язаними з рейкою, який відрізняється тим, що зуби кожного з ведучих коліс виконані у вигляді цівок, які встановлені в корпусах цих ведучих коліс з можливістю обертання. (19) (21) u200507614 (22) 01.08.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. №1, 2006р. (72) Ісаков Микола Іванович, Желєзняк Віктор Вікторович, Лук'яненко Владислав Олександрович, Колесніков Михайло Олександрович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 12091 Корисна модель, що заявляється, промислове застосовна - вона призначена для використання в промисловості. На ЗАТ«НКМЗ» виготовлений дослідний зразок комбайна з ведучим колесом у вигляді колеса з цівками та проведені випробування працездатності. Пропонований пристрій зображений на кресленні, де показаний тяговий вузол очисного комбайна. Механізм подачі очисного комбайна включає ведучі колеса 1 із зубами у вигляді цівок 2, які взаємодіють з тяговими зірочками 3, взаємодіючими з рейкою 4 конвеєра. Пристрій працює таким чином. При включенні механізму подачі момент від двигуна через систему зубчастих передач, пода Комп’ютерна верстка Д. Шеверун 4 ється на ведучі колеса 1. Ведучі колеса 1 передають його на тягові зірочки 3 шляхом контакту цівок 2 із зубами. Тягові зірочки 3 вступають в контакт з цівкамі рейки 4, яка закріплена на конвеєрі. В результаті контакту зубів тягових зірочок 3 з цівкамі рейки 4 відбувається поступальна хода комбайна щодо конвеєра. Таким чином, запропоноване конструктивне виконання механізму подачі комбайна знижує виникаючу напругу в елементах зціплення «ведуче колесо - тягова зірочка», і усуває високі згинальні навантаження у ніжки зуба з причини зміни конструкції зуба, що значно підвищує надійність зубчастої пари «ведуче колесо - тягова зірочка». Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Feed mechanism of production machine

Автори англійською

Isakov Mykola Ivanovych

Назва патенту російською

Механизм подачи очистного комбайна

Автори російською

Исаков Николай Иванович

МПК / Мітки

МПК: E21C 29/00

Мітки: механізм, подачі, комбайна, очисного
