Стробоскопічний проекційний пристрій
Формула / Реферат
1. Стробоскопічний проекційний пристрій, який містить щонайменше один носій джерел світла, привід обертання, кінематично зв'язаний валом, із зазначеним носієм джерел світла, множину джерел світла, розташованих на зовнішній поверхні зазначеного носія, блок керування джерелами світла на основі мікропроцесора, який включає датчик положення зазначеного носія, синхронізатор і програмні засоби запису текстів і/або зображень, що підлягають демонстрації і обробці записаних даних для вироблення команд на вмикання-вимикання джерел світла, який відрізняється тим, що кожне джерело з множини джерел світла виконане точковим, а носій точкових джерел світла консольно закріплений на валу приводу обертання і виконаний у вигляді стрижня, що має форму твірної відповідного тіла обертання, товщину, спільномірну до поперечного розміру точкового джерела світла, і вимірювану в радіальному напрямку ширину, достатню для зникнення такого стрижня з поля зору спостерігача при обертанні, при цьому оптична вісь кожного точкового джерела світла орієнтована в напрямку нормалі до твірної того тіла обертання, що задана обраною формою носія цих джерел світла.
2. Пристрій за п. 1, який відрізняється тим, що товщину т носій точкових джерел світла вибирають за умови
dmdc <т ≤9dmdc,
де: dmdc - поперечний розмір поверхні точкового джерела світла, що випромінює, а ширину B носія точкових джерел світла вибирають за умови
B ≤ 0,1 Rmax,
де: Rmax - радіус окружності, що описується тим точковим джерелом світла, який максимально віддалений від геометричної осі приводного вала.
3. Пристрій за п. 1, який відрізняється тим, що на валу приводу обертання протилежно зазначеному вище носію точкових джерел світла в одній з ним геометричній площині консольно закріплений балансир.
4. Пристрій за п. З, який відрізняється тим, що балансир виконаний у вигляді стрижня, що має форму твірної відповідного тіла обертання й оснащений з зовнішньої сторони підключення до блока керування точковими джерелами світла.
5. Пристрій за п. З, який відрізняється тим, що носій точкових джерел світла і/або балансир додатково оснащені точковими джерелами світла з внутрішньої сторони, зверненої до геометричної осі обертання вала.
6. Пристрій за п. 1, який відрізняється тим, що в геометричних площинах, розташованих під кутом φ до геометричної площини розташування зазначеного носія точкових джерел світла, обраному в інтервалі 0°< φ <180°, розташований щонайменше один консольно закріплений на валу додатковий носій розміщених із зовнішньої сторони і підключених до блока керування точкових джерел світла, що має форму твірної відповідного тіла обертання.
7. Пристрій за п. 6, який відрізняється тим, що усі носії точкових джерел світла виконані однаковими за формою і розмірами і розташовані на кутових відстанях, кратних 450.
8. Пристрій за п. 6 або за п. 7, який відрізняється тим, що кожний носій точкових джерел світла містить протилежний йому і розташований в одній з ним геометричній площині консольно закріплений балансир.
9. Пристрій за п. 8, який відрізняється тим, що кожний балансир виконаний у формі твірної відповідного тіла обертання й оснащений з зовнішньої сторони підключеними до блока керування точковими джерелами світла.
10. Пристрій за п. 1, який відрізняється тим, що він оснащений щонайменше одним додатковим валом приводу обертання, який просторово віддалений від вала відповідним засобом і синхронізований з ним по частоті обертання і на якому також консольно закріплений щонайменше один носій точкових джерел світла, що має форму твірної відповідного тіла обертання.

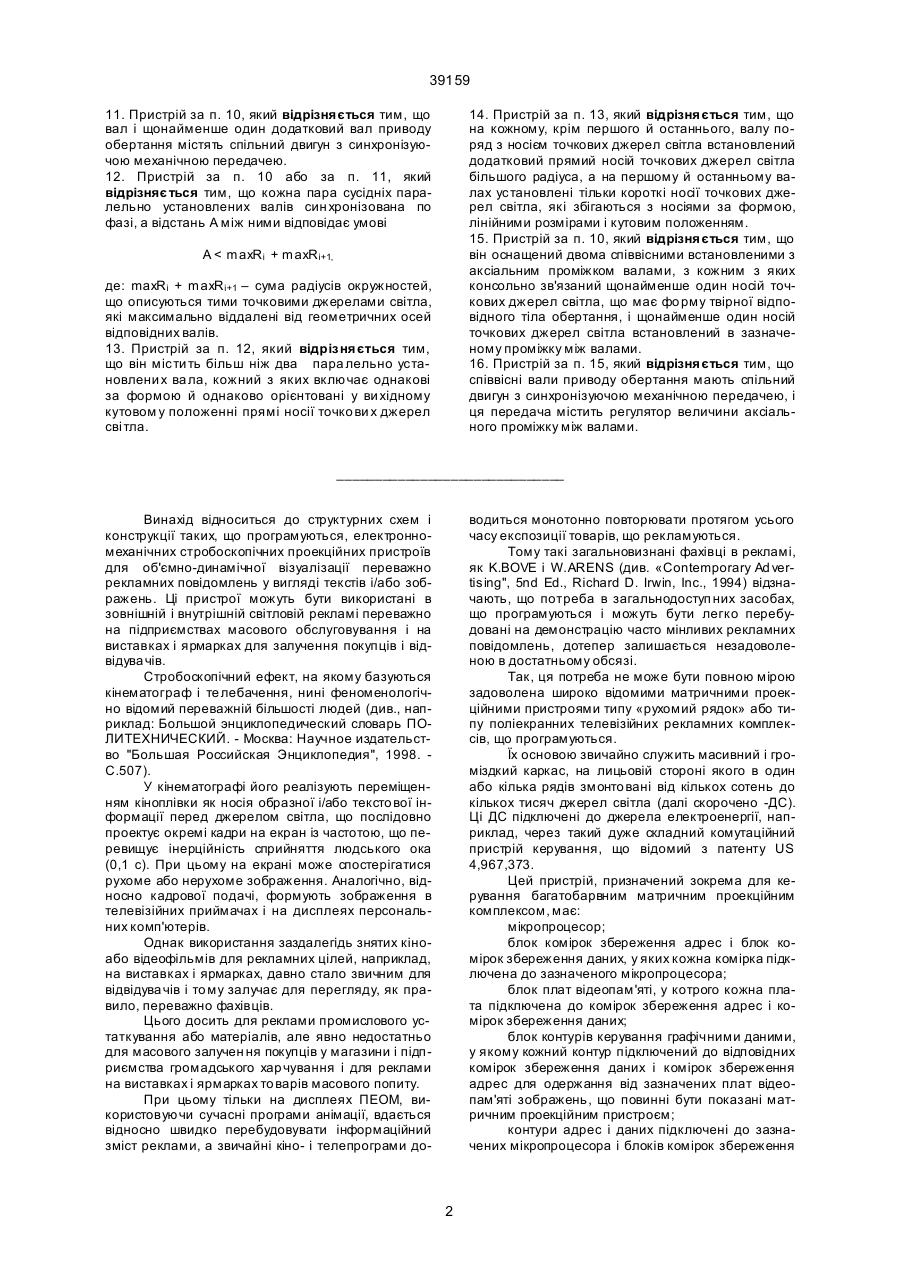

11. Пристрій за п. 10, який відрізняється тим, що вал і щонайменше один додатковий вал приводу обертання містять спільний двигун з синхронізуючою механічною передачею.
12. Пристрій за п. 10 або за п. 11, який відрізняється тим, що кожна пара сусідніх паралельно установлених валів синхронізована по фазі, а відстань А між ними відповідає умові
А < maxRi + maxRi+1,
де: maxRi + maxRi+1 – сума радіусів окружностей, що описуються тимим точковими джерелами світла, які максимально віддалені від геометричних осей відповідних валів.
13. Пристрій за п. 12, який відрізняється тим, що він містить більш, ніж два, паралельно установлених вала, кожний з яких включає однакові за формою й однаково орієнтовані у вихідному кутовому положенні прямі носії точкових джерел світла.
14. Пристрій за п. 13, який відрізняється тим, що на кожному, крім першого й останнього, валу поряд з носієм точкових джерел світла встановлений додатковий прямий носій точкових джерел світла більшого радіуса, а на першому й останньому валах установлені тільки короткі носії точкових джерел світла, які збігаються з носіями за формою, лінійними розмірами і кутовим положенням.
15. Пристрій, за п. 10, який відрізняється тим, що він оснащений двома співвісними встановленими з аксіальним проміжком валами, з кожним з яких консольно зв'язаний щонайменше один носій точкових джерел світла, що має форму твірною відповідного тіла обертання, і щонайменше один носій точкових джерел світла встановлений в зазначеному проміжку між валами.
16. Пристрій за п. 15, який відрізняється тим, що співвісні вали приводу обертання мають спільний двигун з синхронізуючою механічною передачею, і ця передача містить регулятор величини аксіального проміжку між валами.
Текст

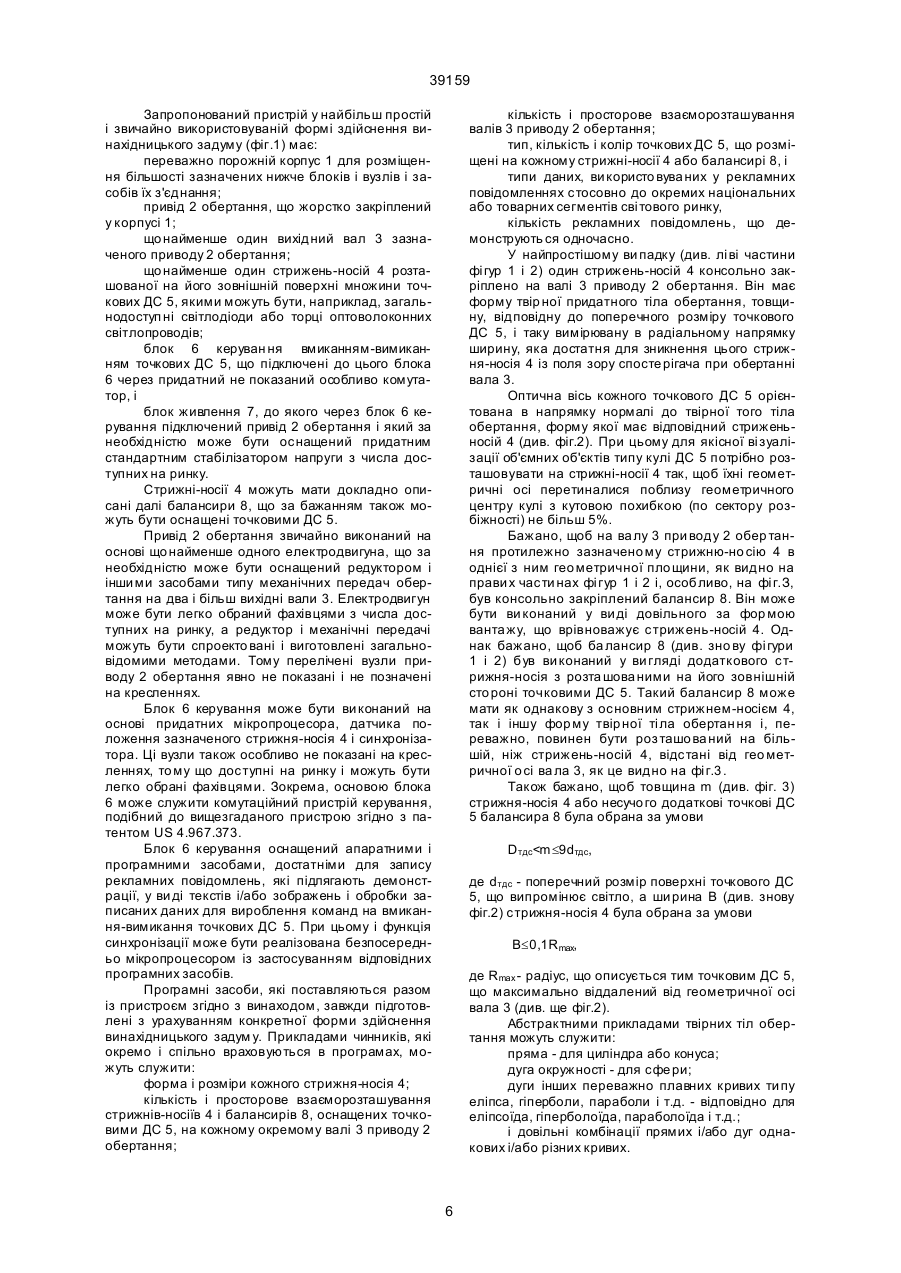

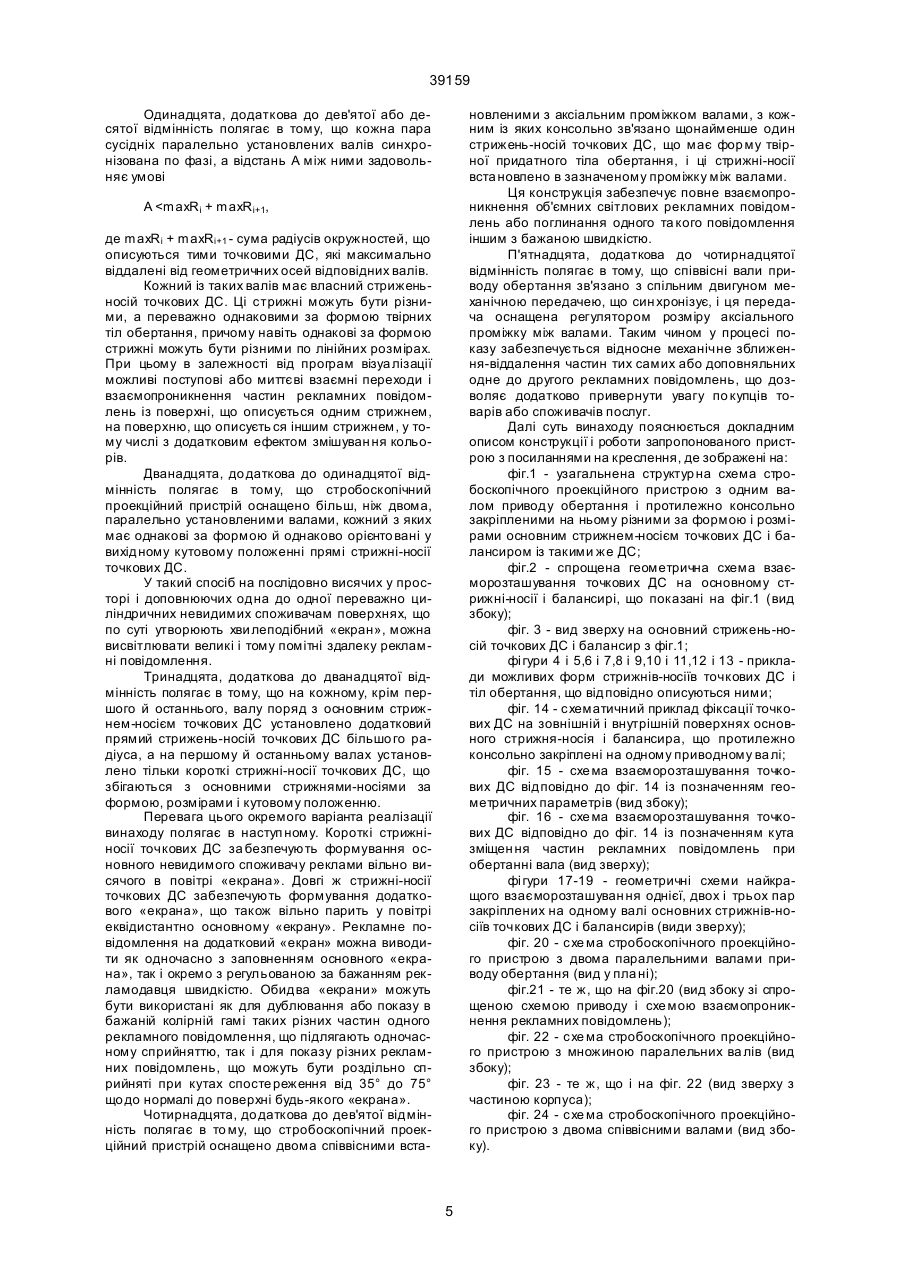

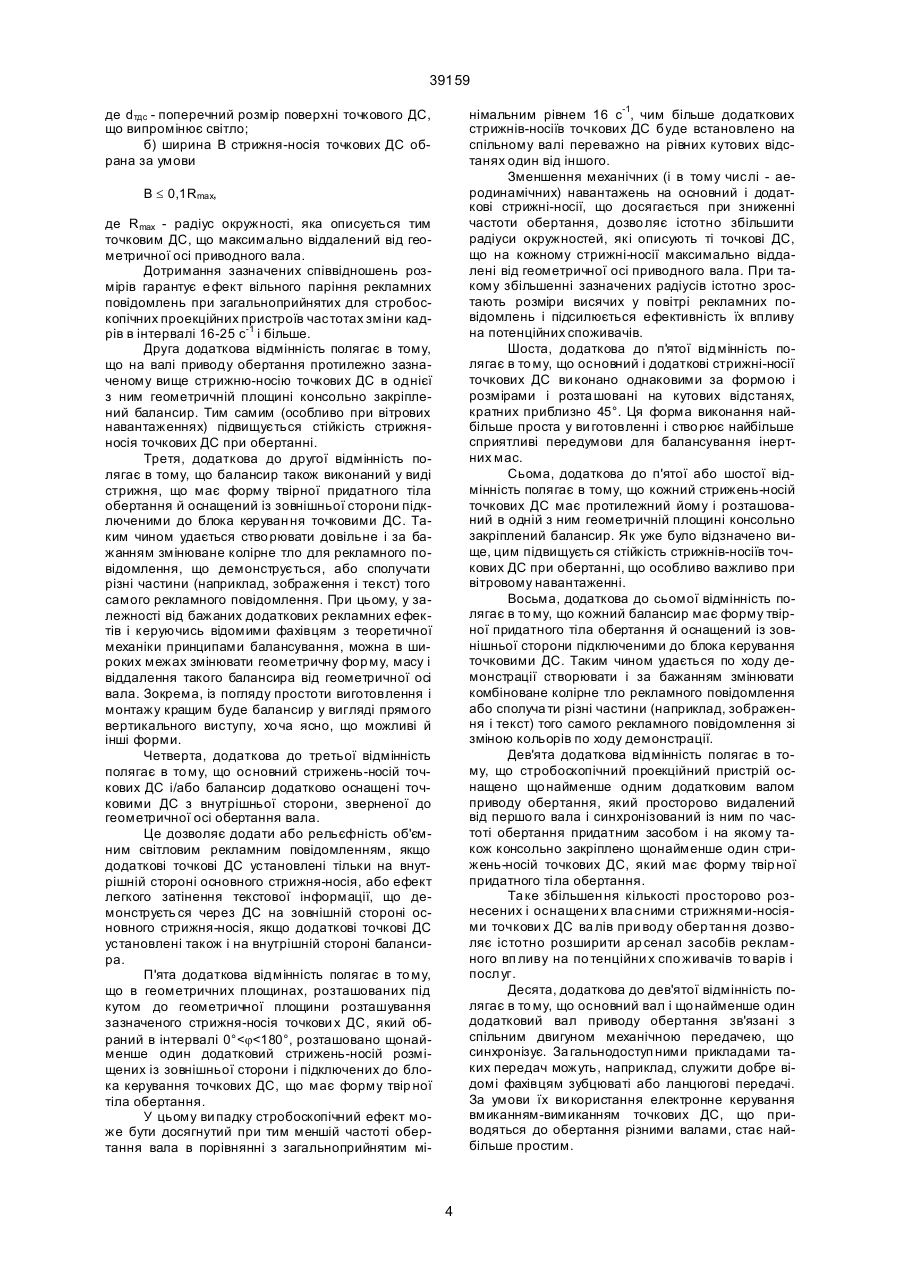

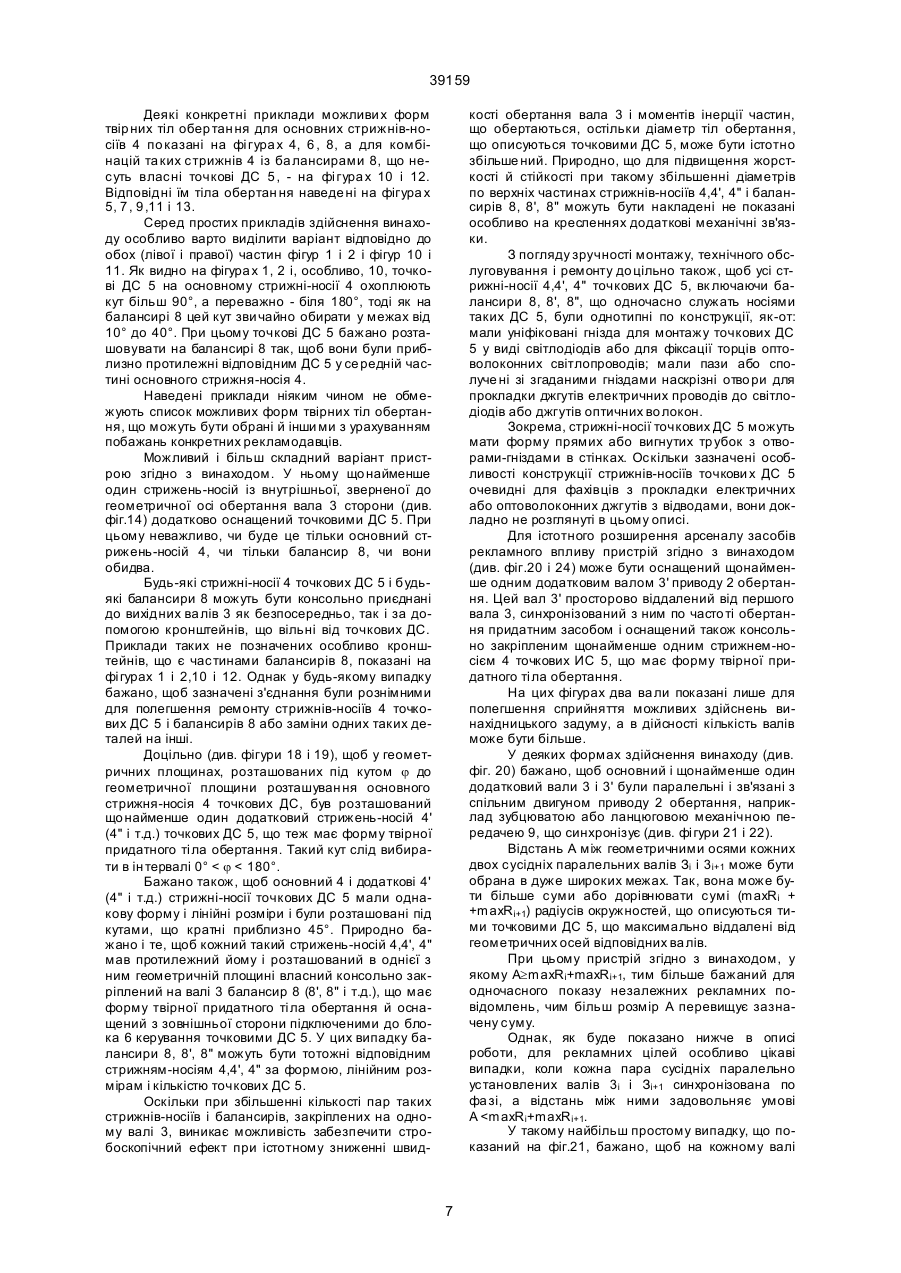

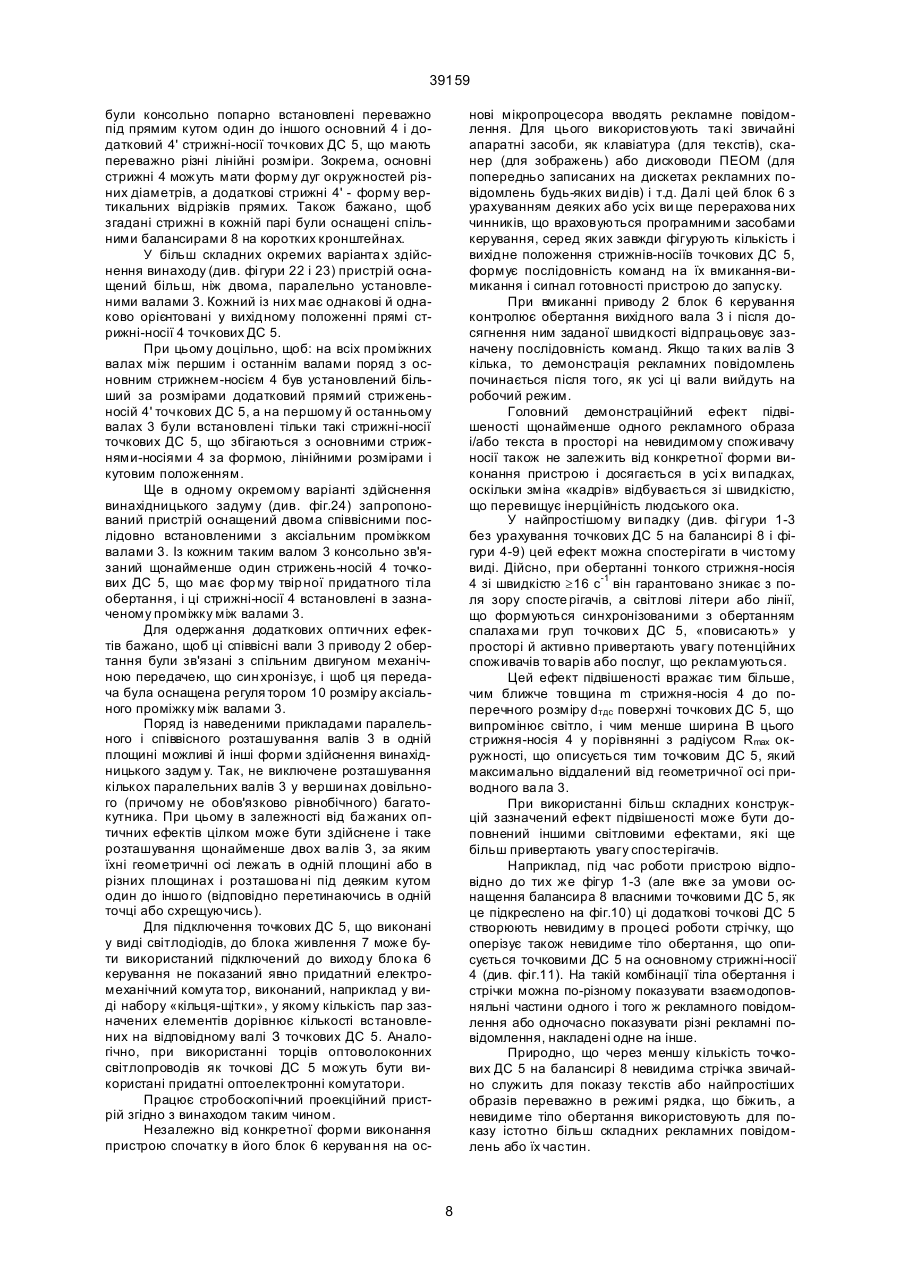

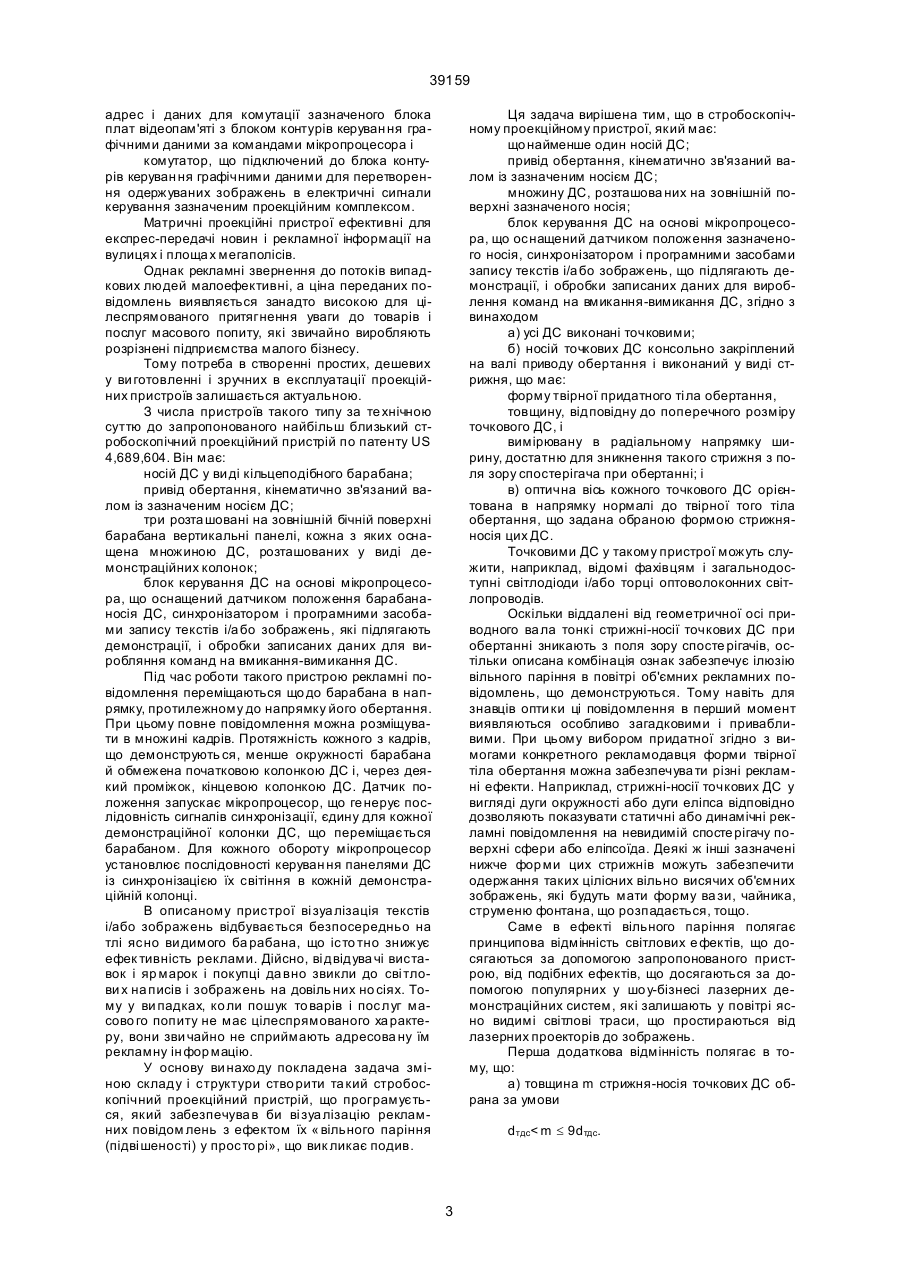

1. Стробоскопічний проекційний пристрій, який містить щонайменше один носій джерел світла, привід обертання, кінематично зв'язаний валом із зазначеним носієм джерел світла, множину джерел світла, розташованих на зовнішній поверхні зазначеного носія, блок керування джерелами світла на основі мікропроцесора, який включає датчик положення зазначеного носія, синхронізатор і програмні засоби запису текстів і/або зображень, що підлягають демонстрації і обробці записаних даних для вироблення команд на вмикання-вимикання джерел світла, який відрізняється тим, що кожне джерело з множини джерел світла виконане точковим, а носій точкових джерел світла консольно закріплений на валу приводу обертання і виконаний у вигляді стрижня, що має форму твірної відповідного тіла обертання, товщину, спільномірну до поперечного розміру точкового джерела світла, і вимірювану в радіальному напрямку ширину, достатню для зникнення такого стрижня з поля зору спостерігача при обертанні, при цьому оптична вісь кожного точкового джерела світла орієнтована в напрямку нормалі до твірної того тіла обертання, що задане обраною формою носія цих джерел світла. 2. Пристрій за п. 1, який відрізняється тим, що товщин у т носія точкових джерел світла вибирають за умови dтдc
ДивитисяДодаткова інформація
Назва патенту англійськоюStroboscopic projection unit
Автори англійськоюYannai Dmytro Oleksandrovych
Назва патенту російськоюСтробоскопическое проекционное устройство
Автори російськоюЯннаи Дмитрий Александрович
МПК / Мітки
МПК: G09F 11/04, G09F 19/12
Мітки: стробоскопічний, пристрій, проекційний
