Герметизуюча композиція

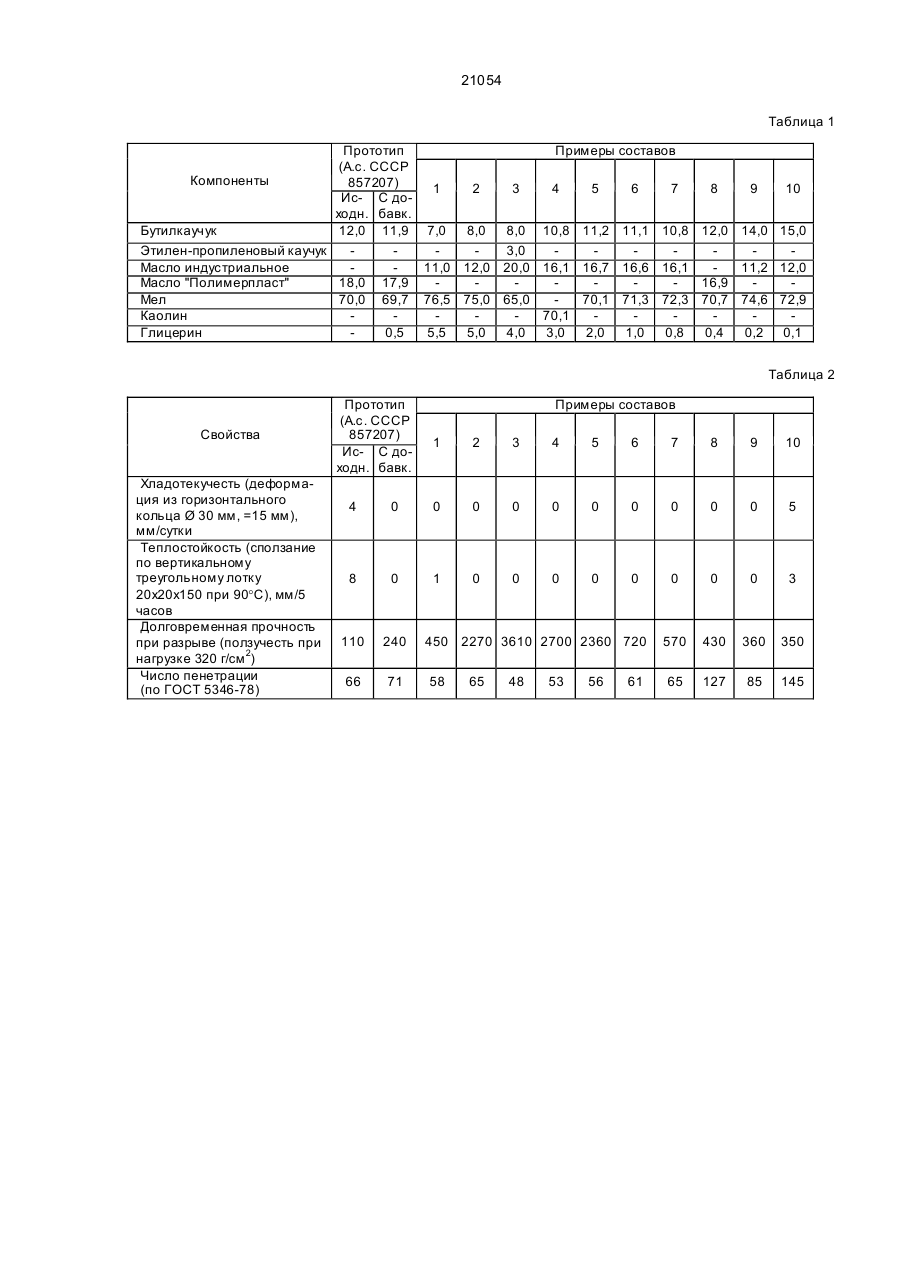

21054 Изобретение относится к области герметиков неотверждающегося типа на основе синтетических каучуков, которые применяются для герметизации деталей и узлов разъемных и неразъемных соединений, в строительстве, авто-, и тракторостроении. Применение герметиков, деформирующи хся под собственным весом или при действии небольших нагрузок не обеспечивает надежности герметизации при длительной эксплуатации и особенно при повышенных температурах. Известен герметизирующий состав, включающий карбоцепной каучук, пластификатор и наполнитель при следующем содержании компонентов, мас. ч.: синтетический карбоцепной каучук 7-12; пластификатор 12-25; наполнитель остальное. Однако, известный герметизирующий состав также обладает хладотекучестью при действии силы тяжести, ползучестью под малыми нагрузками и при повышенной температуре. Высокая вязкость герметика затрудняет его нанесение на герметизирующие поверхности. В основу настоящего изобретения поставлена задача усовершенствования герметизирующего состава путем повышения тиксотропности композиции и изменения количественного содержания компонентов, благодаря чему повышается теплостойкость и устраняется хладотекучесть, за счет чего расширяется область применения герметизирующего состава, обеспечивается надежность герметизации при длительной эксплуатации и осо-бенно при повышенных температурах. Поставленная задача решается тем, что герметизирующий состав, включающий карбоцепной каучук, пластификатор и наполнитель, согласно изобретению, дополнительно содержит в качестве структурирующей добавки - глицерин, при следующем содержании компонентов, мас. %: карбоцепной каучук 8-14; пластификатор 12-20; глицерин 0,2-5,0; наполнитель остальное. Целесообразно использовать глицерин в интервале концентраций 0,2-5% мас. Авторами установлено, что в герметизирующих композициях термодинамически не совмеща-ющийся с каучуками глицерин проявляет новую ранее не описанную функцию структурирующего агента, который позволяет устранить хладотекучесть и повысить теплостойкость. В качестве пластификатора в герметизирующем составе используют такие масла как индустриальное, "Полимерпласт" и др. Из числа наполнителей наиболее предпочтительными являются мел, каолин, двуокись титана, окись цинка и др. В качестве карбоцепного каучука используют бутилкаучук и этилен-пропиленовый каучук. Герметизирующий состав получают по следу-ющей технологии. В смесителе растворяют каучук в пластификаторе при температуре 80-100°С до полной гомогенизации, в раствор добавляют наполнитель и перемешивают при 80-100°С до образования однородной массы. Затем вводят глицерин и перемешивают еще 15-20 мин. Состав представляет собой вязкую пластичную массу от белого до серого цвета. Жизнеспособность состава в герметичной таре не менее 6 месяцев при 20 2°С. Приготовленный состав упаковывают в герметически закрываемую тар у. Изобретение иллюстрируется следующими примерами (примеры 1-10). Составы по примерам получают, как описано выше. Составы герметиков приведены в табл. 1, свойства герметизирующих композиций - в табл. 2. Физико-механические показатели герметизирующи х композиций определяли в соответствии с действующими ГОСТами. Как видно из табл. 1 и табл. 2 (примеры 1-10), составы не имеющие добавки глицерина или содержащие его в количестве 0,1% и менее, хладотекучи и не теплостойки при 90°С. Полученные показатели свойств герметиков, приведенные в табл. 2 подтверждают ожидаемый эффект введения в композицию небольших количеств глицерина. В результате его введения устраняется хладотекучесть герметизирующи х композиций. Композиции теплостойки при 90°С, долговременная прочность герметизирующей композиции при введении 4% глицерина по сравнению с прототипом выше в 20,6 раза. 21054 Таблица 1 Прототип Примеры составов (А.с. СССР Компоненты 857207) 1 2 3 4 5 6 7 8 9 10 Ис- С доходн. бавк. Бутилкаучук 12,0 11,9 7,0 8,0 8,0 10,8 11,2 11,1 10,8 12,0 14,0 15,0 Этилен-пропиленовый каучук 3,0 Масло индустриальное 11,0 12,0 20,0 16,1 16,7 16,6 16,1 11,2 12,0 Масло "Полимерпласт" 18,0 17,9 16,9 Meл 70,0 69,7 76,5 75,0 65,0 70,1 71,3 72,3 70,7 74,6 72,9 Каолин 70,1 Глицерин 0,5 5,5 5,0 4,0 3,0 2,0 1,0 0,8 0,4 0,2 0,1 Таблица 2 Свойства Хладотекучесть (деформация из горизонтального кольца Ø 30 мм, =15 мм), мм/сутки Теплостойкость (сползание по вертикальному треугольному лотку 20x20x150 при 90°С), мм/5 часов Долговременная прочность при разрыве (ползучесть при нагрузке 320 г/см 2) Число пенетрации (по ГОСТ 5346-78) Прототип (A.c. CСCP 857207) Ис- С доходн. бавк. Примеры составов 1 2 3 4 5 6 7 8 9 10 4 0 0 0 0 0 0 0 0 0 0 5 8 0 1 0 0 0 0 0 0 0 0 3 110 240 570 430 360 350 66 71 65 127 85 145 450 2270 3610 2700 2360 720 58 65 48 53 56 61
