Гвинтовий транспортер

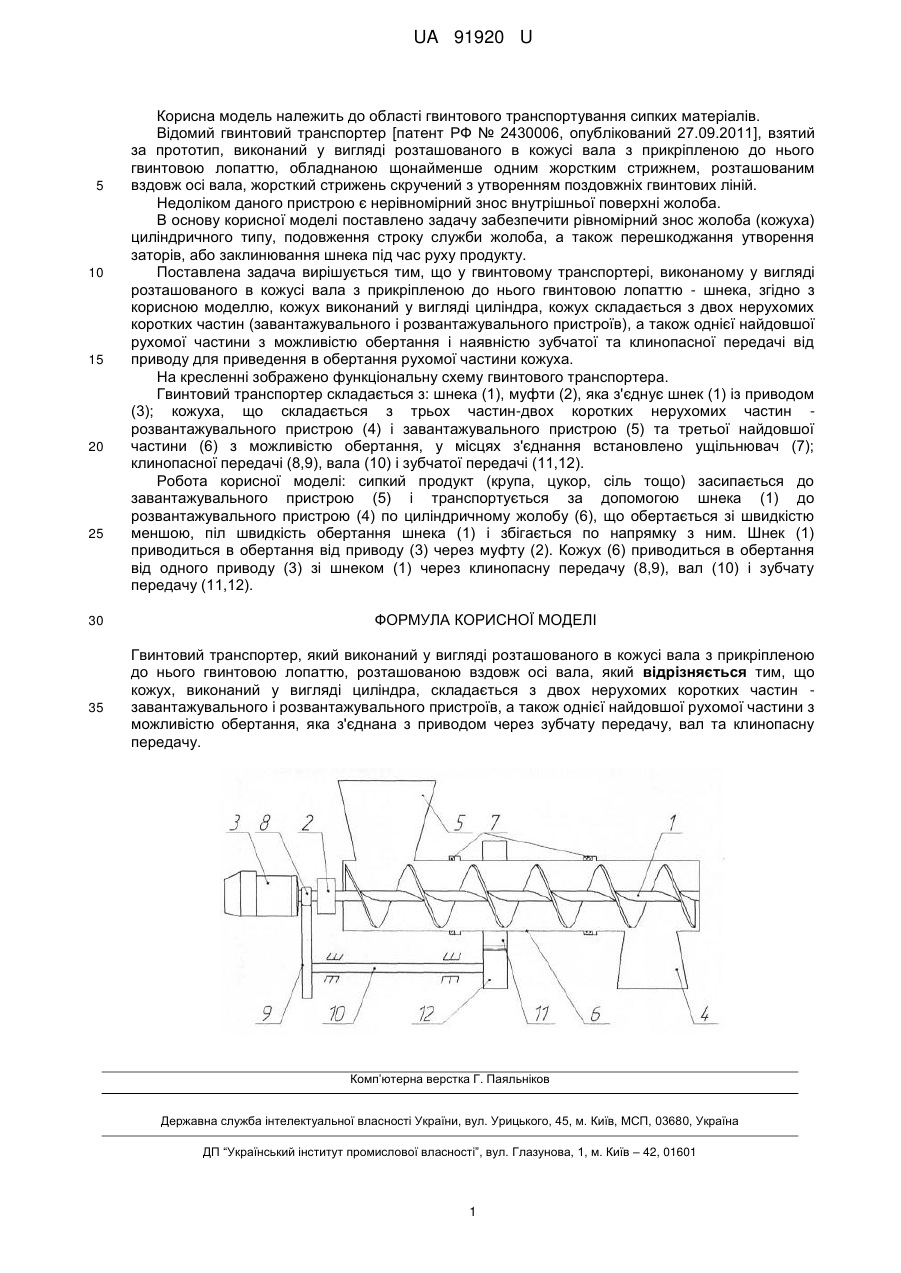

Реферат: UA 91920 U UA 91920 U 5 10 15 20 25 30 35 Корисна модель належить до області гвинтового транспортування сипких матеріалів. Відомий гвинтовий транспортер [патент РФ № 2430006, опублікований 27.09.2011], взятий за прототип, виконаний у вигляді розташованого в кожусі вала з прикріпленою до нього гвинтовою лопаттю, обладнаною щонайменше одним жорстким стрижнем, розташованим вздовж осі вала, жорсткий стрижень скручений з утворенням поздовжніх гвинтових ліній. Недоліком даного пристрою є нерівномірний знос внутрішньої поверхні жолоба. В основу корисної моделі поставлено задачу забезпечити рівномірний знос жолоба (кожуха) циліндричного типу, подовження строку служби жолоба, а також перешкоджання утворення заторів, або заклинювання шнека під час руху продукту. Поставлена задача вирішується тим, що у гвинтовому транспортері, виконаному у вигляді розташованого в кожусі вала з прикріпленою до нього гвинтовою лопаттю - шнека, згідно з корисною моделлю, кожух виконаний у вигляді циліндра, кожух складається з двох нерухомих коротких частин (завантажувального і розвантажувального пристроїв), а також однієї найдовшої рухомої частини з можливістю обертання і наявністю зубчатої та клинопасної передачі від приводу для приведення в обертання рухомої частини кожуха. На кресленні зображено функціональну схему гвинтового транспортера. Гвинтовий транспортер складається з: шнека (1), муфти (2), яка з'єднує шнек (1) із приводом (3); кожуха, що складається з трьох частин-двох коротких нерухомих частин розвантажувального пристрою (4) і завантажувального пристрою (5) та третьої найдовшої частини (6) з можливістю обертання, у місцях з'єднання встановлено ущільнювач (7); клинопасної передачі (8,9), вала (10) і зубчатої передачі (11,12). Робота корисної моделі: сипкий продукт (крупа, цукор, сіль тощо) засипається до завантажувального пристрою (5) і транспортується за допомогою шнека (1) до розвантажувального пристрою (4) по циліндричному жолобу (6), що обертається зі швидкістю меншою, піл швидкість обертання шнека (1) і збігається по напрямку з ним. Шнек (1) приводиться в обертання від приводу (3) через муфту (2). Кожух (6) приводиться в обертання від одного приводу (3) зі шнеком (1) через клинопасну передачу (8,9), вал (10) і зубчату передачу (11,12). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гвинтовий транспортер, який виконаний у вигляді розташованого в кожусі вала з прикріпленою до нього гвинтовою лопаттю, розташованою вздовж осі вала, який відрізняється тим, що кожух, виконаний у вигляді циліндра, складається з двох нерухомих коротких частин завантажувального і розвантажувального пристроїв, а також однієї найдовшої рухомої частини з можливістю обертання, яка з'єднана з приводом через зубчату передачу, вал та клинопасну передачу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
