Спосіб визначення межі міцності деревини при сколюванні поперек волокон
Формула / Реферат
Спосіб визначення межі міцності деревини при сколюванні поперек волокон, що включає використання пристрою із двох захоплювачів Г-подібної форми з вирізами в стійках, поверхні яких при суміщенні у вертикальній площині утворюють отвір у вигляді жорсткої обойми з розмірами, рівними розмірам зразка, який відрізняється тим, що зразок розміщують в жорсткій обоймі пристрою, а навантаження прикладають до верхнього захоплювача і забезпечують сколювання деревини під дією дотичних напружень шляхом співпадання напрямку прикладеного до зразка зусилля з напрямком очікуваної площини сколювання.
Текст

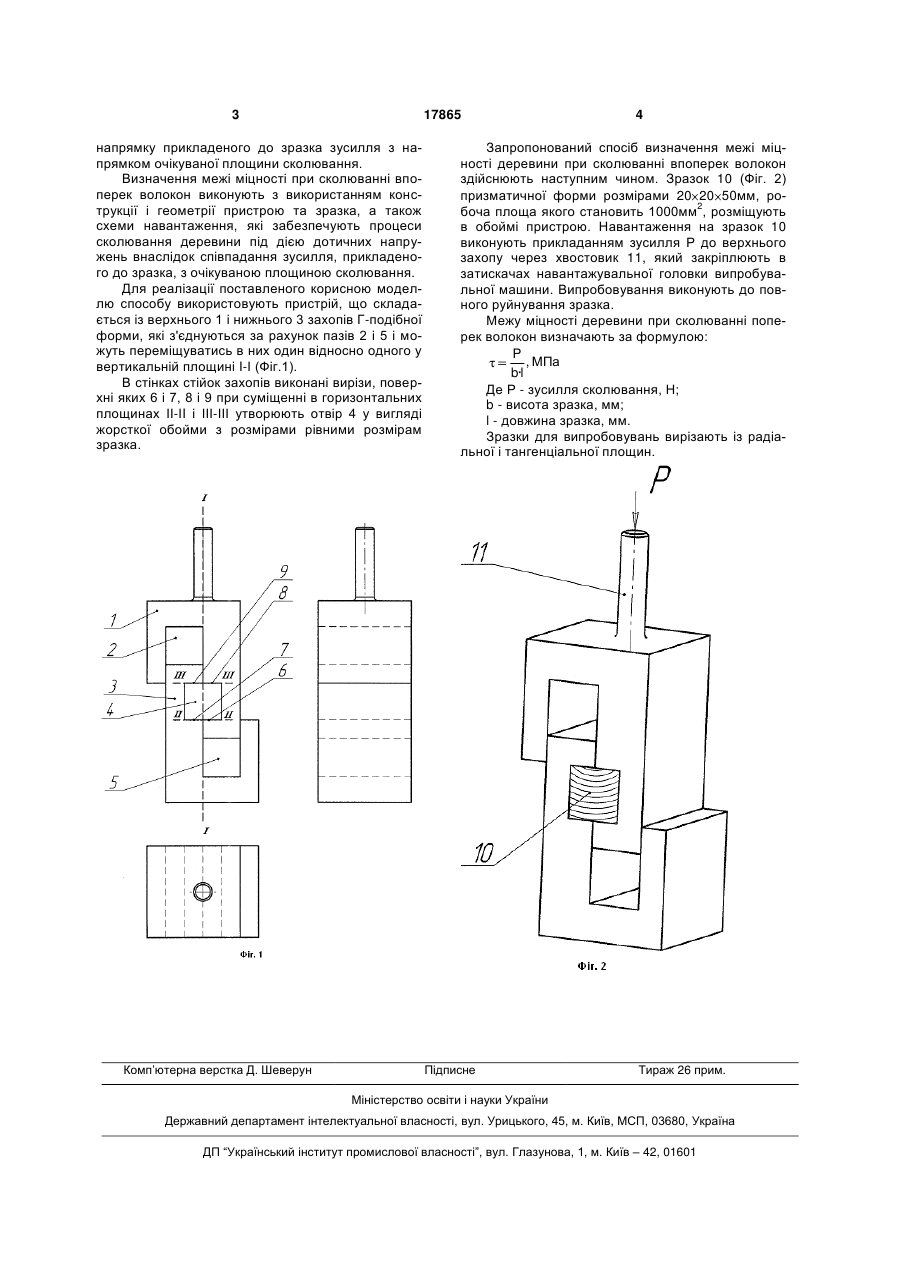

Спосіб визначення межі міцності деревини при сколюванні поперек волокон, що включає використання пристрою із двох захоплювачів Гподібної форми з вирізами в стійках, поверхні яких 3 17865 напрямку прикладеного до зразка зусилля з напрямком очікуваної площини сколювання. Визначення межі міцності при сколюванні впоперек волокон виконують з використанням конструкції і геометрії пристрою та зразка, а також схеми навантаження, які забезпечують процеси сколювання деревини під дією дотичних напружень внаслідок співпадання зусилля, прикладеного до зразка, з очікуваною площиною сколювання. Для реалізації поставленого корисною моделлю способу використовують пристрій, що складається із верхнього 1 і нижнього 3 захопів Г-подібної форми, які з'єднуються за рахунок пазів 2 і 5 і можуть переміщуватись в них один відносно одного у вертикальній площині I-І (Фіг.1). В стінках стійок захопів виконані вирізи, поверхні яких 6 і 7, 8 і 9 при суміщенні в горизонтальних площинах IІ-ІI і IIІ-IIІ утворюють отвір 4 у вигляді жорсткої обойми з розмірами рівними розмірам зразка. Комп’ютерна верстка Д. Шеверун 4 Запропонований спосіб визначення межі міцності деревини при сколюванні впоперек волокон здійснюють наступним чином. Зразок 10 (Фіг. 2) призматичної форми розмірами 20 20 50мм, ро2 боча площа якого становить 1000мм , розміщують в обоймі пристрою. Навантаження на зразок 10 виконують прикладанням зусилля Р до верхнього захопу через хвостовик 11, який закріплюють в затискачах навантажувальної головки випробувальної машини. Випробовування виконують до повного руйнування зразка. Межу міцності деревини при сколюванні поперек волокон визначають за формулою: P , МПа b·l Де Р - зусилля сколювання, Н; b - висота зразка, мм; l - довжина зразка, мм. Зразки для випробовувань вирізають із радіальної і тангенціальної площин. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the ultimate strength of wood when splitting the wood across grains
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения предела прочности древесины при раскалывании поперек волокон
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/40
Мітки: спосіб, деревини, поперек, міцності, межі, волокон, визначення, сколюванні
Код посилання
