Спосіб автоматичного контролю витягнення магнітного продукту у концентрат

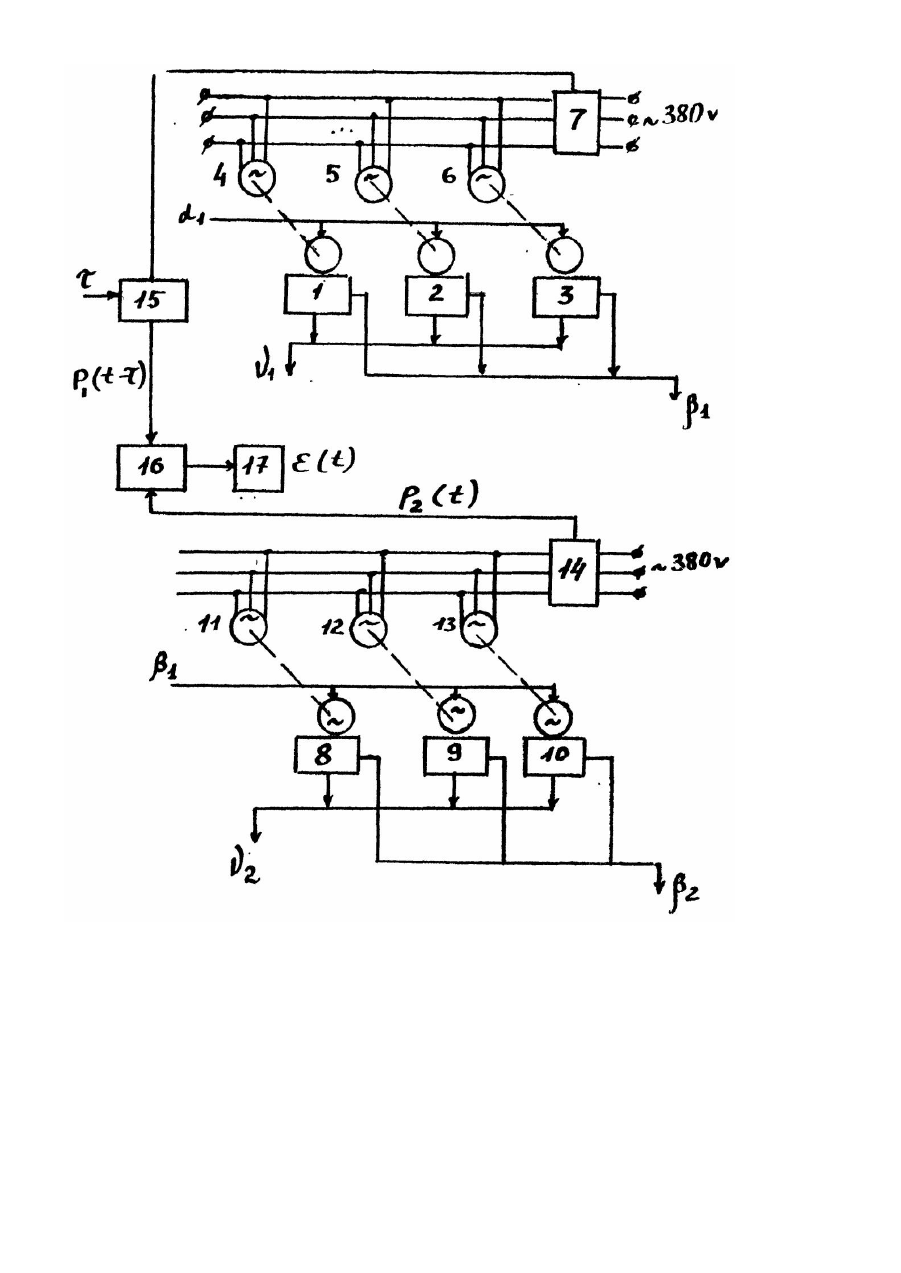

Изобретение относится к области автоматизации процессов обогащений руд. Оно может быть использовано на магнитообогатительных фабриках руд черных металлов. Аналогами изобретения являются способ определений извлечений полезного компонента в концентрат по результатам анализа содержаний полезного компонента в отобранных пробах исходного продукта, концентрата и хвостов магнитного сепаратора. а также способ автоматического контроля содержания магнитных фракций в продуктах обогащения магнитного сепаратора по величине напряженности магнитного поля в рабочей зоне сепаратора. Недостатком аналогов является невысокая Точность контроля [1]. Прототипом изобретения является способ автоматического контроля содержания магнитных фракций в продуктах обогащения магнитного сепаратора по величине напряженности магнитного поля в рабочей зоне сепаратора [2]. Недостатком прототипа является невысокая точность контроля извлечения. Причиной, препятствующей повышению точности контроля извлечения, является отсутствие возможности автоматического определения массы выделенного в результате магнитной сепарации магнитного продукта. Воскову изобретения поставлена задача усовершенствования способа автоматического контроля извлечения магнитного продукта в концентрат путем изменения метода определения массы выделенного в результате магнитной сепарации магнитного продукта, что позволяет повысить точность контроля извлечения, за счет чего снижаются потери металла в хвоста х, повышается качество концентрата и увеличивается его вы ход. Поставленная задача решается тем, что в способе автоматического контроля' извлечения магнитного продукта в концентрат, заключающемся в определении отношения величины массы выделенного в результате магнитной сепарации магнитного продукта к величине массы магнитного продукта, поступившего на магнитную сепарацию, согласно изобретению, массу выделенного в результате магнитной сепарации магнитного продукта определяют путем измерения полезной потребляемой активной мощности Приводного электродвигателя рабочего органа магнитного сепаратора. Реализация способа. Извлечение представляет собой отношение массы выделенного магнитного продукта в результате магнитной сепарации к массе магнитного продукта, поступивше го на магнитную сепарацию. Полезная активная мощность приводного электродвигателя рабочего органа сепаратора определяется моментом силы взаимодействия между магнитным полем, создаваемым массой магнитного продукта на рабочем органе магнитного сепаратора, и магнитным полем магнитной системы сепаратора. Чем больше будет масса выделенного магнитного продукта на рабочем органе сепаратора, тем больше будет потребляемая двигателем рабочегооргана полезная активная мощность. Следовательно, по отношению активных мощностей, потребляемых магнитными сепараторами, работающими в последующей и предыдущей стадии магнитного обогащения, можно судить об извлечении магнитного продукта в концентрат последующей стадий. Отличительным признаком изобретения является то, что при определении извлечения, массу выделенного в результате магнитной сепарации магнитного продукта определяют путем измерения полезной потребляемой активной мощности приводного электродвигателя рабочего органа магнитного сепаратора. На чертеже изображена функциональная схема реализации способа автоматического контроля извлечения магнитного продукта в концентрат. Обозначения на чертеже: 1, 2, 3; 8, 9, 10 - соответственно магнитные сепараторы I и II стадий обогащения; 4, 5, 6; 11, 12, 13 - приводные электродвигатели барабанов сепараторов, 7, 14 - измерительные преобразователи активной мощности, 15 - блок запаздывания, 16 - блок деления, 17 вторичный прибор, t - те хнологическое запаздывание между I и II cтадиями обогащения; a , b1 , b 2 , n 1 , n 2 - соответственно содержание магнитного продукта в исходном питании I стадии, в концентрате I и II стадии обогащения, хвостах I и II стадии обогащения; P2(t) - активная мощность, потребляемая электродвигателями магнитных сепараторов II стадии в функции времени t; P1(t - t) - активная мощность, потребляемая электродвигателями магнитных сепараторов I стадии в функции времени t, с учетом запаздывания, e(t) - извлечение в функции времени t. Пример конкретного выполнения способа. До подачи исходной руды на секцию магнитного обогащения железной руды задают номинальную напряженность на уровне 96 КА/м и скорость вращения барабанов, равную 1,2 м/с магнитных сепараторов I стадии (1, 2, 3) и II стадии обогащения (9, 9, 10). Предварительно выполняется раздельное электроснабжение электродвигателей 4,5,6 сепараторов, работающих в 1 стадии й электродвигателей 11, 12, 13 сепараторов, работающих во II стадии. В цепи питания статоров электродвигателей сепараторов I и II стадии включают измерительные преобразователи активной мощности 7, 14. При использовании сепараторов одного типа, например ПБМ-ПП-120/300 й равном количестве параллельно работающих сепараторов в I и II стадии суммарные потери активной мощности холостого хода одинаковы и постоянны для электродвигателей сепараторов в I и II стадии. Поэтому при делении суммарных полных активных мощностей они сократятся и операцию вычисления извлечения магнитного продукта в концентрат можно выполнять по полной активной мощности, потребляемой электродвигателями сепараторов I и II стадии обогащения. Подают обогащаемый продукт на секцию обогащения и непрерывно измеряют активную мощность P2(t), потребляемую электродвигателями магнитных сепараторов II стадий; и P1(t), потребляемую электродвигателями сепараторов I стадии. Сигнал мощности P1(t) задерживают на время технологического запаздывания t между I и II стадией обогащения с помощью блока запаздывания 15 и получают сигнал P1(t - t) . С помощью блока 16 получают сигнал, характеризующий извлечение e(t) , который регистрируется вторичным прибором 17.
