Спосіб керування класіфікатором та пристрій для його здійснення

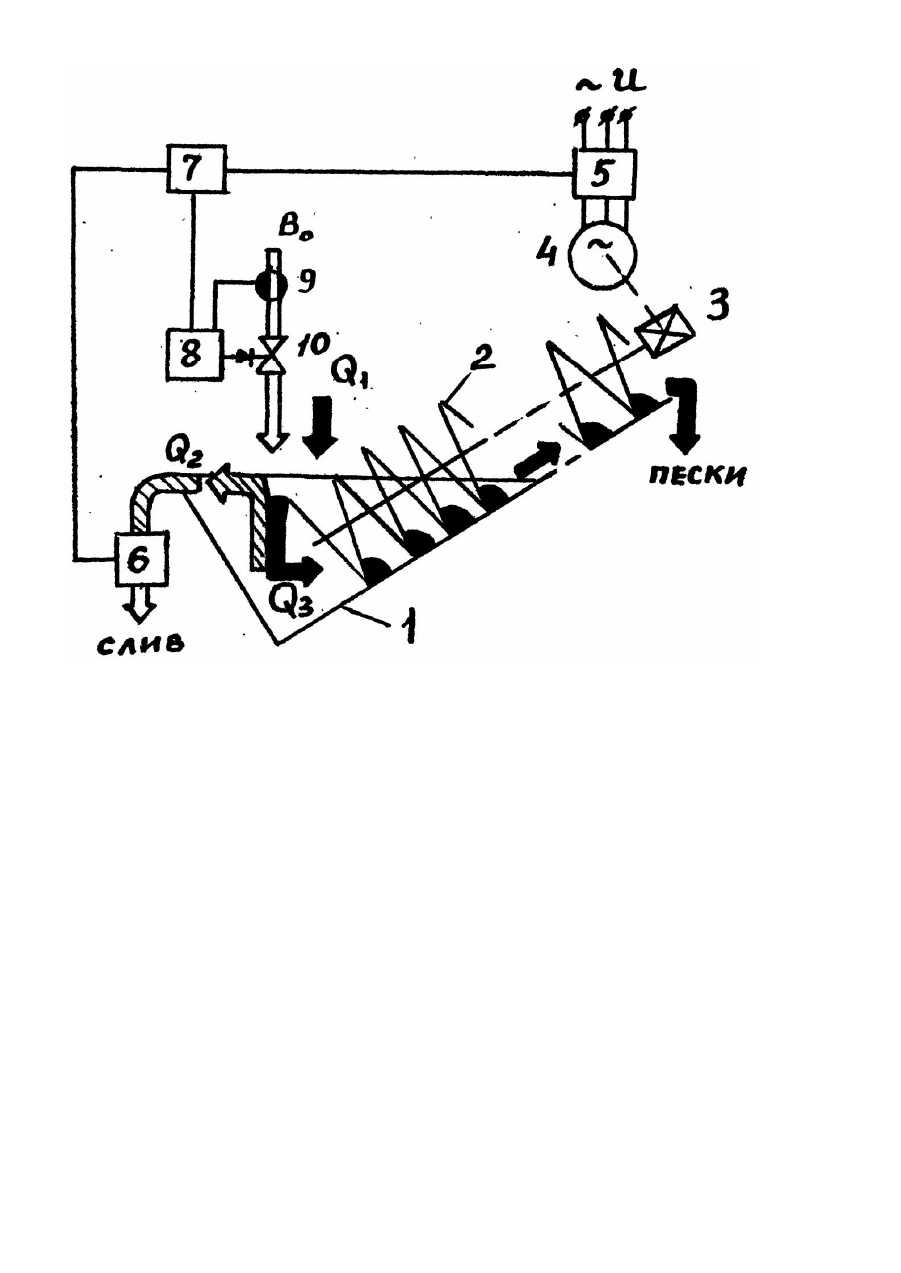

Изобретение относится к области автоматизации процессов измельчения и классификации сырья и может быть использовано на обогатительных фабриках полезных ископаемых. Аналогами изобретения являются способы управления классификатором и устройства для их осуществления. основанные на изменении режима работы классификатора путем коррекции расхода воды в классификаторе, стабилизирующем заданное значение плотности его слива [1]. Недостатком аналогов является недостаточное качество управления. Прототипом изобретения является способ управления классификатором, включающий измерение плотности слива и песков классификатора и изменение режима работы классификатора, а также устройство для реализации этого способа, содержащее датчик плотности слива, датчик активной мощности приводного двигателя классификатора, датчик расхода воды. который подключен к одному из входов регулятора расхода воды, выход которого соединен с исполнительным элементом регулирующего Органа подачи воды [2]. Недостатком прототипа является низкое качество управления. Причинами, препятствующим повышению качества, являются изменения гранулометрического состава классифицируемого материала, что ухудшает эффективность классификации. В основу изобретения поставлена задача усовершенствования способа управления классификатором и устройства для его осуществления. Усовершенствование способа заключается в том, что за счет изменения режима работы классификатора изменяется интенсивность взаимного перехода классифицируемых частиц в нисходя щем и восходящем потоке, что повышает эффективность классификации, т.е. качество концентрата. Усовершенствование устройства заключается в том, что за счет обеспечения возможности измерять степень связи между плотностью слива и песка, обеспечивается качество концентрата. Поставленная задача решается тем. что в способе управления классификатором, включающем измерение плотности слива и песков классификатора, согласно изобретению, генерируют возмущающие воздействия на процесс классификации и одновременно измеряют реакцию на возмущающее воздействие плотности слива и песков классификатора, определяют степень взаимной связи между измеренными плотностями слива и песков классификатора, по которой судят об эффективности-классификации, причем изменение режима работы классификатора осуществляют до достижения равенства степени связи между измеренными плотностями слива и песков классификатора заданному значению. Предложенный способ реализуется устройством управления классификатором, содержащим датчик плотности слива, датчик активной мощности приводного двигатели классификатора, датчик расхода воды, который подключен к одному из входов регулятора расхода воды, выход которого соединен с исполнительным механизмом регулирующего органа подачи воды. Согласно изобретению, устройство снабжено коррелятором, причем датчик активной мощности подключен к одному из входов коррелятора, другой вход которого соединен с датчиком плотности слива, а выход коррелятора подключен к другому входу регулятора расхода воды. Реализация способа. Попадая в классификатор, измельченный продукт разделяется на слив и пески. При атом в классификаторе образуются одновременно два потока твердого материала: восходящий, который состоит из мелких частиц, переходящий в слив, и нисходящий, который состоит из более крупных частиц, переходящих в пески. Между этими двумя потоками существует взаимная связь, определяемая тем, что частицы взаимно переходят из одного потока в другой, и в установившемся режиме работы потоки находятся в состоянии динамического равновесия. Качество управления эффективностью классификации будет определяться интенсивностью взаимного перехода частиц в нисходящем и восходящем потоках, которую можно определить по степени взаимной связи между измеренными плотностями слива и песков классификатора. При этом минимальному значению степени связи будет соответствовать максимальное значение эффективности классификации. Изменяя режим работы классификатора, изменяют условия разделения таким образом, чтобы степень связи между измеренными значениями плотности слива и песков классификатора стала равна заданному значению. На чертеже представлена функциональная схема устройства для осуществления способа управления классификатором. Обозначения на чертеже: 1 - ванна классификатора, 2 - спираль классификатора, 3 -редуктор, 4 - электродвигатель спиралей, 5 - датчик активной мощности, 6 - датчик плотности слива, 7 - коррелятор, 8 регулятор расхода воды, 9 - датчик расхода воды, 10 - регулирующий клапан, Q1 - производительность по твердому на входе классификатора, Q2 - производительность по твердому на сливе классификатора, Q3 производительность по пескам классификатора. Изобретение осуществляется следующим образом. Датчик 5 активной мощности типа Е-80 приводного двигателя 4, вращающего через редуктор 3 спираль 2 классификатора и радиоактивный плотномер 6 типа ПР-1 плотности слива, подключены на вход коррелятора 7, выход которого включен на вход типового регулятора 8 расхода воды. На второй вход регулятора включен датчик 9 расхода воды. а выход регулятора включен ив вход регулирующего клапана 10. Естественные изменения физико-механических свойств руды генерируют возмущающие воздействия на процесс классификации, соответственно меняются плотности слива и песков. Плотность слива измеряется датчиком б. плотность песков косвенно измеряется датчиком 5 активной мощности приводного электродвигателя 4 спиралей 2 классификатора. Сигналы с датчиков 5 и 6 поступают на вход коррелятора 7, который определяет величину коэффициента корреляции между вы ходными ситналами датчиков 5 и 6. Коррелятор 7 коррелирует задание регулятору расхода воды 8. который изменяет расход воды до тех пор. пока не будет достигнуто равенство величины коэффициента корреляции заданному значению. что будет соответствовать заданной эффективности классификации.
