Торцевий електрогенератор
Номер патенту: 21199
Опубліковано: 15.03.2007
Автори: Пермінов Юрій Микитович, Шевченко Юрій Валер'янович, Ходорівський Михайло Степанович
Формула / Реферат
1. Торцевий електрогенератор, який містить вал з магнітним ротором та статор, виконаний з двох дисків з підшипниковими блоками та тороїдальними осердями з закріпленими обмотками, який відрізняється тим, що в статорі розміщені різьбові отвори з можливістю закручування в них віджимних монтажних болтів, кінці яких упираються в тіло ротора.
2. Торцевий електрогенератор за п. 1 який відрізняється тим, що різьбові отвори під монтажні болти одночасно є різьбовими отворами для кріплення болтами кришки підшипникового блока.
Текст

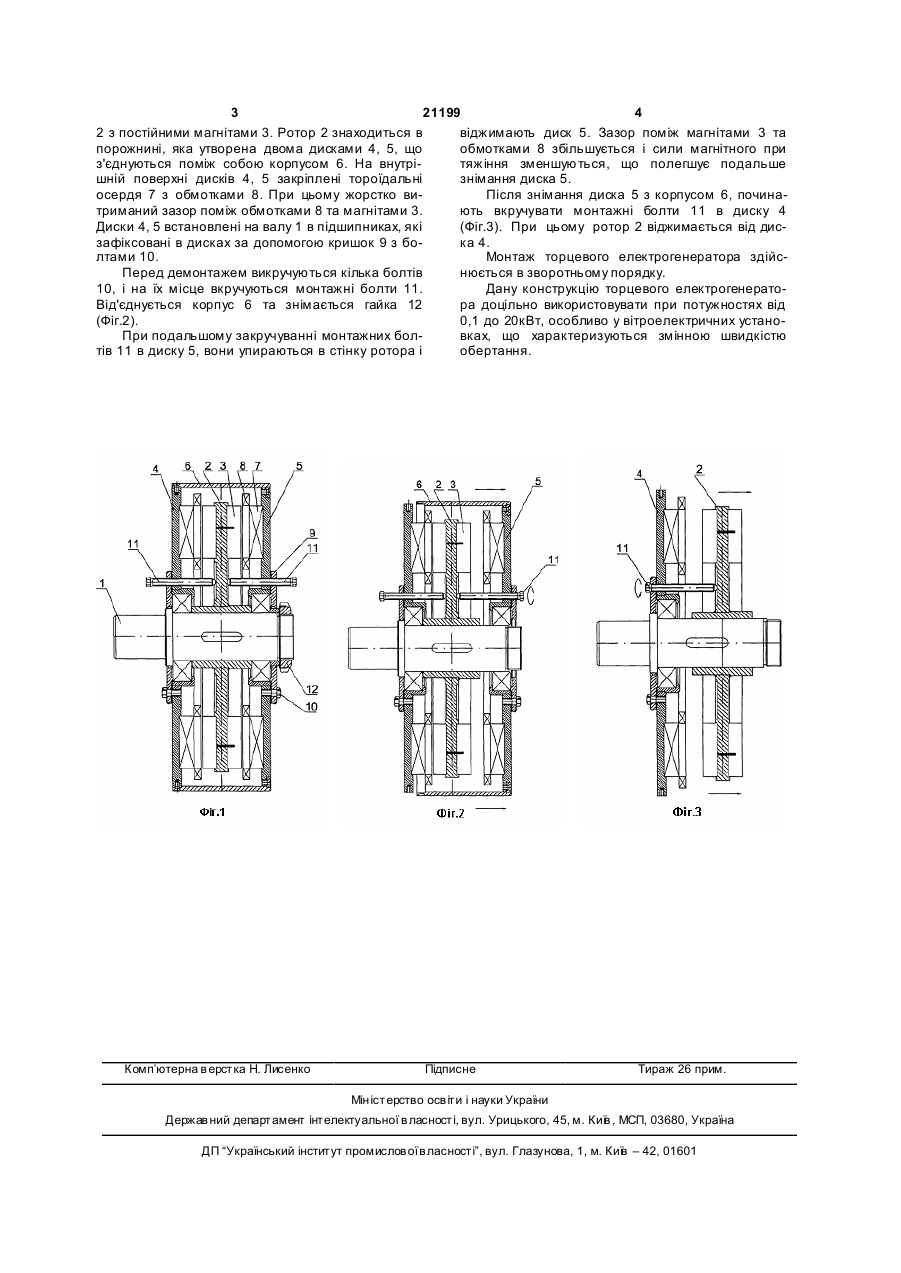

1. Торцевий електрогенератор, який містить вал з магнітним ротором та статор, виконаний з 3 21199 4 2 з постійними магнітами 3. Ротор 2 знаходиться в віджимають диск 5. Зазор поміж магнітами 3 та порожнині, яка утворена двома дисками 4, 5, що обмотками 8 збільшується і сили магнітного при з'єднуються поміж собою корпусом 6. На внутрітяжіння зменшуються, що полегшує подальше шній поверхні дисків 4, 5 закріплені тороїдальні знімання диска 5. осердя 7 з обмотками 8. При цьому жорстко виПісля знімання диска 5 з корпусом 6, починатриманий зазор поміж обмотками 8 та магнітами 3. ють вкручувати монтажні болти 11 в диску 4 Диски 4, 5 встановлені на валу 1 в підшипниках, які (Фіг.3). При цьому ротор 2 віджимається від дисзафіксовані в дисках за допомогою кришок 9 з бока 4. лтами 10. Монтаж торцевого електрогенератора здійсПеред демонтажем викручуються кілька болтів нюється в зворотньому порядку. 10, і на їх місце вкручуються монтажні болти 11. Дану конструкцію торцевого електрогенератоВід'єднується корпус 6 та знімається гайка 12 ра доцільно використовувати при потужностях від (Фіг.2). 0,1 до 20кВт, особливо у вітроелектричних устаноПри подальшому закручуванні монтажних болвках, що характеризуються змінною швидкістю тів 11 в диску 5, вони упираються в стінку ротора і обертання. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFront electrogenerator
Автори англійськоюPerminov Yurii Mykytovych, Shevchenko Yurii Valerianovych
Назва патенту російськоюТорцевой электрогенератор
Автори російськоюПерминов Юрий Никитович, Шевченко Юрий Валерьянович
МПК / Мітки
МПК: H02K 16/00, H02K 21/00
Мітки: торцевий, електрогенератор
