Дисковий торцевий робочий орган землерийної машини

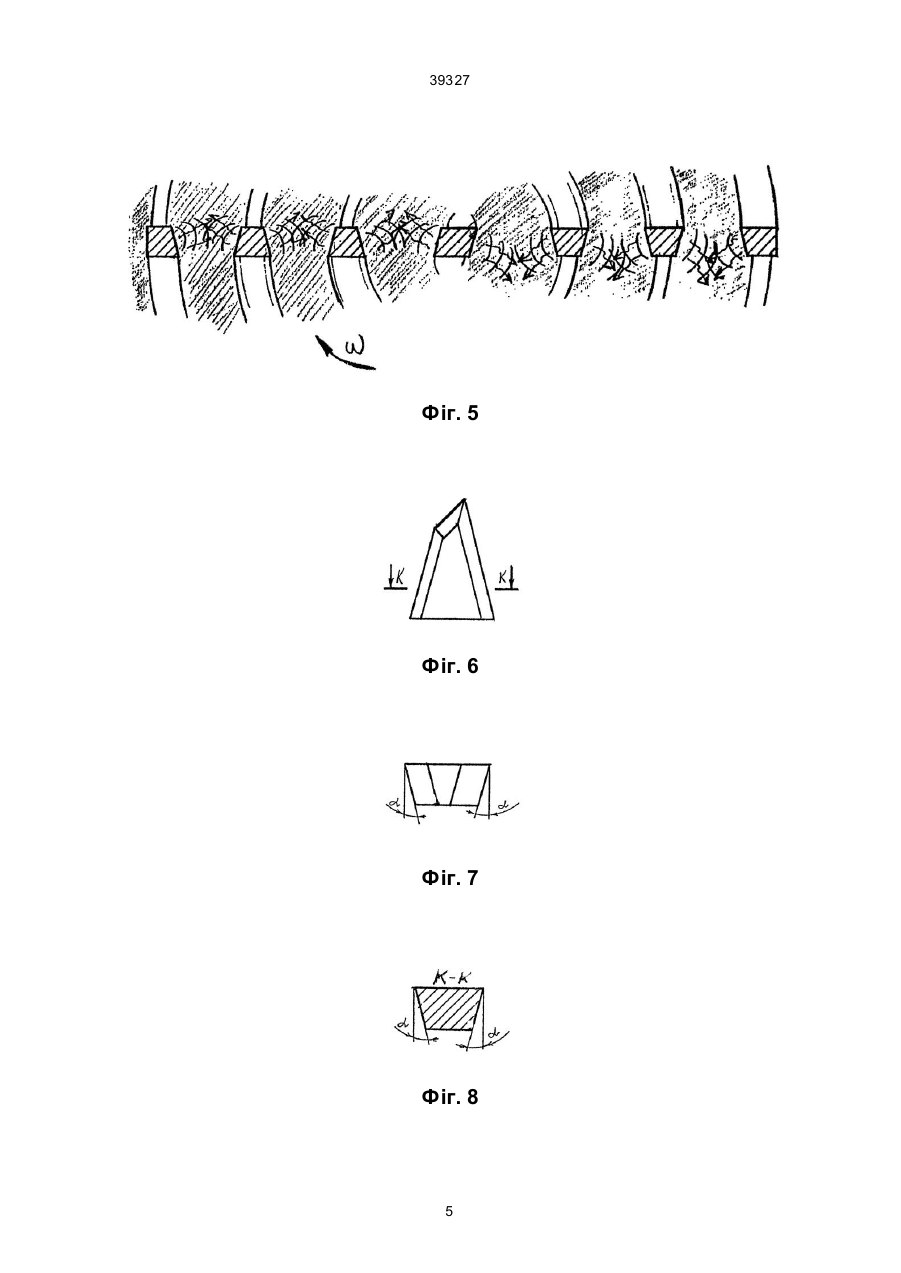

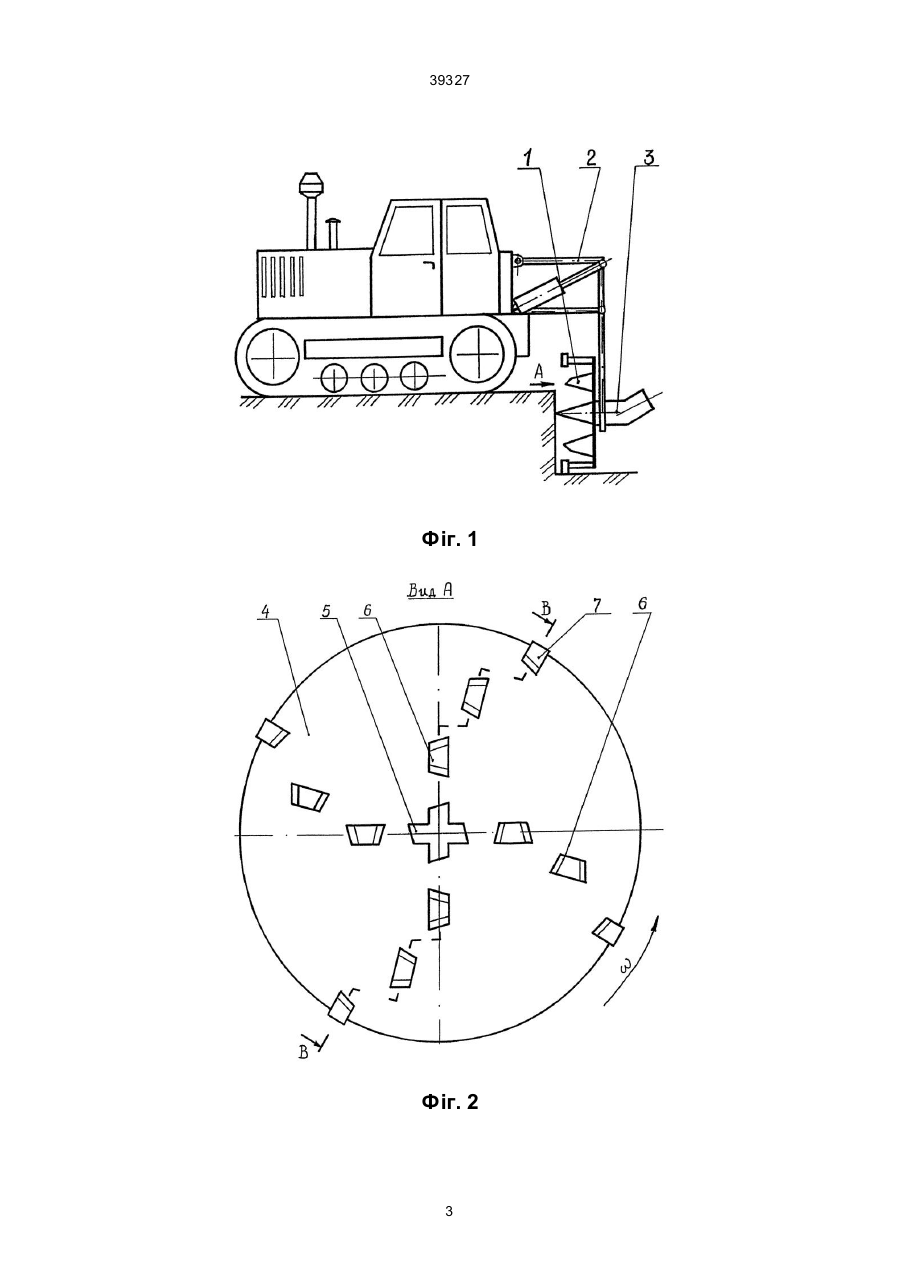

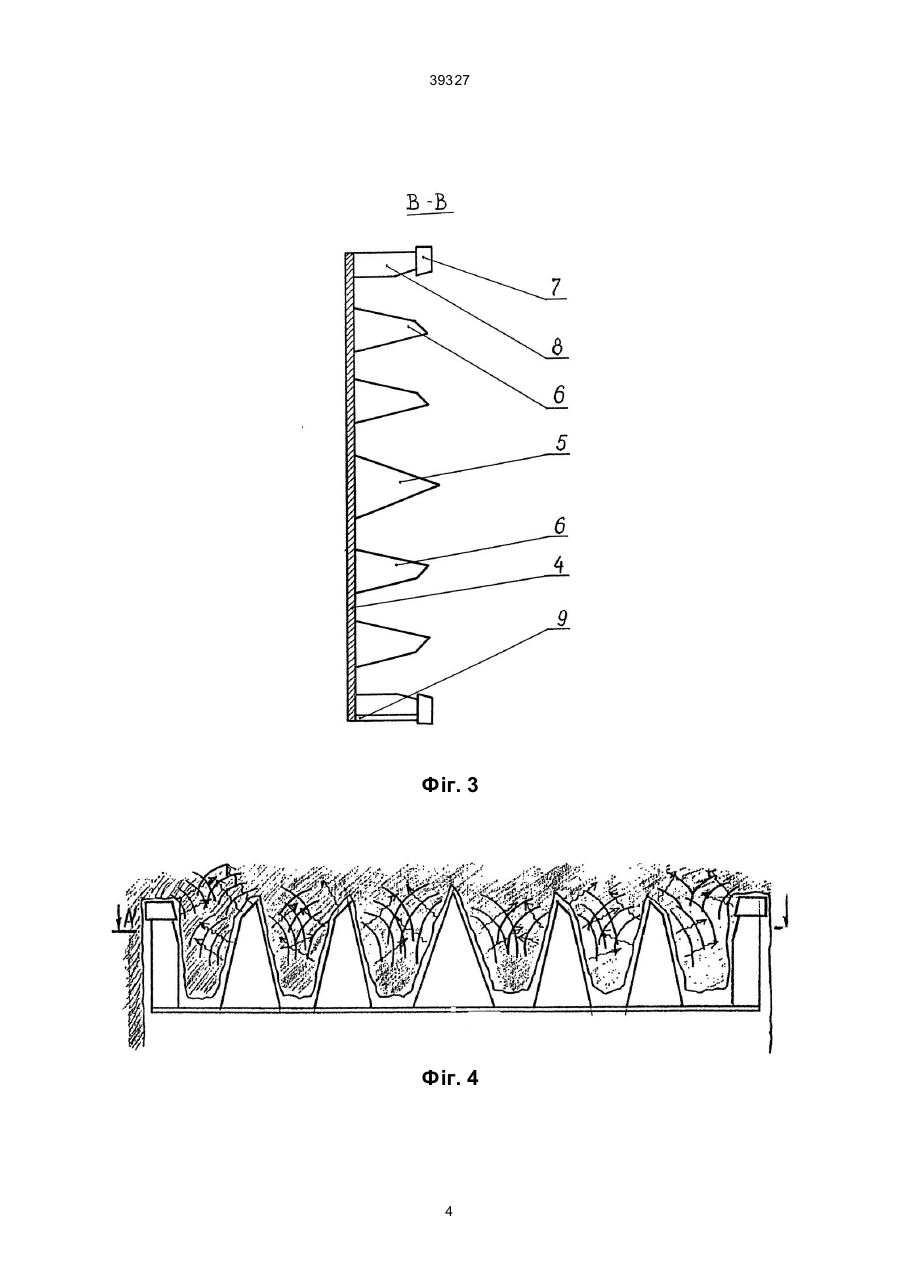

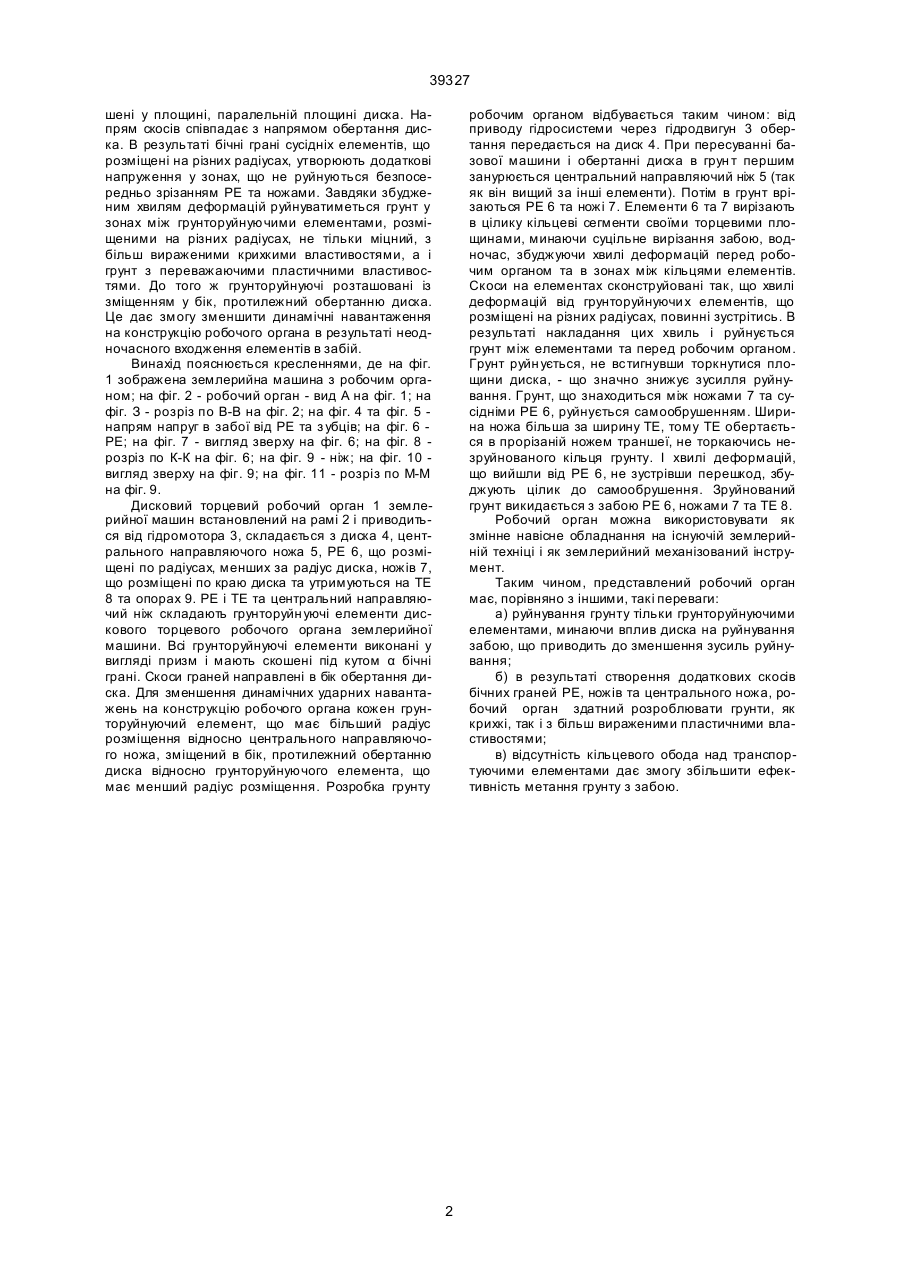

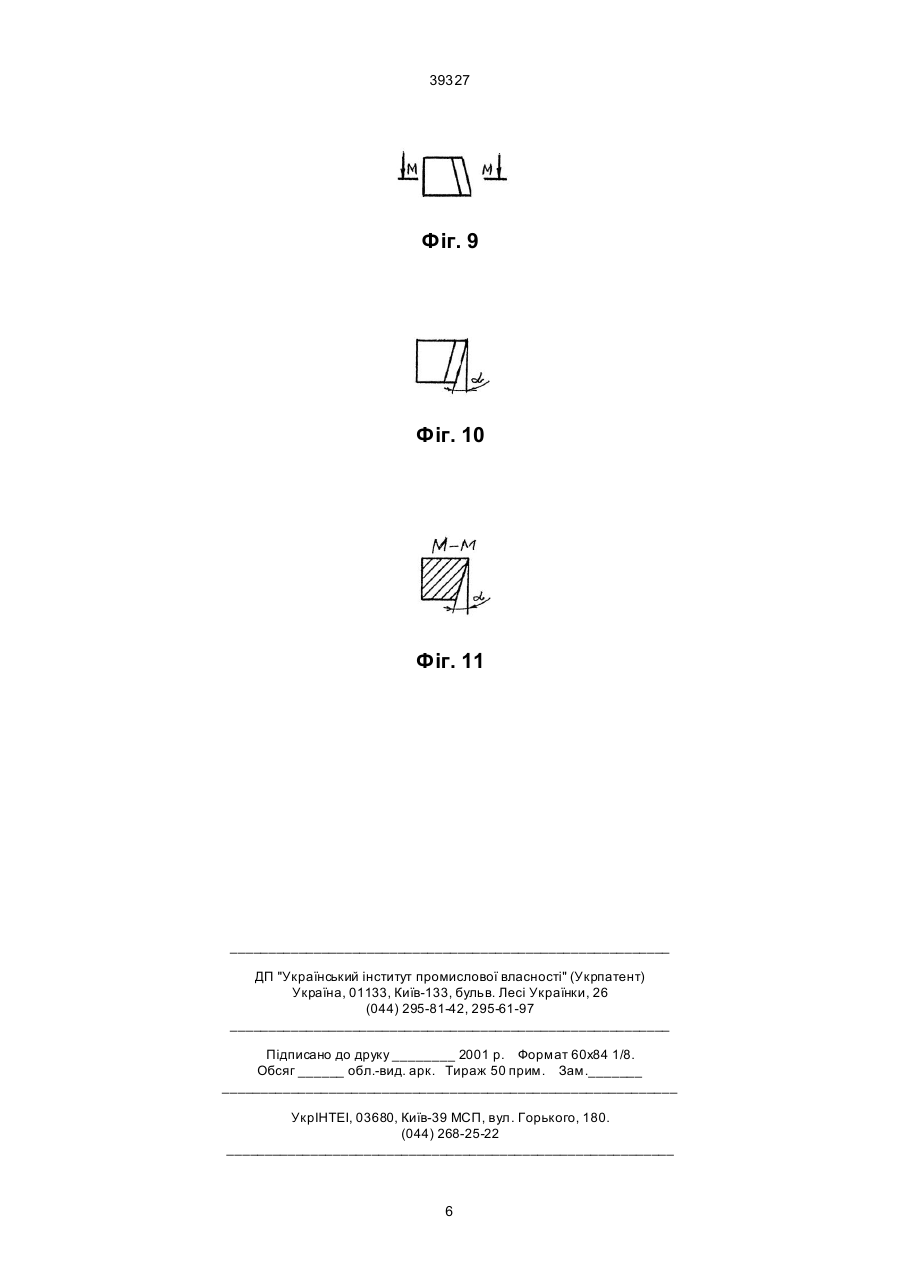

Дисковий торцевий робочий орган землерийної машини являє собою встановлений на рамі диск з грунторуйнуючими та транспортуючими елементами, які розташовані із зміщенням у бік, протилежний обертанню диска, відрізняється тим, що грунторуйнуючі елементи, виконані у вигляді призм мають скоси, в площині, паралельній площині диска, і ці скоси направлені в бік обертання диска. (19) (21) 2000031782 (22) 29.03.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Баладінський Вадим Леонідович, Фомін Анатолій Вікторович, Костенюк Олександр Олександрович, Холоденко Андрій Миколайович, Касьянчук Оксана Миколаївна (73) НДІ будівельно-дорожньої і інженерної техніки Київський національний університет будівництва і архітектури 39327 шені у площині, паралельній площині диска. Напрям скосів співпадає з напрямом обертання диска. В результаті бічні грані сусідніх елементів, що розміщені на різних радіусах, утворюють додаткові напруження у зонах, що не руйнуються безпосередньо зрізанням РЕ та ножами. Завдяки збудженим хвилям деформацій руйнуватиметься грунт у зонах між грунторуйнуючими елементами, розміщеними на різних радіусах, не тільки міцний, з більш вираженими крихкими властивостями, а і грунт з переважаючими пластичними властивостями. До того ж грунторуйнуючі розташовані із зміщенням у бік, протилежний обертанню диска. Це дає змогу зменшити динамічні навантаження на конструкцію робочого органа в результаті неодночасного входження елементів в забій. Винахід пояснюється кресленнями, де на фіг. 1 зображена землерийна машина з робочим органом; на фіг. 2 - робочий орган - вид А на фіг. 1; на фіг. З - розріз по В-В на фіг. 2; на фіг. 4 та фіг. 5 напрям напруг в забої від РЕ та з убців; на фіг. 6 РЕ; на фіг. 7 - вигляд зверху на фіг. 6; на фіг. 8 розріз по К-К на фіг. 6; на фіг. 9 - ніж; на фіг. 10 вигляд зверху на фіг. 9; на фіг. 11 - розріз по М-М на фіг. 9. Дисковий торцевий робочий орган 1 землерийної машин встановлений на рамі 2 і приводиться від гідромотора 3, складається з диска 4, центрального направляючого ножа 5, РЕ 6, що розміщені по радіусах, менших за радіус диска, ножів 7, що розміщені по краю диска та утримуються на ТЕ 8 та опорах 9. РЕ і ТЕ та центральний направляючий ніж складають грунторуйн уючі елементи дискового торцевого робочого органа землерийної машини. Всі грунторуйнуючі елементи виконані у вигляді призм і мають скошені під кутом α бічні грані. Скоси граней направлені в бік обертання диска. Для зменшення динамічних ударних навантажень на конструкцію робочого органа кожен грунторуйнуючий елемент, що має більший радіус розміщення відносно центрального направляючого ножа, зміщений в бік, протилежний обертанню диска відносно грунторуйнуючого елемента, що має менший радіус розміщення. Розробка грунту робочим органом відбувається таким чином: від приводу гідросистеми через гідродвигун 3 обертання передається на диск 4. При пересуванні базової машини і обертанні диска в грун т першим занурюється центральний направляючий ніж 5 (так як він вищий за інші елементи). Потім в грунт врізаються РЕ 6 та ножі 7. Елементи 6 та 7 вирізають в цілику кільцеві сегменти своїми торцевими площинами, минаючи суцільне вирізання забою, водночас, збуджуючи хвилі деформацій перед робочим органом та в зонах між кільцями елементів. Скоси на елементах сконструйовані так, що хвилі деформацій від грунторуйнуючи х елементів, що розміщені на різних радіусах, повинні зустрітись. В результаті накладання цих хвиль і руйнується грунт між елементами та перед робочим органом. Грунт руйн ується, не встигнувши торкнутися площини диска, - що значно знижує зусилля руйнування. Грунт, що знаходиться між ножами 7 та сусідніми РЕ 6, руйнується самообрушенням. Ширина ножа більша за ширину ТЕ, тому ТЕ обертається в прорізаній ножем траншеї, не торкаючись незруйнованого кільця грунту. І хвилі деформацій, що вийшли від РЕ 6, не зустрівши перешкод, збуджують цілик до самообрушення. Зруйнований грунт викидається з забою РЕ 6, ножами 7 та ТЕ 8. Робочий орган можна використовувати як змінне навісне обладнання на існуючій землерийній техніці і як землерийний механізований інструмент. Таким чином, представлений робочий орган має, порівняно з іншими, такі переваги: а) руйнування грунту тільки грунторуйнуючими елементами, минаючи вплив диска на руйнування забою, що приводить до зменшення зусиль руйнування; б) в результаті створення додаткових скосів бічних граней РЕ, ножів та центрального ножа, робочий орган здатний розроблювати грунти, як крихкі, так і з більш вираженими пластичними властивостями; в) відсутність кільцевого обода над транспортуючими елементами дає змогу збільшити ефективність метання грунту з забою. 2 39327 Фіг. 1 Фіг. 2 3 39327 Фіг. 3 Фіг. 4 4 39327 Фіг. 5 Фіг. 6 Фіг. 7 Фіг. 8 5 39327 Фіг. 9 Фіг. 10 Фіг. 11 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
