Турбосепаратор
Номер патенту: 21315
Опубліковано: 15.03.2007
Автори: Шендрик Олексій Михайлович, Фик Ілля Михайлович, Рибчич Ілля Йосипович, Світлицький Віктор Михайлович, Фесенко Юрій Леонідович, Саприкін Сергій Олексійович, Синюк Борис Борисович
Формула / Реферат
Турбосепаратор, який включає корпус з валом і лопатевим апаратом, який відрізняється тим, що в периферійній зоні проточної частини встановлені камери вловлювання, які, в свою чергу, через фільтри сполучаються з камерами вилучення та накопичення рідинних домішок і за допомогою клапанів перепуску вловлених домішок - з камерами зберігання, а інтенсивність і якість очищення газу забезпечується штуцерами відбору газу.
Текст

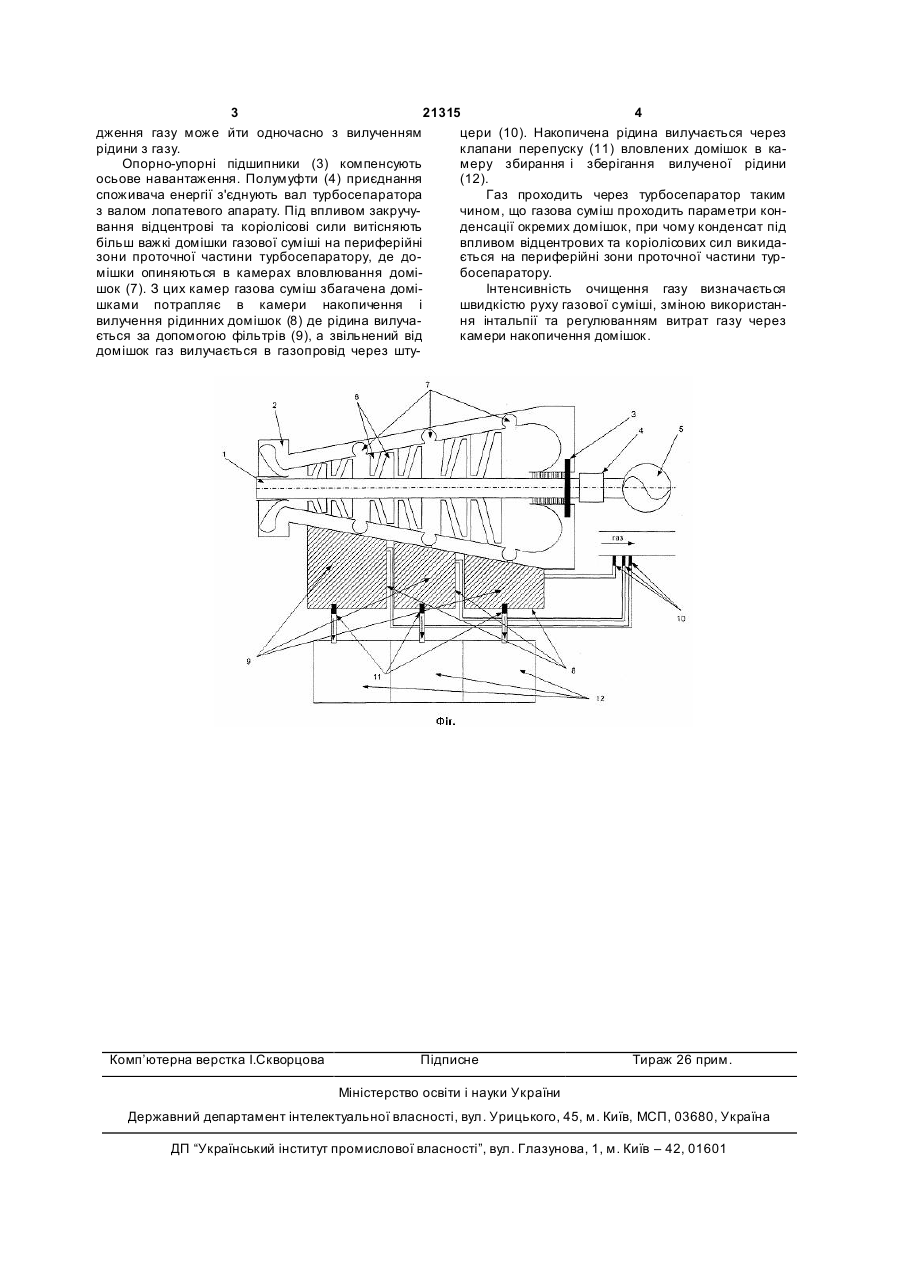

Турбосепаратор, який включає корпус з валом і лопатевим апаратом, який відрізняється тим, що в периферійній зоні проточної частини встановлені камери вловлювання, які, в свою чергу, через фільтри сполучаються з камерами вилучення та накопичення рідинних домішок і за допомогою клапанів перепуску вловлених домішок - з камерами зберігання, а інтенсивність і якість очищення газу забезпечується штуцерами відбору газу. (19) (21) u200609176 (22) 19.08.2006 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Рибчич Ілля Йосипович, Синюк Борис Борисович, Світлицький Віктор Михайлович, Шендрик Олексій Михайлович, Саприкін Сергій Олексійович, Фик Ілля Михайлович, Фесенко Юрій Леонідович (73) ДОЧІРНЯ КОМП АНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМП АНІЇ "НАФТОГАЗ УКРАЇНИ" 3 21315 4 дження газу може йти одночасно з вилученням цери (10). Накопичена рідина вилучається через рідини з газу. клапани перепуску (11) вловлених домішок в каОпорно-упорні підшипники (3) компенсують меру збирання і зберігання вилученої рідини осьове навантаження. Полумуфти (4) приєднання (12). споживача енергії з'єднують вал турбосепаратора Газ проходить через турбосепаратор таким з валом лопатевого апарату. Під впливом закручучином, що газова суміш проходить параметри конвання відцентрові та коріолісові сили витісняють денсації окремих домішок, при чому конденсат під більш важкі домішки газової суміші на периферійні впливом відцентрових та коріолісових сил викидазони проточної частини турбосепаратору, де доється на периферійні зони проточної частини турмішки опиняються в камерах вловлювання домібосепаратору. шок (7). З цих камер газова суміш збагачена доміІнтенсивність очищення газу визначається шками потрапляє в камери накопичення і швидкістю руху газової суміші, зміною використанвилучення рідинних домішок (8) де рідина вилучаня інтальпії та регулюванням витрат газу через ється за допомогою фільтрів (9), а звільнений від камери накопичення домішок. домішок газ вилучається в газопровід через шту Комп’ютерна верстка І.Скворцова Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurboseparator
Автори англійськоюRybchych Illia Yosypovych, Syniuk Borys Borysovych, Svitlytskyi Viktor Mykhailovych, Shendryk Oleksii Mykhailovych, Saprykin Serhii Oleksiiovych, Fik Illia Mykhailovych, Phesenko Yurii Leonidovych, Fesenko Yurii Leonidovych
Назва патенту російськоюТурбосепаратор
Автори російськоюРыбчич Илья Иосифович, Синюк Борис Борисович, Светлицкий Виктор Михайлович, Светлицький Виктор Михайлович, Свитлицкий Виктор Михайлович, Шендрик Алексей Михайлович, Сапрыкин Сергей Алексеевич, Фик Илья Михайлович, Фесенко Юрий Леонидович
МПК / Мітки
МПК: B01D 45/14, F25B 11/00
Мітки: турбосепаратор
