Вертикальний кожухотрубний конденсатор
Формула / Реферат

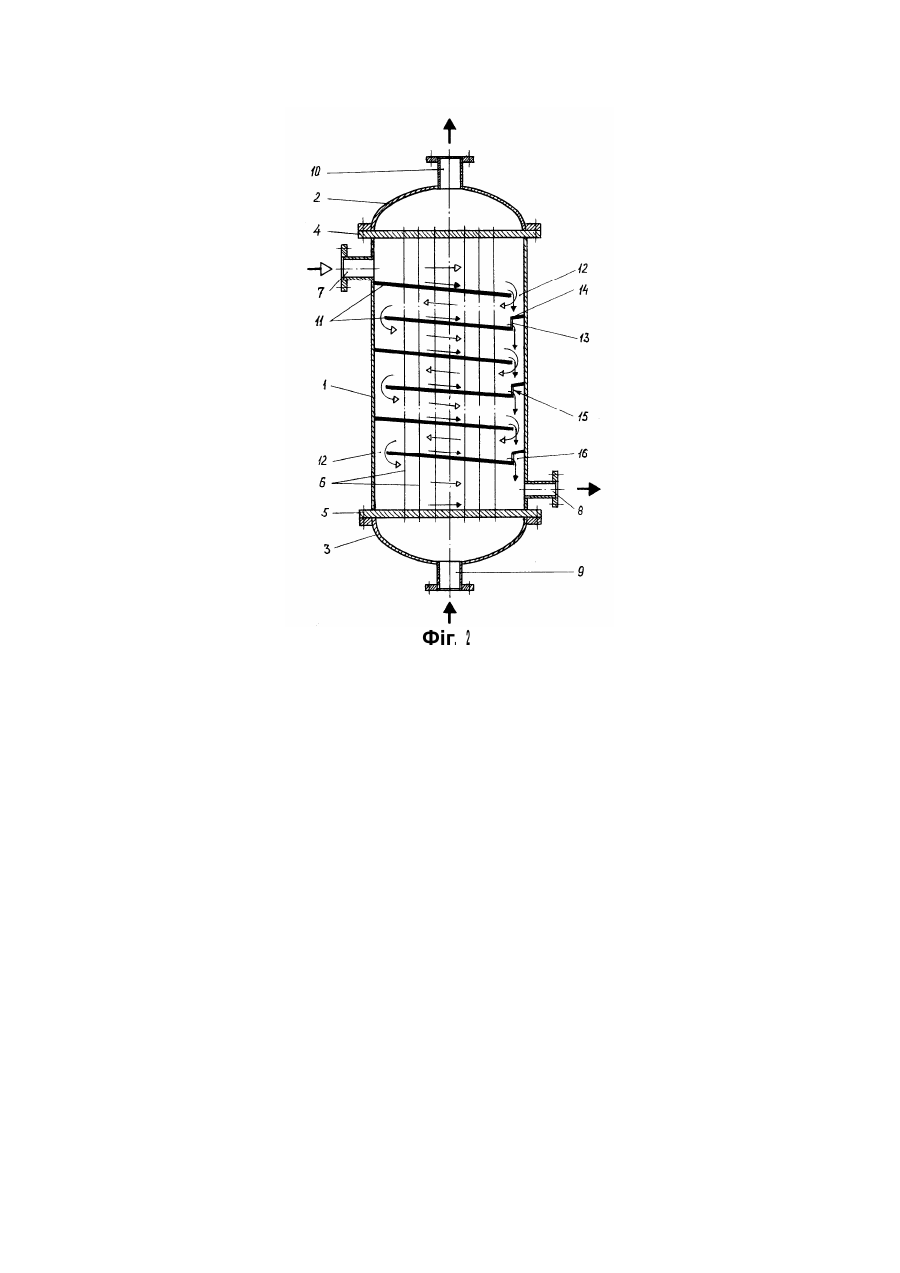

1. Вертикальний кожухотрубний конденсатор, що містить кожух, дві кришки, дві трубні решітки із закріпленими в них теплообмінними трубами, встановлені на кожусі патрубки підводу пари й відводу утворюваного конденсату, встановлені на кришках патрубки підводу й відводу охолоджувального середовища, а також встановлені з нахилом поперечні перегородки з сегментними вирізами, розташованими в сусідніх поперечних перегородках по черзі вгорі і внизу, причому кожна поперечна перегородка з верхнім розташуванням сегментного вирізу має в її нижній частині пристрій для перепуску утворюваного конденсату, який відрізняється тим, що пристрій для перепуску утворюваного конденсату кожної поперечної перегородки з верхнім розташуванням сегментного вирізу виконано у вигляді сегмента, відділеного від її нижньої частини й закріпленого на цій поперечній перегородці за допомогою дистанційних елементів з утворенням між сегментом і поперечною перегородкою каналу для перепуску утворюваного конденсату.
2. Конденсатор за п.1, який відрізняється тим, що дистанційні елементи кожної поперечної перегородки виконано у вигляді різьбових стрижнів з можливістю переміщення вздовж них відповідного сегмента.
3. Конденсатор за пп. 1 або 2, який відрізняється тим, що сегмент кожної поперечної перегородки встановлено з нахилом, протилежним нахилу поперечної перегородки.
Додаткова інформація
Назва патенту англійськоюVertical shell-and-coil condenser
Автори англійськоюVozna Anna Serhiivna, Mikulionok Ihor Olehovych
Назва патенту російськоюВертикальный кожухотрубный конденсатор
Автори російськоюМикуленок Игорь Олегович, Микульонок Игорь Олегович
МПК / Мітки
МПК: F28B 9/00, F28F 9/22, F28B 1/00
Мітки: кожухотрубний, вертикальний, конденсатор
Код посилання
