Щітковий фільтр

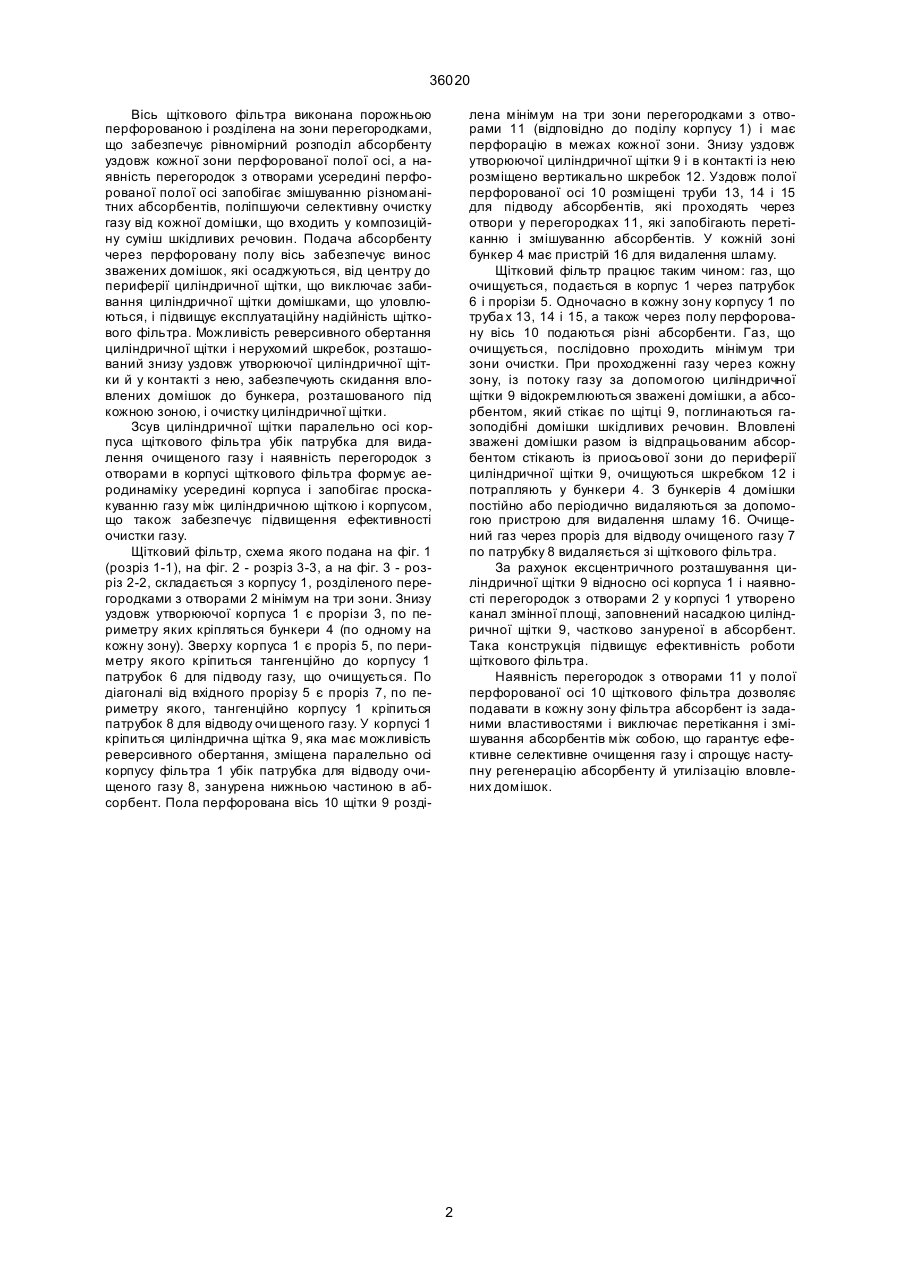

Щітковий фільтр, який складається з корпусу, патрубків для підведення i відведення газу, що очищується, бункерів для збору абсорбенту й вловлених домішок, циліндричної щітки з порожньою перфорованою віссю, що відрізняється тим, що корпус щіткового фільтру виконаний циліндричним із прорізами, два з яких розташовані зверху i по діагоналі корпусу щіткового фільтра, а мінімум три прорізи розташовані знизу уздовж утворюючої корпуса щіткового фільтра, до прорізів поверх i тангенційно до корпусу щі ткового фільтра кріпляться патрубки для підводу газу, що очи щується i відводу газу, який було очищено, а знизу корпуса щіткового фільтра до прорізів кріпляться мінімум три 36020 Bicь щіткового фільтра виконана порожньою перфорованою i розділена на зони перегородками, що забезпечує рівномірний розподіл абсорбенту уздовж кожної зони перфорованої полої oci, a наявність перегородок з отворами усередині перфорованої полої oci запобігає змішуванню різноманітних абсорбентів, поліпшуючи селективну очистку газу від кожної домішки, що входить у композиційну суміш шкідливих речовин. Подача абсорбенту через перфоровану полу вісь забезпечує винос зважених домішок, які осаджуються, від центру до периферії циліндричної щітки, що виключає забивання циліндричної щітки домішками, що уловлюються, i підвищує експлуатаційну надійність щіткового фільтра. Можливість реверсивного обертання циліндричної щітки i нерухомий шкребок, розташований знизу уздовж утворюючої циліндричної щітки й у контакті з нею, забезпечують скидання вловлених домішок до бункера, розташованого під кожною зоною, i очистку циліндричної щітки. Зсув циліндричної щітки паралельно oci корпуса щіткового фільтра убік патрубка для видалення очищеного газу i наявність перегородок з отворами в корпусі щіткового фільтра формує аеродинаміку усередині корпуса i запобігає проскакуванню газу між циліндричною щіткою i корпусом, що також забезпечує підвищення ефективності очистки газу. Щітковий фільтр, схема якого подана на фіг. 1 (розріз 1-1), на фіг. 2 - розріз 3-3, а на фіг. 3 - розріз 2-2, складається з корпусу 1, розділеного перегородками з отворами 2 мінімум на три зони. Знизу уздовж утворюючої корпуса 1 є прорізи 3, по периметру яких кріпляться бункери 4 (по одному на кожну зону). Зверху корпуса 1 є проріз 5, по периметру якого кріпиться тангенційно до корпусу 1 патрубок 6 для підводу газу, що очищується. По діагоналі від вхідного прорізу 5 є пpopiз 7, пo периметру якого, тангенційно корпусу 1 кріпиться патрубок 8 для відводу очи щеного газу. У корпусі 1 кріпиться циліндрична щітка 9, яка має можливість реверсивного обертання, зміщена паралельно oci корпусу фільтра 1 убік патрубка для відводу очищеного газу 8, занурена нижньою частиною в абсорбент. Пола перфорована вісь 10 щітки 9 розді лена мінімум на три зони перегородками з отворами 11 (відповідно до поділу корпусу 1) i має перфорацію в межах кожної зони. Знизу уздовж утворюючої циліндричної щітки 9 i в контакті із нею розміщено вертикально шкребок 12. Уздовж полої перфорованої oci 10 розміщені труби 13, 14 i 15 для підводу абсорбентів, які проходять через отвори у перегородках 11, які запобігають перетіканню i змішуванню абсорбентів. У кожній зоні бункер 4 має пристрій 16 для видалення шламу. Щітковий фільтр працює таким чином: газ, що очищується, подається в корпус 1 через патрубок 6 i прорізи 5. Одночасно в кожну зону корпусу 1 по труба х 13, 14 i 15, а також через полу перфоровану вісь 10 подаються різні абсорбенти. Газ, що очищується, послідовно проходить мінімум три зони очистки. При проходженні газу через кожну зону, із потоку газу за допомогою циліндричної щітки 9 відокремлюються зважені домішки, а абсорбентом, який стікає по щітці 9, поглинаються газоподібні домішки шкідливих речовин. Вловлені зважені домішки разом із відпрацьованим абсорбентом стікають із приосьової зони до периферії циліндричної щітки 9, очищуються шкребком 12 i потрапляють у бункери 4. З бункерів 4 домішки постійно або періодично видаляються за допомогою пристрою для видалення шламу 16. Очищений газ через проріз для відводу очищеного газу 7 по патрубку 8 видаляється зі щіткового фільтра. За рахунок ексцентричного розташування циліндричної щітки 9 відносно oci корпуса 1 i наявності перегородок з отворами 2 у корпусі 1 утворено канал змінної площі, заповнений насадкою циліндричної щітки 9, частково зануреної в абсорбент. Така конструкція підвищує ефективність роботи щіткового фільтра. Наявність перегородок з отворами 11 у полої перфорованої oci 10 щіткового фільтра дозволяє подавати в кожну зону фільтра абсорбент із заданими властивостями i виключає перетікання i змішування абсорбентів між собою, що гарантує ефективне селективне очищення газу i спрощує наступну регенерацію абсорбенту й утилізацію вловлених домішок. 2 Фіг. 3 Фіг. 1 Фіг. 2 36020 3 36020 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
