Спосіб одержання полімерних гідрогелей

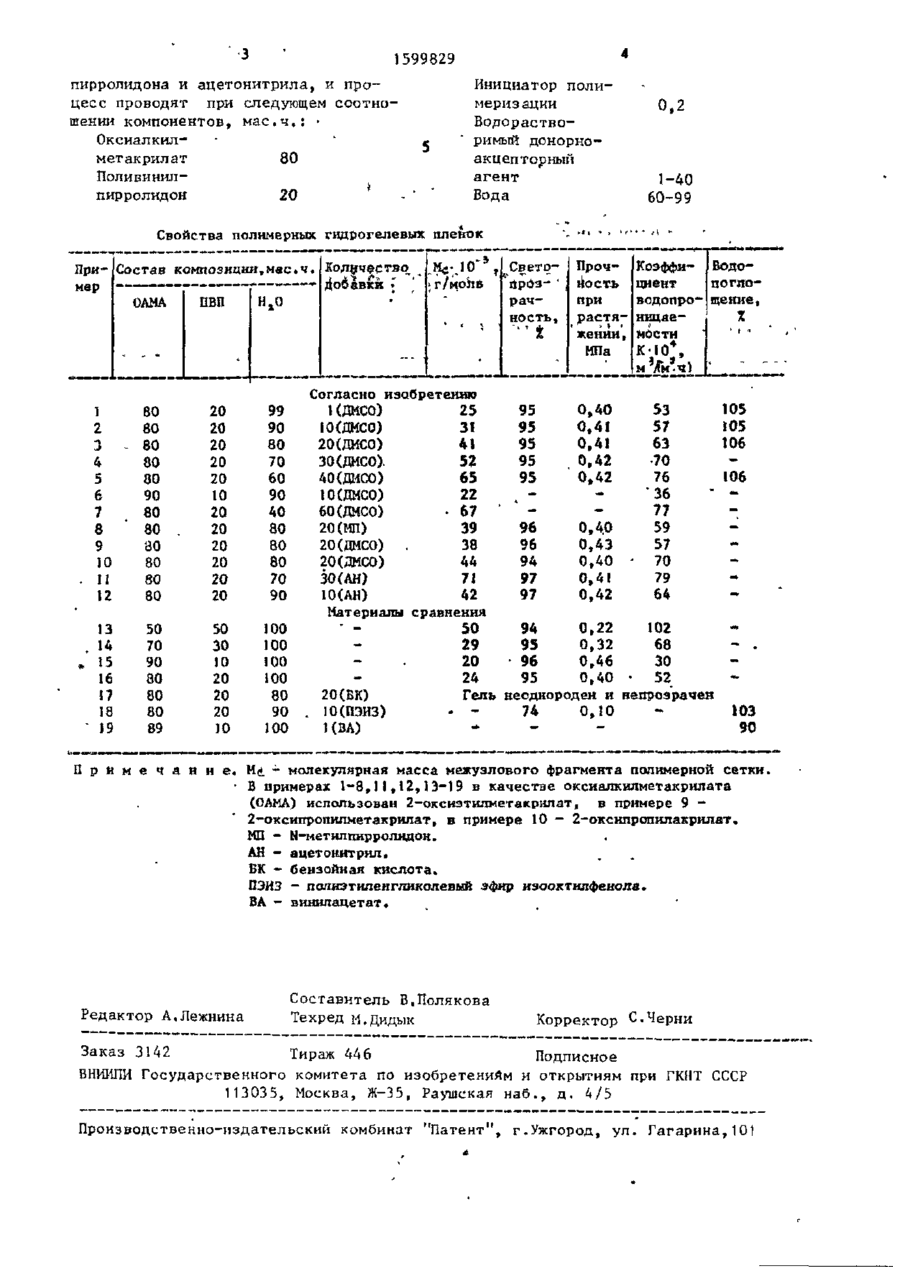

Изобретение относится к химии полимеров и п о з в о л я е т получить поли мерные гидрогели с повышенной водопроницаемостью (коэффициент водопроницаемости ( 5 3 - 7 9 ) ' 10 мэм"гч~!), что д о с т и г а е т с я радикальной сополимеризацией смеси с о с т а в а , м а с . ч . : о к сйалкилметакрилат 8 0 ; поливинилпирролидон мол.м. ПО00І20ОО 2 0 ; инициатор полимеризации 0 , 2 ; водорастворимый донорно-акцепторный агент 1-40; вода 6 0 - 9 9 , и использованием в к а ч е с т в е водорастворимого донорно-акцепторного а г е н т а вещества, выбранного из группы, состоящей из диметилсульфоксида L, Н-метилпирролидона,ацетонитрйла. 1 т а б л . Q Изобретение относится к химии и технологии полимеров, а именно к способу получения полимерных г и д р о г е л е й , и может быть использовано в биологической и медицинской технике для с о з д а н и я гидрогелевых сорбентов и устройств. метилсульфоксида (ДМСО) и полимери- . зуют смесь до образования геля между двумя стеклянными пластинами с т о л щиной з а з о р а 0 , 4 мм. Полученный в в и - ' д е пленки гидрогель имеет х а р а к т е р и с тики, приведенные в т а б л и ц е . Ф о р м у л а Целью изобретения я в л я е т с я повышение водопроницаемости полимерных гидрогелей при сохранении их с в е т о прозрачности и прочности. Способ осуществляют следующим образом. П р и м е р 1. 30 м а с . ч . оксиэтилметакрилата (ОЭМ), 20 м а с . ч . полиН-винилпирролидона с м о л . м . 11000± 1 2 0 0 0 (ПВП) и 0 , 2 м а с . ч . персульфат а калия (ПС) растворяют в 99 м а с . ч . воды, добавляют к смеси 1 м а с . ч . ди и з о б р е т е н и я Способ получения полимерных г и д р о гелей путем радикальной сополимеризации в зодном р а с т в о р е оксиалкилмет а к р и л а т а , поливинилпирролидона и добавки, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения водопроницаемости полимерных гидрогелей при сохранении светопрозрачности и прочн о с т и , в к а ч е с т в е добавки испольчуют водорастворимый донорно-акцепторный а г е н т , выбранный и з группы, с о с т о я щей из диметилсулыЬоксида, N-метил .J \ 3 1599829 пирролидона и ацетонитрила, и процесс проводят при следующем соотношении компонентов, мас.ч.: • Оксиалкил' г метакрилат 80 Поливинилпирролидон 20 -' Инициатор полимеризации Водорастворимый донорноакцепторный агент Вода 0,2 1-40 60-99 Свойства полимерных гидрогелевых плекок При- Состав композиция,мас.ч, Количество добавки мер ПВП ОАМА >г/молВ Светоііроз- ' рачность, "" і 1 2 3 4 5 6 7 8 9 10 . 11 12 80 80 80 80 80 90 80 80 30 80 80 80 20 20 20 20 20 10 20 20 20 20 20 20 99 90 80 70 60 90 40 80 80 80 70 90 13 14 • 15 16 17 18 • 19 50 70 90 80 80 80 89 50 30 10 20 20 20 10 100 100 100 100 80 90 100 Прочность при растяженин, М а П Коэффи- Водопоглоциент водопро- щение, ницаеX мости • * К-10 , м /Сы-ч) Согласно изобретению 1(ДМСО) 25 95 53 0,40 Ю(ДМСО) 95 57 31 0,41 20(ДМСО) 41 95 63 0,41 •70 ЗО(ДИСО). 95 52 0,42 76 40(ДМСО) 65 95 ' 0,42 10(ДМСО) 22 36 60(ДМСО) • 67 77 20(МП) 39 96 59 0,4.0 20(ДМСО) . 38 96 57 0,43 20(ДМСО) 44 94 0,40 - 70 79 30(АН) 71 97 0,41 64 10 (АН) 42 97 0,42 Материалы сравнения 102 50 94 0,22 68 29 95 0,32 30 20 96 0,46 24 95 0,40 • 52 20(БК) Гель ізеоднороден н непрозрачен . Ю(ПЭИЗ) 74 - 0,10 — НВА) • » 4 105 105 106 106 •ft _ . 103 90 П р и м е ч а н и е . Мн - молекулярная масса межузлового фрагмента полимерной сетки. В примерах 1-8,11,12,13-19 в качестве оксиалкилметакрилата (ОАМА) использован 2-оксиэтилметакрнлат, в примере 9 — 2-оксипропилметакрилат, в примере 10 — 2-оксипропилакрилат, М - Ы-метилпирролидон. П А - ацетонитрил. Н БК - бензойная кислота. ПЭИЗ - полнэтиленгликолевый эфир нэооктилфенола. В - виннлацетат. А Редактор А.Лежнина Составитель В.Полякова Техред м.Дидык Корректор С.Черни Заказ 3142 Тираж 446 Подписное ВНИИПИ Государственного комитета по изобретенийм и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . А/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
