Вібраційна сушарка

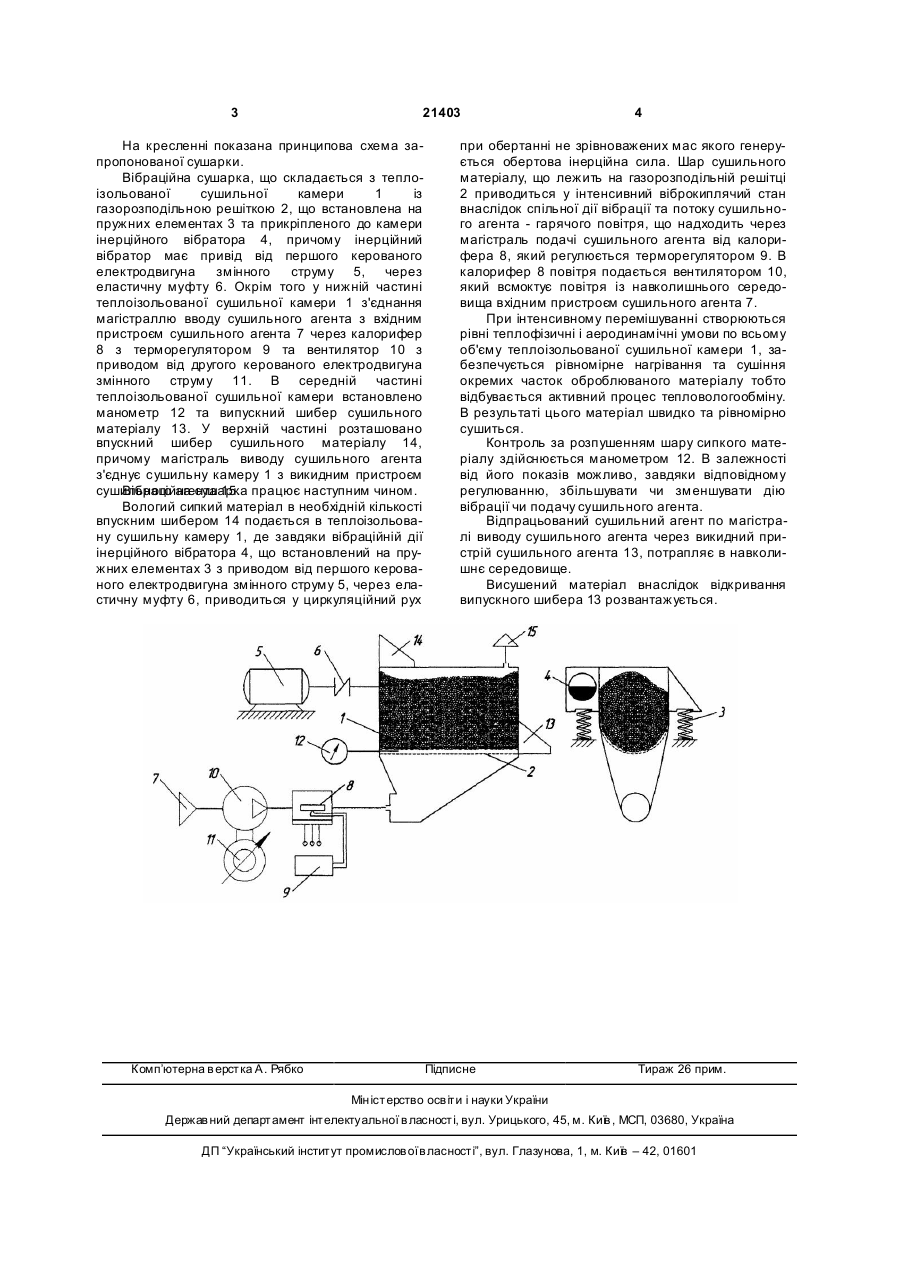

Вібраційний сушарка, що складається з сушильної камери із газорозподільною решіткою, що встановлена на пружних елементах, та прикріпленого до камери вібратора, яка відрізняється тим, що як вібратор використано інерційний вібратор, 3 21403 На кресленні показана принципова схема запропонованої сушарки. Вібраційна сушарка, що складається з теплоізольованої сушильної камери 1 із газорозподільною решіткою 2, що встановлена на пружних елементах 3 та прикріпленого до камери інерційного вібратора 4, причому інерційний вібратор має привід від першого керованого електродвигуна змінного струму 5, через еластичну муфту 6. Окрім того у нижній частині теплоізольованої сушильної камери 1 з'єднання магістраллю вводу сушильного агента з вхідним пристроєм сушильного агента 7 через калорифер 8 з терморегулятором 9 та вентилятор 10 з приводом від другого керованого електродвигуна змінного струму 11. В середній частині теплоізольованої сушильної камери встановлено манометр 12 та випускний шибер сушильного матеріалу 13. У верхній частині розташовано впускний шибер сушильного матеріалу 14, причому магістраль виводу сушильного агента з'єднує сушильну камеру 1 з викидним пристроєм сушильного агента 15. працює наступним чином. Вібраційна сушарка Вологий сипкий матеріал в необхідній кількості впускним шибером 14 подається в теплоізольовану сушильну камеру 1, де завдяки вібраційній дії інерційного вібратора 4, що встановлений на пружних елементах 3 з приводом від першого керованого електродвигуна змінного струму 5, через еластичну муфту 6, приводиться у циркуляційний рух Комп’ютерна в ерстка А. Рябко 4 при обертанні не зрівноважених мас якого генерується обертова інерційна сила. Шар сушильного матеріалу, що лежить на газорозподільній решітці 2 приводиться у інтенсивний віброкиплячий стан внаслідок спільної дії вібрації та потоку сушильного агента - гарячого повітря, що надходить через магістраль подачі сушильного агента від калорифера 8, який регулюється терморегулятором 9. В калорифер 8 повітря подається вентилятором 10, який всмоктує повітря із навколишнього середовища вхідним пристроєм сушильного агента 7. При інтенсивному перемішуванні створюються рівні теплофізичні і аеродинамічні умови по всьому об'єму теплоізольованої сушильної камери 1, забезпечується рівномірне нагрівання та сушіння окремих часток оброблюваного матеріалу тобто відбувається активний процес тепловологообміну. В результаті цього матеріал швидко та рівномірно сушиться. Контроль за розпушенням шару сипкого матеріалу здійснюється манометром 12. В залежності від його показів можливо, завдяки відповідному регулюванню, збільшувати чи зменшувати дію вібрації чи подачу сушильного агента. Відпрацьований сушильний агент по магістралі виводу сушильного агента через викидний пристрій сушильного агента 13, потрапляє в навколишнє середовище. Висушений матеріал внаслідок відкривання випускного шибера 13 розвантажується. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
