Лоткова вібраційна сушарка для дисперсних матеріалів
Номер патенту: 37394
Опубліковано: 15.05.2001
Автори: Денісов Павло Дмитрович, Зозуляк Ігор Анатолійович, Берник Павло Степанович
Формула / Реферат
Лоткова вібраційна сушарка для дисперсних матеріалів, яка містить в собі встановлений при допомозі пружних елементів на нерухомій станині корпус у вигляді лотка з агрегатованими віброзбуджувачами, яка відрізняється тим, що віброзбуджувачі встановлено на кінцях корпуса з можливістю синхронного протифазного обертання перпендикулярно до бокової поверхні корпуса при допомозі різновисоких опор, при цьому на вихідному кінці корпуса віброзбуджувач встановлено з можливістю вертикального переміщення, наприклад при допомозі гвинтового механізму.
Текст

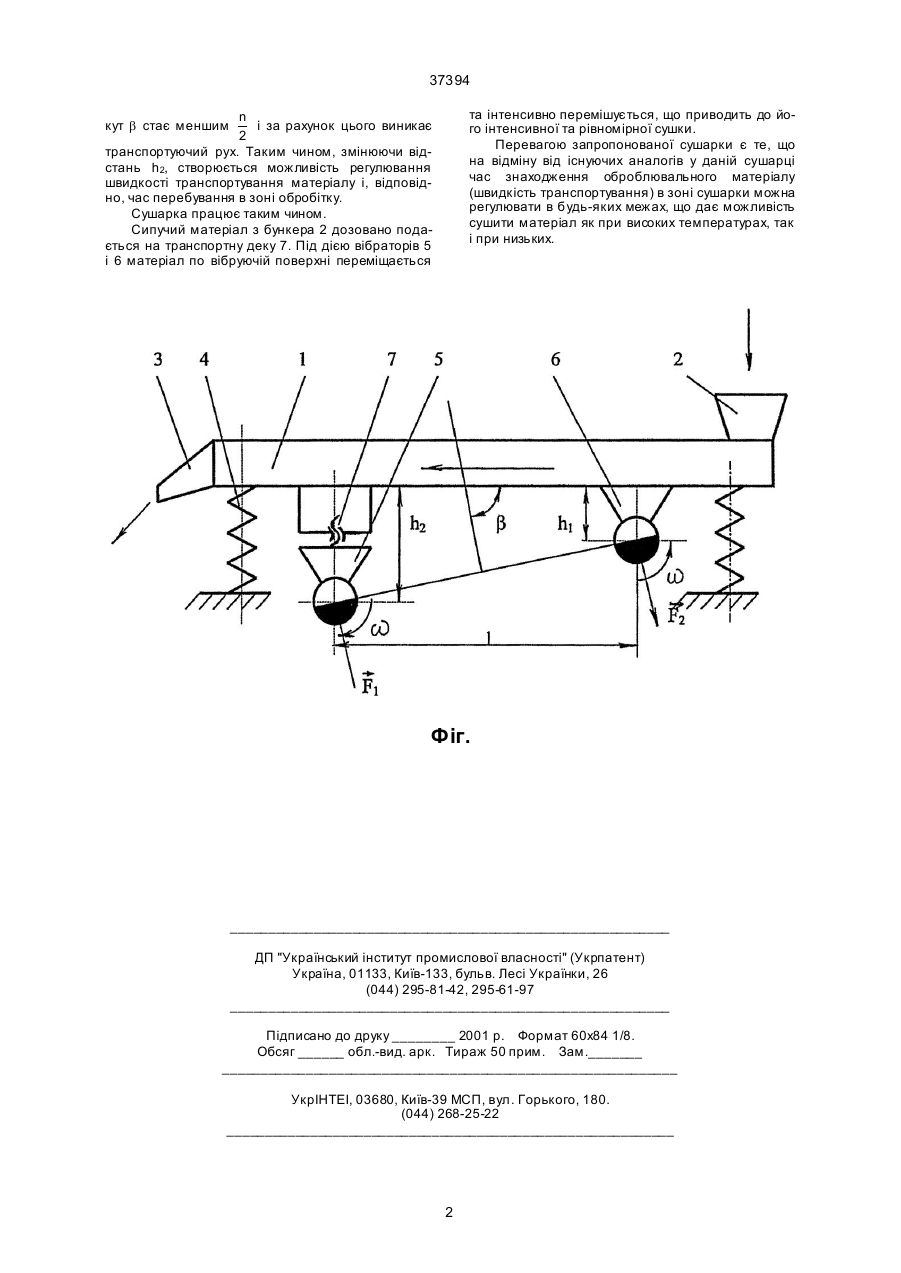

Лоткова вібраційна сушарка для дисперсних матеріалів, яка містить в собі встановлений при 37394 та інтенсивно перемішується, що приводить до його інтенсивної та рівномірної сушки. Перевагою запропонованої сушарки є те, що на відміну від існуючих аналогів у даній сушарці час знаходження оброблювального матеріалу (швидкість транспортування) в зоні сушарки можна регулювати в будь-яких межах, що дає можливість сушити матеріал як при високих температурах, так і при низьких. n і за рахунок цього виникає 2 транспортуючий рух. Таким чином, змінюючи відстань h2, створюється можливість регулювання швидкості транспортування матеріалу і, відповідно, час перебування в зоні обробітку. Сушарка працює таким чином. Сипучий матеріал з бункера 2 дозовано подається на транспортну деку 7. Під дією вібраторів 5 і 6 матеріал по вібруючій поверхні переміщається кут b стає меншим Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюTrough vibration dryer for disperse materials
Автори англійськоюBernyk Pavlo Stepanovych, Denisov Pavlo Dmytrovych, Zozuliak Ihor Anatoliiovych
Назва патенту російськоюЛоточная вибрационная сушилка для дисперсных материалов
Автори російськоюБерник Павел Степанович, Денисов Павел Дмитриевич, Зозуляк Игорь Анатольевич
МПК / Мітки
МПК: F26B 17/26
Мітки: дисперсних, матеріалів, вібраційна, льоткова, сушарка
