Ключ для туб

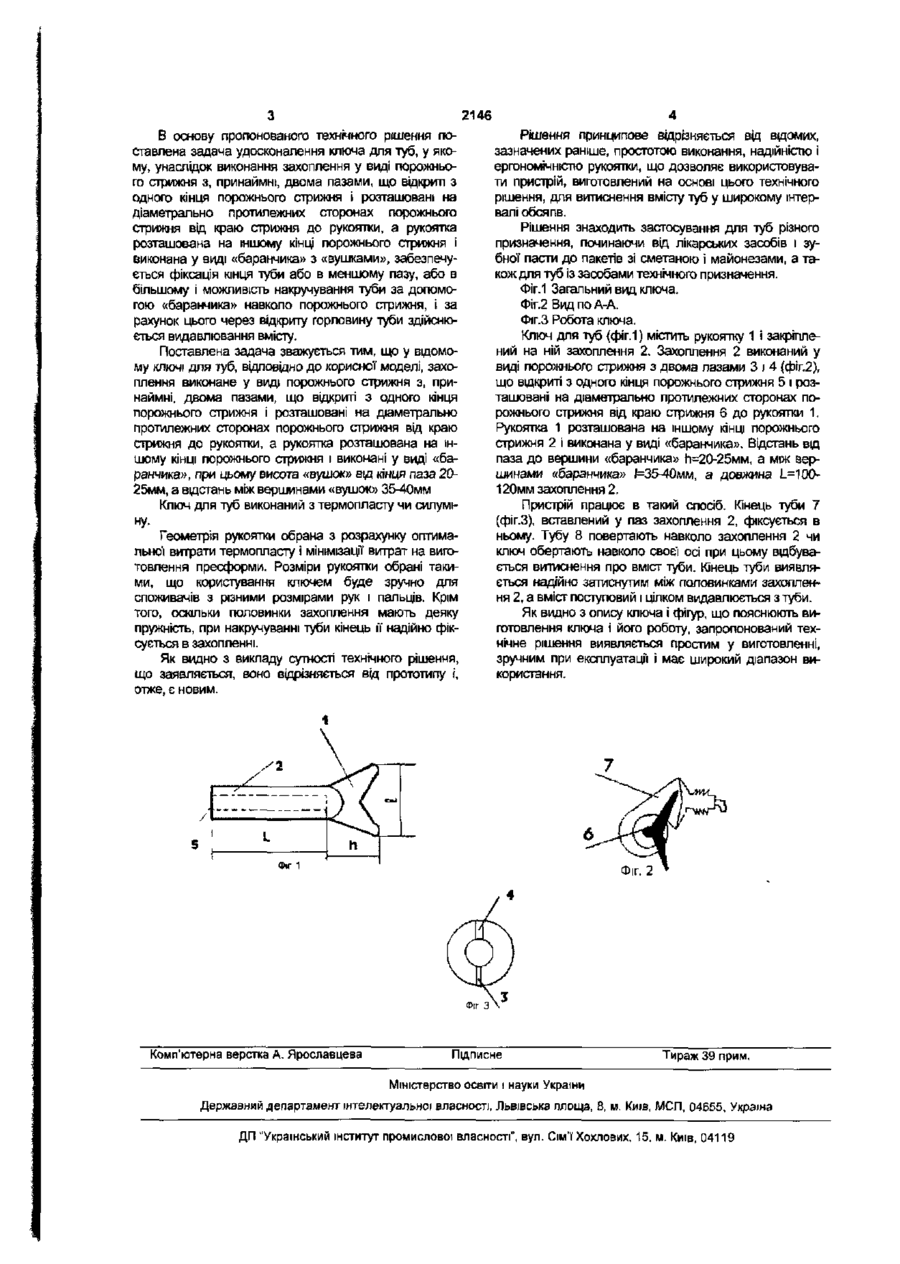

1. Ключ для туб, що містить рукоятку і закріплене на ній захоплення, який відрізняється тим, що захоплення виконане у вигляді порожнього стрижня з, принаймні, двома пазами, що відкриті з одного кінця порожнього стрижня і розташовані на діаметрально протилежних сторонах порожнього стрижня від краю стрижня до рукоятки, а рукоятка розташована на іншому кінці порожнього стрижня і виконана у вигляді «баранчика», при цьому висота «вушок» від кінця паза 20-25мм, а відстань між вершинами «вушок» 35-40ММ. 2. Ключ для туб за п.1, який відрізняється тим, що рукоятка і захоплення виконані з термопласту або силуміну. Корисна модель відноситься до побутових пристосувань і може бути використаній як ключ для туб з метою більш повного витягу вмісту методом поступового його видавлювання з деформованого при цьому об'єму. В даний час для збереження, транспортування і використання рідких, пастоподібних і гелієвих речовин велике поширення одержали тубові ємності різних розмірів, з якими споживач зустрічається як на виробництві, так і в побуті. Цей зручний засіб володіє поруч переваг перед іншими видами тари, однак не позбавлено недоліку. Вщомо, що при використанні таких обсяпв, як туби, частина вмісту неодмінно залишається в тубі і викидається разом з тубою. Ця обставина обмежує використання туб не тільки з речовинами, що досить дорогі і витрачаються у великих кількостях, але і при малих витратах, наприклад у побуті. Для рішення цієї проблеми, наприклад у радіоелектроніці, був запропонований пристрій для витиснення рідких і пастоподібних речовин і суспензій з туб, що містить камеру, канали подачі робочого агента, планшайбу з гніздом для кріплення туби й ін. [див опис до авт. св. СРСР №1219471, М. кл. 65D35/28, опубл. 23.03.84]. Пристрій працює за рахунок витиснення вмісту туби піц впливом робочого агента, спрямованого в камеру вщ джерела робочого агента. Описане вище пристрій дозволяє витісняти рідку суміш з туб у потрібних обсягах і може бути корисно в умовах серійного виробництва, що вимагає подачі вивірених доз і т.п. Однак такий пристрій занадто складний, щоб бути використаним у дрібносерійному виробництві, одноразово чи просто в побуті Вщомий і інший більш простий ПІДХІД до питання більш повного звільнення туб [див., наприклад, опис до авт. св. СРСР №1634592, М.кл. У 65D35/28, опубл. 15.03.91], що пропонує тубу, що містить корпус, на одному кінці якої встановлена горловина, що подає, Інший кінець з'єднаний за допомогою прямолінійного шва, а на стінці , розташованої по одну зі сторін щодо площини, що проходить через вісь туби і прямолінійна ділянка шва, виконані поперечні зубці, що являють собою вигини стінки. Передбачається, що конструкція такої туби забезпечить більш повне спорожнювання туби за рахунок накручування туби на прямолінійний елемент наприкінці туби, а зубці забезпечать необхідну компенсацію довжини зовнішньої спнки. Однак така туба може бути тільки з м'якого металевого матеріалу, а полімерні туби будуть розкручуватися, й усе треба повторювати знову. Найбільш близьким до рішення, що заявляється, по призначенню, технічній сутності і результату, що досягається, при використанні є ключ для туб, що містить рукоятку і закріплений на ній захоплення [див. опис до патенту СРСР №936802, М.кл. У 65D35/28, опубл. 15.06.82], у якому захоплення виконане з двох розташованих із зазором стрижнів. Ключ виконаний із пружного металу або з пружного скловолокнистого матеріалу, або з пластмасового матеріалу. Технічне рішення, представлене в описі і на малюнках пропонує досить складний метод використання, при цьому рукоятка ключа не враховує розмаїтість людських рук, тому ключ у цілому не зручний в експлуатації, що також знижує його функціональні можливості. Тому метою пропонованого рішення являється спрощування конструкції та розширення функціональних можливостей пристрою.
