Опора для клавіатури комп’ютера

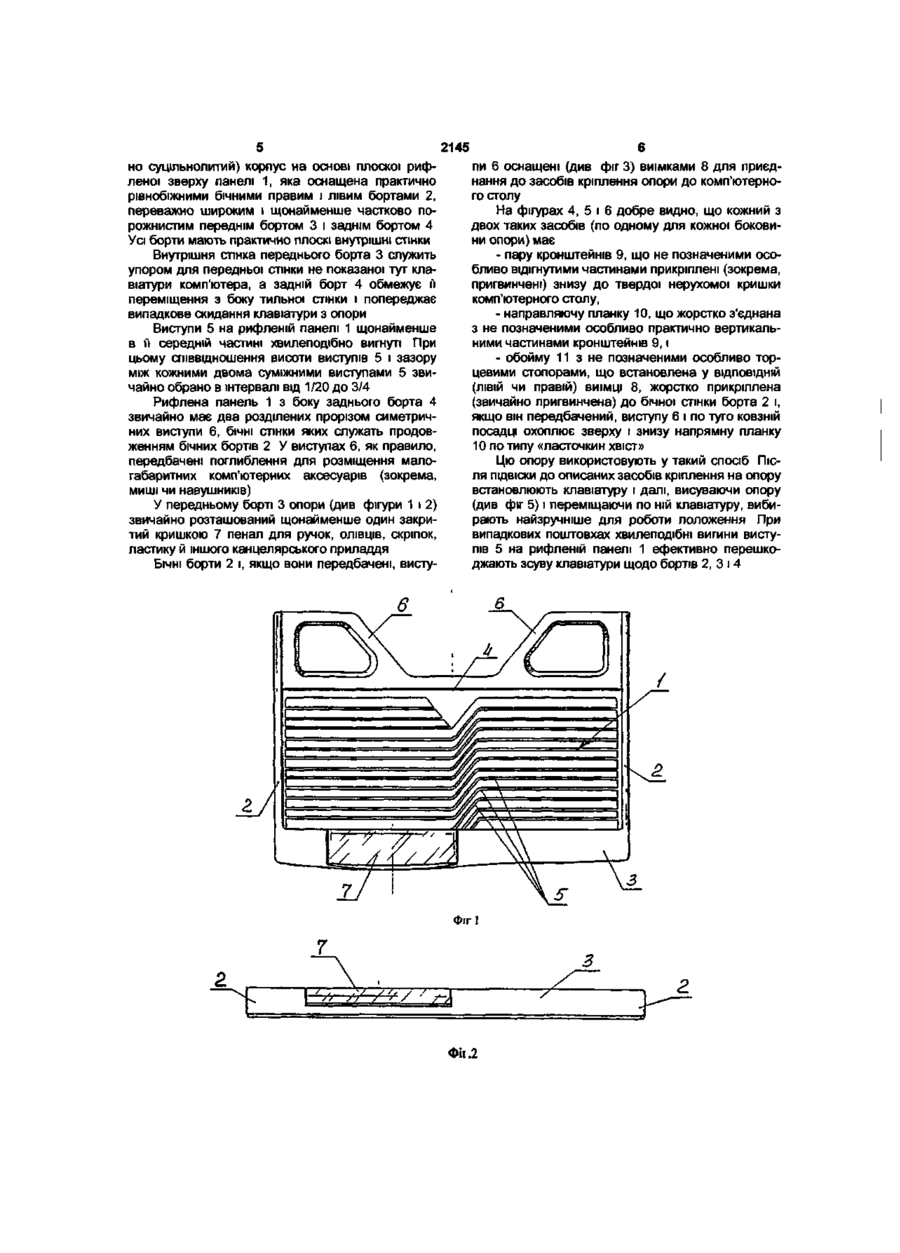

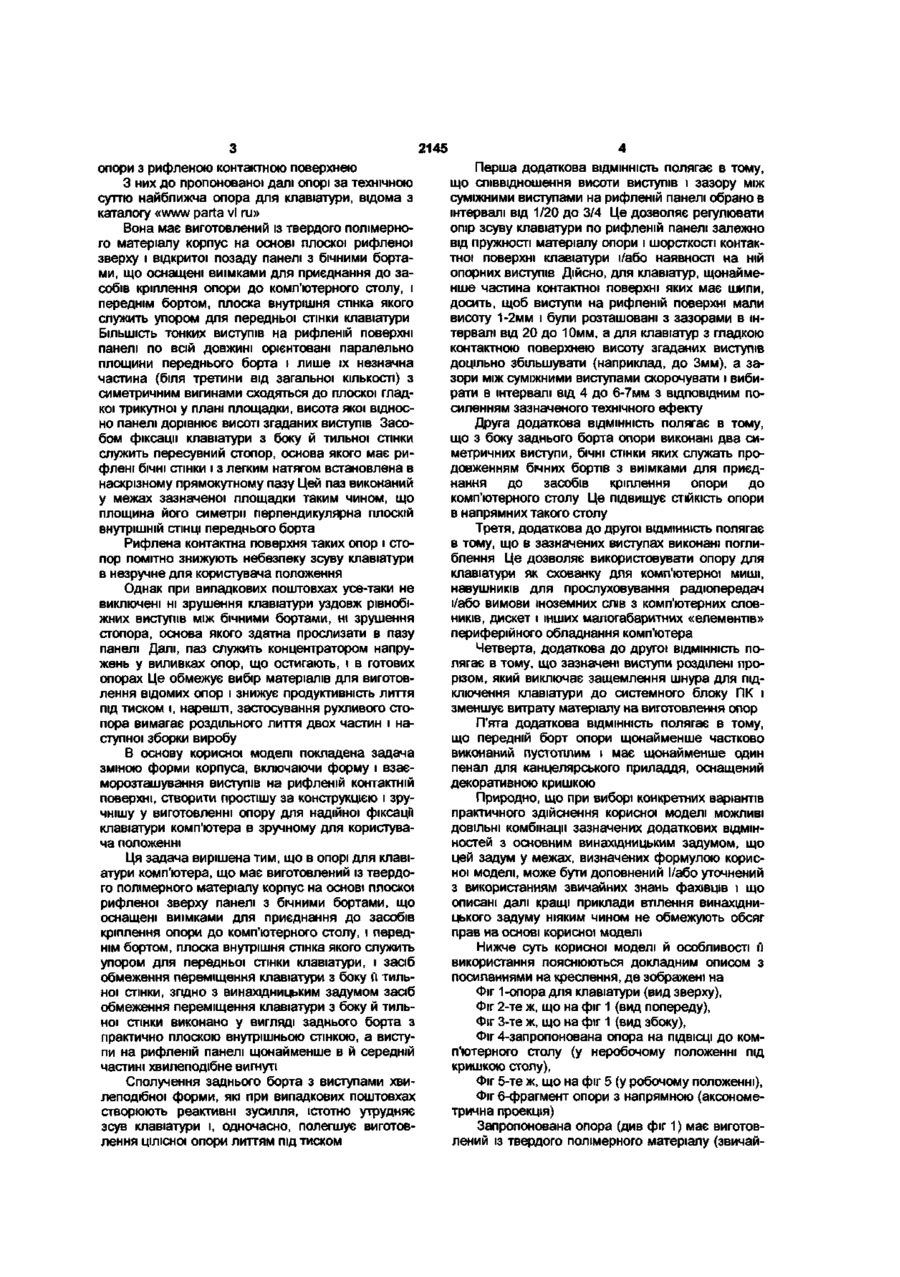

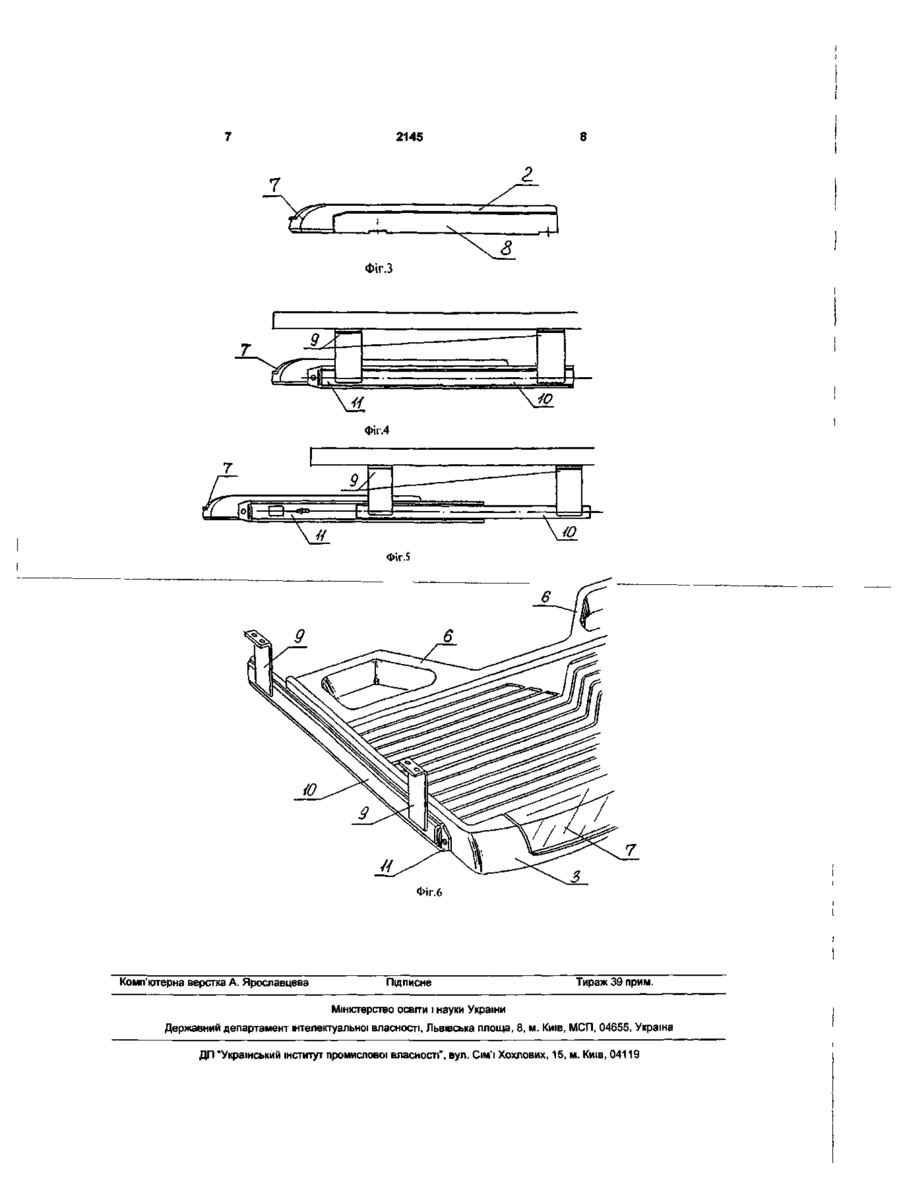

1 Опора для клавіатури комп'ютера, що має виготовлений із твердого полімерного матеріалу корпус на основі плоскої рифленої зверху панелі з бічними бортами, які оснащені виїмками для приєднання до засобів кріплення опори до комп'ютерного столу, і переднім бортом, внутрішня плоска стінка якого служить упором для передньої стінки клавіатури, і засіб обмеження переміщення клавіатури з боку її тильної стінки, яка відрізняється тим, що засіб обмеження переміщення клавіатури з боку її тильної стінки виконаний у вигляді заднього борту з практично плоскою внутрішньою стінкою, а виступи на рифленій панелі щонайменше в й середній частині хвилеподібно вигнуті Корисна модель відноситься до конструкції переважно висувних опор для клавіатур комп'ютерів Такі опори можуть бути включені до складу робочих столів, використовуваних для роботи на персональних комп'ютерах (далі ПК) Загальновідомо, що продуктивність праці і стомлюваність людей, регулярно і подовгу працюючих на ПК, істотно залежить від стабільної фіксації засобів уведення команд і даних і, зокрема клавіатури, у такому положенні, що найзручніше для конкретного користувача Стабільність положення клавіатури відносно працівника особливо важлива при введенні команд і даних наосліп Навіть починаючому користувачеві зрозуміло, що установка клавіатури безпосередньо на тверду (і звичайно гладку) кришку письмового чи іншого неспеціалізованого столу істотно утрудняє виконання вищевказаної умови Тому як опори для клавіатури всі частіше використовують висувні дошки, розташовані під нерухомими кришками спеціалізованих «комп'ютерних столів» Однак навіть додання шорсткості контактній поверхні таких дощок не виключає ви 2 Опора за п 1, яка відрізняється тим, що співвідношення висоти виступів і зазору між суміжними виступами на рифленій панелі обрано в інтервалі від 1/20 до 3/4 3 Опора за п 1, яка відрізняється тим, що з боку п заднього борту виконані два симетричних виступи, бічні стінки яких служать продовженням бічних бортів з виїмками для приєднання до засобів кріплення опори до комп'ютерного столу 4 Опора за п 3, яка відрізняється тим, що в зазначених виступах виконані поглиблення 5 Опора за п 3, яка відрізняється тим, що зазначені виступи розділені прорізом 6 Опора за п 1, яка відрізняється тим, що її передній борт щонайменше частково виконаний пустотілим і має щонайменше один пенал для канцелярського приладдя, оснащений декоративною кришкою падковий зсув клавіатури і збій у роботі на час, необхідний для поновлення найзручнішого положення користувача відносно клавішної панелі Нині на ринку комп'ютерних аксесуарів з'явилися спеціалізовані опори, що істотно зменшують небезпеку випадкового зсуву клавіатур ПК Прикладом може служити опора фірми Circle Data (Тайвань) Вона має твердий пластмасовий корпус на основі плоскої гладкої зверху панелі з заднім і бічним бортами й упором для передньої стінки клавіатури Висота упора складає від 1/2 до 2/3 висоти бічних бортів, а його ширина достатня для поглиблень під канцелярське приладдя При цьому відстань між бічними бортами істотно перевищує довжину, а відстань між внутрішніми стінками заднього борта й упора помітно перевищує ширину стандартної прямокутної в плані клавіатури Такі ВІДНОСНІ розміри опори обумовлені тим, що форма і габаритні розміри клавіатур у плані різні навіть у тих самих виробників Тому зсуви клавіатури по гладкій панелі описаної опори практично неминучі і тому ж бажані ю 2145 опори з рифленою контактною поверхнею З них до пропонованої далі опорі за технічною суттю найближча опора для клавіатури, відома з каталогу «www parta vl ru» Вона має виготовлений із твердого полімерного матеріалу корпус на основі плоскої рифленої зверху і відкритої позаду панелі з бічними бортами, що оснащені виїмками для приєднання до засобів кріплення опори до комп'ютерного столу, і переднім бортом, плоска внутрішня стінка якого служить упором для передньої стінки клавіатури БІЛЬШІСТЬ ТОНКИХ виступів на рифленіи поверхні панелі по всій довжині орієнтовані паралельно площини переднього борта і лише їх незначна частина (біля третини від загальної КІЛЬКОСТІ) З симетричним вигинами сходяться до плоскої гладкої трикутної у плані площадки, висота якої відносно панелі дорівнює висоті згаданих виступів Засобом фіксації клавіатури з боку й тильної стінки служить пересувний стопор, основа якого має рифлені бічні стінки і з легким натягом встановлена в наскрізному прямокутному пазу Цей паз виконаний у межах зазначеної площадки таким чином, що площина його симетрії перпендикулярна плоскій внутрішній СТІНЦІ переднього борта Рифлена контактна поверхня таких опор і стопор помітно знижують небезпеку зсуву клавіатури в незручне для користувача положення Однак при випадкових поштовхах усе-таки не виключені ні зрушення клавіатури уздовж рівнобіжних виступів між бічними бортами, ні зрушення стопора, основа якого здатна прослизати в пазу панелі Далі, паз служить концентратором напружень у виливках опор, що остигають, і в готових опорах Це обмежує вибір матеріалів для виготовлення відомих опор і знижує продуктивність лиття під тиском і, нарешті, застосування рухливого стопора вимагає роздільного лиття двох частин і наступної зборки виробу В основу корисної моделі покладена задача зміною форми корпуса, включаючи форму і взаєморозташування виступів на рифленіи контактній поверхні, створити простішу за конструкцією і зручнішу у виготовленні опору для надійної фіксації клавіатури комп'ютера в зручному для користувача положенні Ця задача вирішена тим, що в опорі для клавіатури комп'ютера, що має виготовлений із твердого полімерного матеріалу корпус на основі плоскої рифленої зверху панелі з бічними бортами, що оснащені виїмками для приєднання до засобів кріплення опори до комп'ютерного столу, і переднім бортом, плоска внутрішня стінка якого служить упором для передньої стінки клавіатури, і засіб обмеження переміщення клавіатури з боку й тильної стінки, згідно з винахідницьким задумом засіб обмеження переміщення клавіатури з боку й тильної стінки виконано у вигляді заднього борта з практично плоскою внутрішньою стінкою, а виступи на рифленіи панелі щонайменше в й середній частині хвилеподібне вигнуті Сполучення заднього борта з виступами хвилеподібної форми, які при випадкових поштовхах створюють реактивні зусилля, істотно утрудняє зсув клавіатури і, одночасно, полегшує виготовлення цілісної опори литтям під тиском Перша додаткова ВІДМІННІСТЬ полягає в тому, що співвідношення висоти виступів і зазору між суміжними виступами на рифленіи панелі обрано в інтервалі від 1/20 до 3/4 Це дозволяє регулювати опір зсуву клавіатури по рифленіи панелі залежно від пружності матеріалу опори і шорсткості контактної поверхні клавіатури і/або наявності на ній опорних виступів Дійсно, ДЛЯ клавіатур, щонайменше частина контактної поверхні яких має шипи, досить, щоб виступи на рифленіи поверхні мали висоту 1-2мм і були розташовані з зазорами в інтервалі від 20 до 10мм, а для клавіатур з гладкою контактною поверхнею висоту згаданих виступів доцільно збільшувати (наприклад, до Змм), а зазори між суміжними виступами скорочувати і вибирати в інтервалі від 4 до 6-7мм з ВІДПОВІДНИМ посиленням зазначеного технічного ефекту Друга додаткова ВІДМІННІСТЬ полягає в тому, що з боку заднього борта опори виконані два симетричних виступи, бічні стінки яких служать продовженням бічних бортів з виїмками для приєднання до засобів кріплення опори до комп'ютерного столу Це підвищує СТІЙКІСТЬ опори в напрямних такого столу Третя, додаткова до другої ВІДМІННІСТЬ полягає в тому, що в зазначених виступах виконані поглиблення Це дозволяє використовувати опору для клавіатури як схованку для комп'ютерної миші, навушників для прослуховування радіопередач і/або вимови іноземних слів з комп'ютерних словників, дискет і інших малогабаритних «елементів» периферійного обладнання комп'ютера Четверта, додаткова до другої ВІДМІННІСТЬ полягає в тому, що зазначені виступи розділені прорізом, який виключає защемлення шнура для підключення клавіатури до системного блоку ПК і зменшує витрату матеріалу на виготовлення опор П'ята додаткова ВІДМІННІСТЬ полягає в тому, що передній борт опори щонайменше частково виконаний пустотілим і має щонайменше один пенал для канцелярського приладдя, оснащений декоративною кришкою Природно, що при виборі конкретних варіантів практичного здійснення корисної моделі можливі ДОВІЛЬНІ комбінації зазначених додаткових відмінностей з основним винахідницьким задумом, що цей задум у межах, визначених формулою корисної моделі, може бути доповнений І/або уточнений з використанням звичайних знань фахівців і що описані далі кращі приклади втілення винахідницького задуму ніяким чином не обмежують обсяг прав на основі корисної моделі Нижче суть корисної моделі й особливості її використання пояснюються докладним описом з посиланнями на креслення, де зображені на Фіг 1 -опора для клавіатури (вид зверху), Фіг 2-те ж, що на фіг 1 (вид попереду), Фіг 3-те ж, що на фіг 1 (вид збоку), Фіг 4-запропонована опора на ПІДВІСЦІ ДО комп'ютерного столу (у неробочому положенні під кришкою столу), Фіг 5-те ж, що на фіг 5 (у робочому положенні), Фіг 6-фрагмент опори з напрямною (аксонометрична проекція) Запропонована опора (див фіг 1) має виготовлений із твердого полімерного матеріалу (звичай 2145 но суцшьнолитий) корпус на основі плоскої рифленої зверху панелі 1, яка оснащена практично рівнобіжними бічними правим і лівим бортами 2, переважно широким і щонайменше частково порожнистим переднім бортом 3 і заднім бортом 4 Усі борти мають практично плоскі внутрішні стінки Внутрішня стінка переднього борта 3 служить упором для передньої стінки не показаної тут клавіатури комп'ютера, а задній борт 4 обмежує м переміщення з боку тильної стінки і попереджає випадкове скидання клавіатури з опори Виступи 5 на рифленій панелі 1 щонайменше в п середній частині хвилеподібно вигнуті При цьому співвідношення висоти виступів 5 і зазору між кожними двома суміжними виступами 5 звичайно обрано в інтервалі від 1/20 до 3/4 Рифлена панель 1 з боку заднього борта 4 звичайно має два розділених прорізом симетричних виступи 6, бічні стінки яких служать продовженням бічних бортів 2 У виступах 6, як правило, передбачені поглиблення для розміщення малогабаритних комп'ютерних аксесуарів (зокрема, миші чи навушників) У передньому борті 3 опори (див фігури 1 і 2) звичайно розташований щонайменше один закритий кришкою 7 пенал для ручок, ОЛІВЦІВ, скріпок, ластику й іншого канцелярського приладдя БІЧНІ борти 2 і, якщо вони передбачені, висту пи 6 оснащені (див фіг 3) виїмками 8 для приєднання до засобів кріплення опори до комп'ютерного столу На фігурах 4, 5 і 6 добре видно, що кожний з двох таких засобів (по одному для кожної боковини опори) має - пару кронштейнів 9, що не позначеними особливо відігнутими частинами прикріплені (зокрема, пригвинчені) знизу до твердої нерухомої кришки комп'ютерного столу, - направляючу планку 10, що жорстко з'єднана з не позначеними особливо практично вертикальними частинами кронштейнів 9, і - обойму 11 з не позначеними особливо торцевими стопорами, що встановлена у ВІДПОВІДНІЙ (ЛІВІЙ ЧИ правій) виїмці 8, жорстко прикріплена (звичайно пригвинчена) до бічної стінки борта 2 і, якщо він передбачений, виступу 6 і по туго ковзній посадці охоплює зверху і знизу напрямну планку 10 по типу «ласточкин хвіст» Цю опору використовують у такий спосіб Після ПІДВІСКИ до описаних засобів кріплення на опору встановлюють клавіатуру і далі, висуваючи опору (див фіг 5) і переміщаючи по ній клавіатуру, вибирають найзручніше для роботи положення При випадкових поштовхах хвилеподібні вигини виступів 5 на рифленій панелі 1 ефективно перешкоджають зсуву клавіатури щодо бортів 2, 3 і 4 Фігі //' // / ' / ' Ґ~Л Фіі.2 2145 a Фіг.З Фіг.4 \ю_ Фіг.5 Фіг.6 Комп'ютерна верстка А. Ярославцева Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
