Механічний сигналізатор рівня

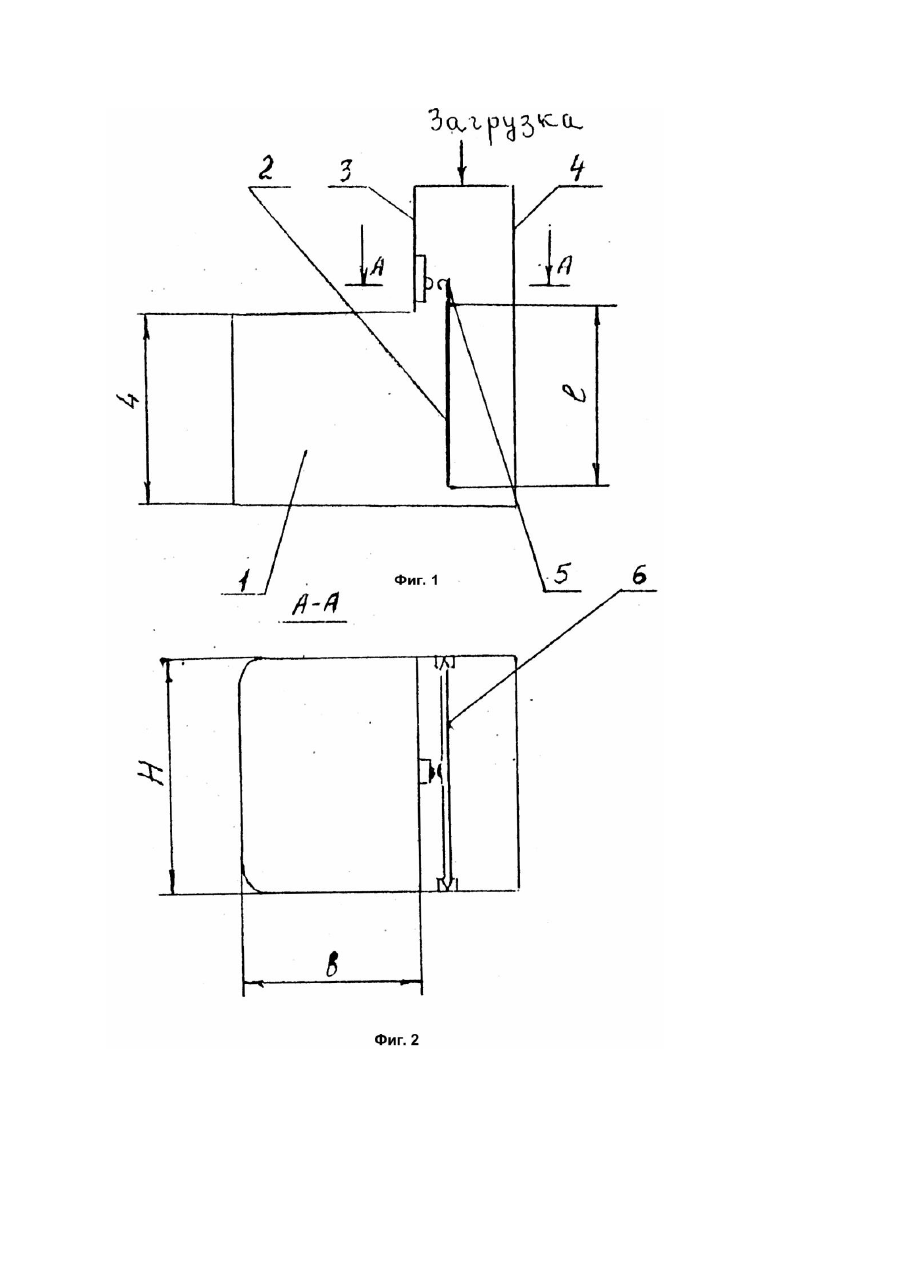

Предполагаемое изобретение относится к измерительной технике и может быть использовано, в частности, для измерения уровня сыпучих сред. Известно устройство для измерения уровня (реле уровня), состоящее из гибкого стального прутка, корпуса и контактного устройства, включенного в цепь сигнализации (Цикерман Л.Я. Ефремов Е.А. Измерение уровней жидкостей и сыпучих материалов в коммунальном хозяйстве. М.: Изд-во лит-ры по строительству, 1964. - С.132 135). Недостатками известного устройства для измерения уровня (реле уровня) является наличие ложных срабатываний, низкая точность срабатываний и недостаточная надежность в эксплуатации. Прототипом предлагаемому механическому сигнализатору уровня может служить сигнализатор уровня сыпучих материалов (СУ-1Ф), содержащий корпус, флажок, микропереключатель, подключенный к цепи управления (Дмитриенко Л.П. Приборы контроля и регулирования уровня сыпучих материалов. - М.: Энергия, 1978. - С.10 - 12). Недостатками известного сигнализатора уровня сыпучих материалов (СУ-1Ф) является наличие ложных срабатываний, недостаточная надежность в эксплуатации и низкая точность срабатывания. Задачей предполагаемого изобретения является устранение ложных срабатываний, повышение точности срабатываний и надежности в эксплуатации. Указанная задача достигается новым техническим решением, имеющим изобретательский уровень, за счет того, что в известном сигнализаторе уровня сыпучих материалов при подаче сыпучего материала пневмотранспортом чувствительный элемент флажок может отклоняться от вертикального положения за счет воздействия на него воздушного потока до достижения сыпучим материалом заданного уровня, а согласно изобретения, защитный кожух снабжен аэродинамическим карманом с эжекционными свойствами длина высота которого связаны соотношениями и ширина где длина флажка, обеспечивающим проявление новых свойств - в процессе заполнения субъекта до перекрытия аэродинамического кармана сырьем на флажок действует вакуум, а при перекрытии, кроме давления сырья, заполняющего карман, еще и возникающие давления воздушного потока. Разработанный механический сигнализатор уровня отличается от известного сигнализатора уровня сыпучих материалов (СУ-1Ф) тем, что защитный кожух снабжен аэродинамическим карманом с эжекционными свойствами длина высота и ширина которого связаны соотношениями где - длина флажка. На фиг.1 и 2 изображена схема механического сигнализатора уровня. Ме ханический сигнализатор уровня содержит аэродинамический карман с эжекционными свойствами 1, флажок 2, магнит 5, ось 6, защитный кожух 4, геркон 3. Ме ханический сигнализатор уровня работает следующим образом. Подаваемый сжатым воздухом сыпучий материал проходит через аэродинамический карман 1, с эжекционными свойствами и до подхода сыпучего материала к нижней его кромке воздушный поток оказывает эжекционное воздействие на флажок 2 в сторону, противоположную срабатыванию, а при достижении сыпучим материалом нижней кромки и перекрытии проходного отверстия кармана и сыпучий материал, и воздух начинают действовать на флажок, отклоняя его в сторону срабатывания (т.е. на флажок 2 начинает действовать, создавая давление, не только сыпучий материал, но и поток воздуха). Флажок 2 с магнитом 5, жестко закрепленным на оси 6, которая находится в защитном кожухе 4, поворачивается и магнит 5 замыкает контакты геркона 3, подавая в цепь управления команду на отключение подачи сыпучего материала. Лабораторные исследования показали, что в случае, когда: наблюдаются срабатывания сигнализатора под воздушного потока; ложные действием - возрастает металлоемкость и габариты аэродинамического кармана без увеличения эжекционных свойств; наблюдаются ложные срабатывания (или сдвоенные срабатывания) в случае срывов материалов под действием естественного угла откоса при медленном заполнении; - возрастает металлоемкость конструкции и инерционность при медленном заполнении емкости; - появляются ложные срабатывания в случае срывов материалов при медленном заполнении емкости в результате увеличения до максимального предела естественного угла откоса; возрастают габариты кармана и его металлоемкость. При рекомендованных конструктивных параметрах, его защитные, эжекционные свойства и габариты (металлоемкость) оптимальны. Предлагаемый механический сигнализатор уровня разработан согласно плана госбюджетной темы №6, договора о содружестве №20/88 и плана новой техники завода "Харпластмасс". Созданный механический сигнализатор уровня подтверждает правильность научных выводов и возможность их реализации в предложенном техническом решении. Ме ханический сигнализатор уровня испытан и внедрен на заводе "Харпластмасс" (г.Харьков). Предлагаемый механический сигнализатор уровня по сравнению с прототипом повышает точность срабатывания в 10 раз, исключает ложные срабатывания, обеспечивает необходимую надежность в эксплуатации.
