Сигналізатор хлор-газу у повітрі

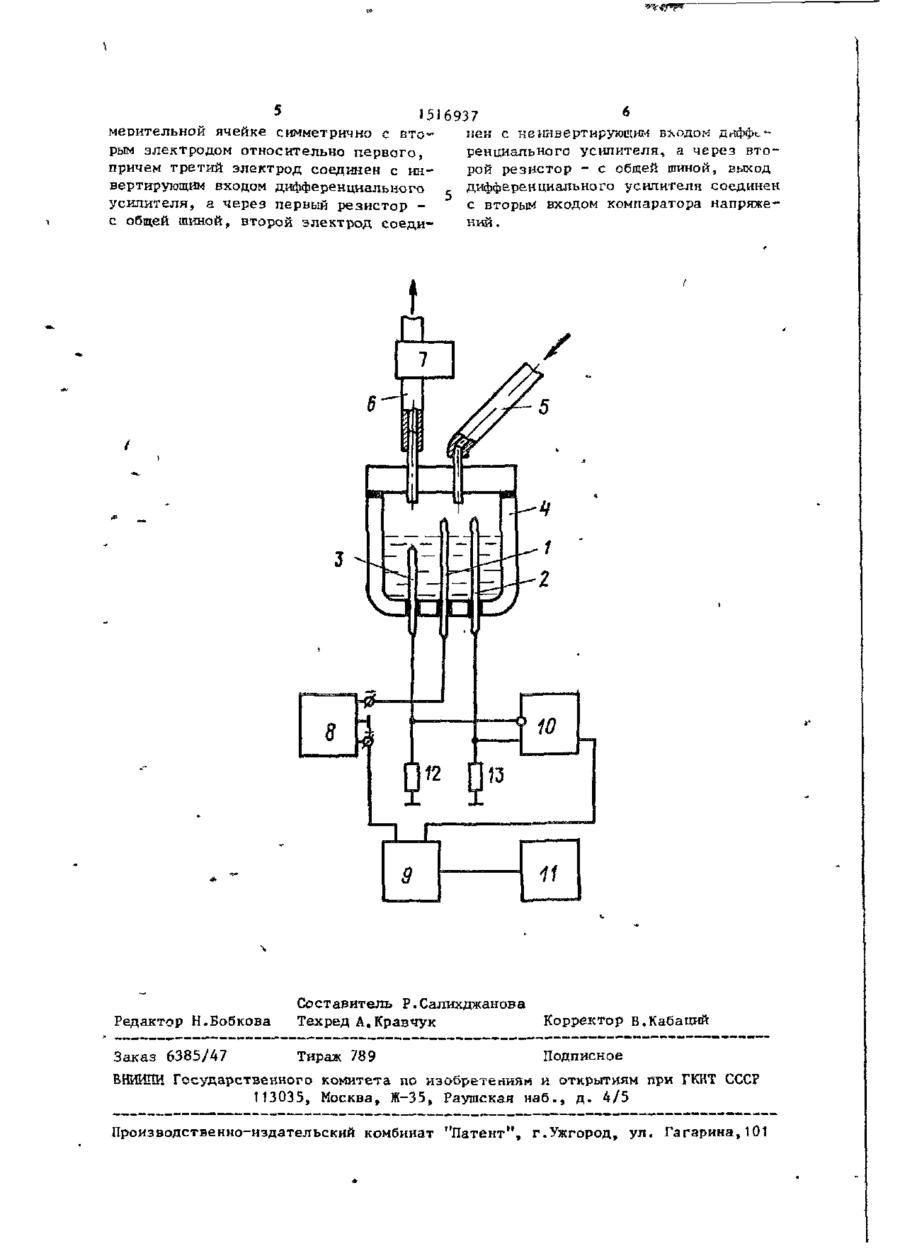

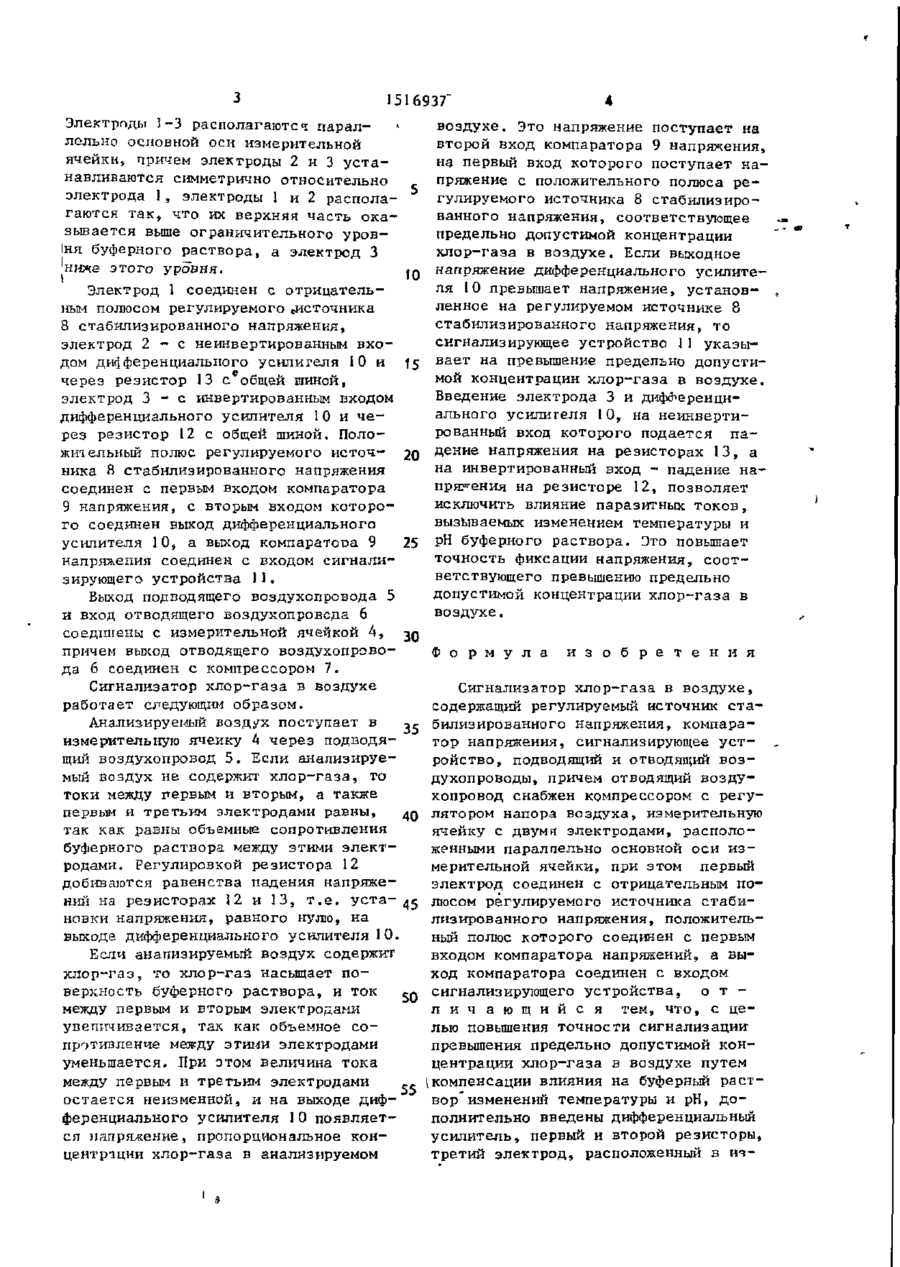

Изобретение относится к аналитическому приборостроению и может быть использовано для контроля предельно допустимой концентрации хлор-газа в помещениях хлораторных и очистных со оружеикй водопроводных хозяйств. Целью изобретения является повышение точности сигнализации превышения предельно допустимой концентрации хпоргаза в воздухе путем компенсации влияния на буферный растяор изменений температуры и рН. Устройство содержит первый, второй и третий электроды, измерительную ячейку, подводящий и отводящий воздухопроводы, компрессор с регулятором набора отводимого воздуха, регулируемый источник стабилизированного напряжения, компаратор напряжения, дифференциальный усилитель с двумя резисторами на инвертируемом и неинвертируемом входах и сигнализирующее устройство. Первый и второй электооды располагаются так, что их верхняя часті, оказывается выше ограничительного уровня буферного раствора, а третий электрод устанавливают ниже этого уровня. Это позволяет исключить влияние на измеряемый сигнал возможных изменений рН и температуры буферного раствора. 1 ил. Изобретение относится к аналитическому приборостроению и может быть использовано для контроля предельно допустимой концентрации хлор-газа в помещениях хлораторных и очистных сооружений водопроводных хозяйств. Целью изобретения является повыше ние точности сигнализации превышения предельно допустимой концентрации хлор-газа в воздухе путем компенсации влияния на буферный раствор изме нений температуры и рН. На чертеже представлен сигнализатор хлор-газа в воздухе. Сигнализатор содержит первый 1, второй 2 и третий 3 электроды, измерительную ячейку 4, подводящий 5 и отводящий 6 воздухопроводы, компрессор 7 с регулятором напора воздуха, ' регулируемый источник 8 стабилизированного напряжения, коїтааратор 9 напряжения, дифференциальный усилитель 10, сигнализирующее устройство П , первый 12 и второй 13 резисторы. З 1516937 Электроды I-3 располагаются параллельно основной оси измерительной ячейки, причем электроды 2 и 3 у с т а навливаются симметрично относительно электрода 1, электроды 1 и 2 располагаются т а к , что их верхняя часть о к а зывается выше ограничительного уров1ня буферного раствора, а электрод 3 'ниже этого уровня. to Электрод 1 соединен с отрицательным полюсом регулируемого ^источника 8 стабилизированного напряжения, электрод 2 - е неинвертированным входом дифференциального усилителя 10 и 15 через резистор 13 с общей шиной, электрод 3 - е инвертированным входом дифференциального усилителя 10 и ч е рез резистор 12 с общей шиной. Положительный полюс регулируемого источ- 20 ника Я стабилизированного напряжения соединен с первым входом компаратора 9 напряжения, с вторым входом которого соединен выход дифференциального усилителя 10, а выход компаратора 9 25 напряжения соединен с входом сигнализирующего устройства 11. Выход подводящего воздухопровода 5 и вход отводящего воздухопровода 6 соединены с измерительной ячейкой 4, 30 причем выход отводящего воздухопровода 6 соединен с компрессором 7. Сигнализатор хлор-газа в воздухе работает следующим образом. Анализируемый воздух поступает в 35 измерительную ячейку k через подводящий воздухопровод 5 . Если анализируемый воздух не содержит хлор-газа, то токи между первым и вторым, а также первым и третьим электродами равны, 40 так как равны объемные сопротивления буферного раствора между этими э л е к т родами. Регулировкой резистора 12 добиваются равенства падения напряжений на резисторах 12 и 13, т . е . у с т а новки напряжения, равного нулю, на выходе дифференциального усилителя 10. Если аиатшзируемый воздух содержит х л о р - г а з , то хлор-газ насыщает п о верхность буферного раствора, и ток 50 между первым и вторым электродами уветагчивается, так как объемное с о противление между этими электродами уменьшается. При этом величина тока между первым и третьим электродами остается неизменной, и на выходе диф- 55 ференциального усилителя 10 появляется напряжение, пропорциональное концентрации хлор-газа в анализируемом воздухе. Это напряжение поступает на второй вход компаратора 9 напряжения, на первый вход которого поступает напряжение с положительного полюса р е гулируемого источника 8 стабилизированного напряжения, соответствующее предельно допустимой концентрации хлор-газа в воздухе. Если выходное напряжение дифференциального усилителя 10 превышает напряжение, установленное на регулируемом источнике 8 стабилизированного напряжения, то сигнализирующее устройство 11 указывает на превышение предельно допустимой концентрации хлор-газа в воздухе. Введение электрода 3 и дифференциального усилителя 10, на неинвертированный вход которого подается п а дение напряжения на резисторах 13, а на инвертированный вход - падение напряжения на резисторе 12, позволяет исключить влияние паразитных токов, вызываемых изменением температуры и рН буферного раствора. Это повышает точность фиксации напряжения, соответствующего превышению предельно допустимой концентрации хлор-газа в воздухе. Ф о р м у л а и з о б р е т е н и я Сигнализатор хлор-газа в воздухе, содержащий регулируемый источник с т а билизированного напряжения, компаратор напряжения, сигнализирующее у с т ройство, подводящий и отводящий в о з духопроводы, причем отводящий воздухопровод снабжен компрессором с регулятором напора воздуха, измерительную ячейку с двумя электродами, расположенными паралпельно основной оси и з мерительной ячейки, при этом первый электрод соединен с отрицательным полюсом регулируемого источника стабилизированного напряжения, положительный полюс которого соединен с первым входом компаратора напряжений, а выход компаратора соединен с входом сигнализирующего устройства, о т л и ч а ю щ и й с я тем, что, с целью повышения точности сигнализациипревышения предельно допустимой концентрации хлор-газа в воздухе путем компенсации влияния на буферный раствор изменений температуры и рН, д о полнительно введены дифференциальный усилитель, первый и второй резисторы, третий электрод, расположенный в ич 516937 мерительной ячейке симметрично с в т о нен с неинвертирующим входом дифферым электродом относительно первого, ренциального усилителя, а через втопричем третий электрод соединен с инрой резистор - с обшей шиной, выход вертирующим входом дифференциального дифференциального усилителя соединен усилителя, а через первый резистор с вторым входом компаратора напряжес общей шиной, второй электрод соединий. в 1 1 9 Редактор Н.Бобкова Составитель Р.Салихджанова Техред А.Кравчук Корректор в.Кабаций Заказ 6385/47 Тираж 789 Подписное ВНИИИИ Государственного комитета по изобретениям и открытиям при ГККТ ССС? 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
