Газорідинний сепаратор для очищення газу

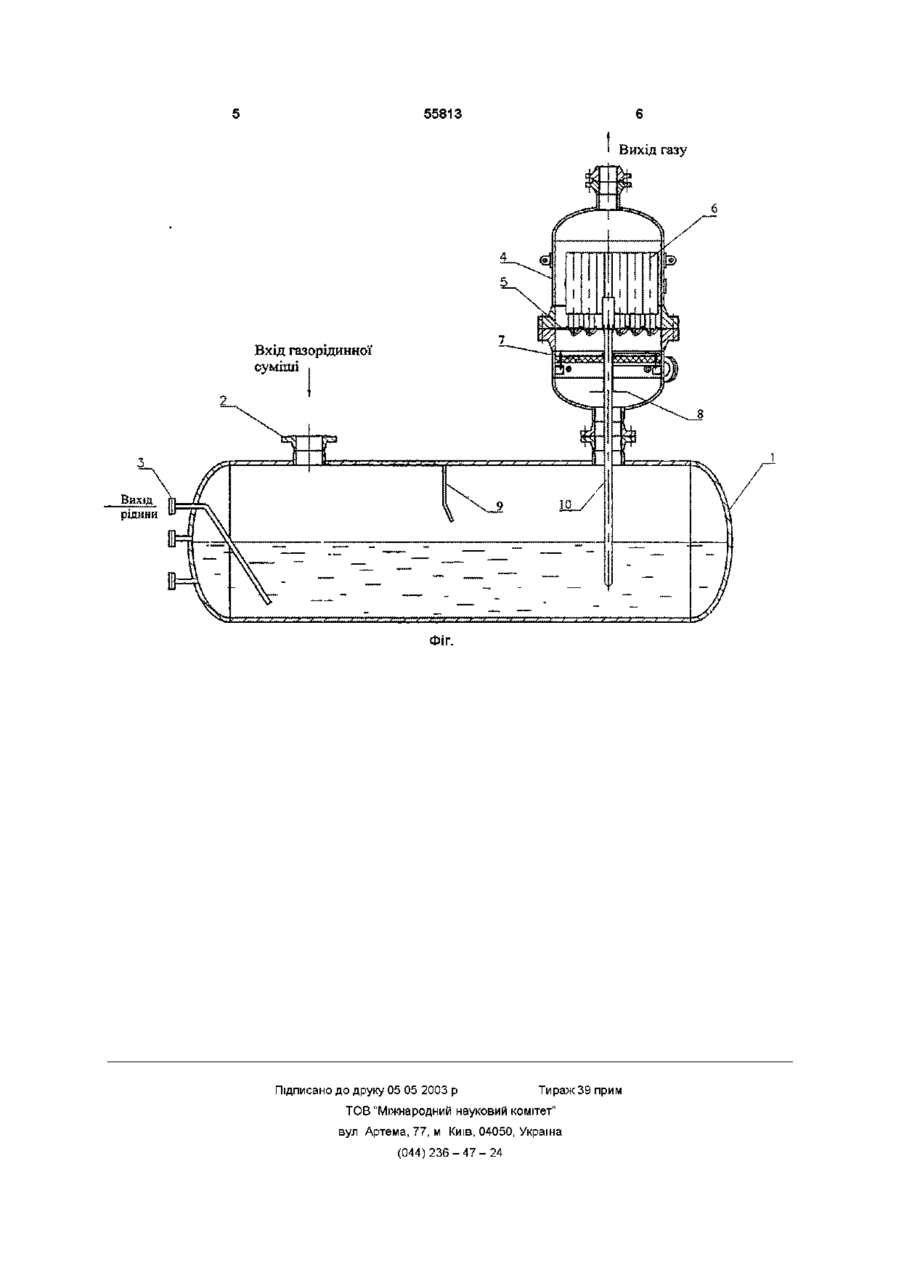

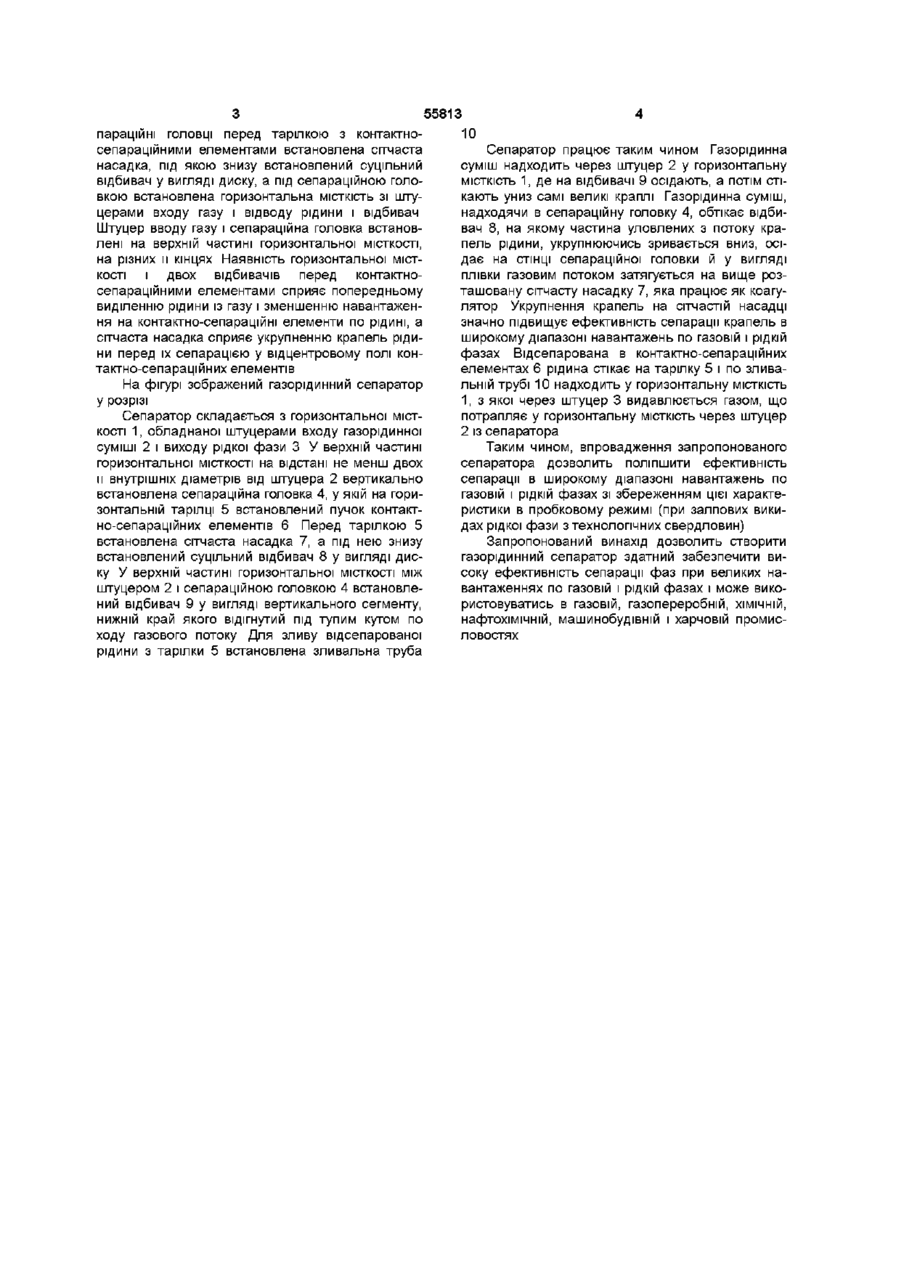

1 Газорідинний сепаратор для очищення газу, який містить вертикальну сепараційну циліндричну головку з горизонтальною тарілкою та встановленими на ній пучком контактно-сепараційних елементів і зливальною трубою, який відрізняється тим, що перед тарілкою з контактносепараційними елементами встановлена сітчаста насадка, під якою знизу встановлений суцільний відбійник у вигляді диска, а під сепараційною головкою встановлена горизонтальна ємність зі штуцерами входу газу і відводу рідини і відбивач 2 Газорідинний сепаратор для очищення газу за п 1, який відрізняється тим, що штуцер вводу газу і сепараційна головка встановлені на верхній частині горизонтальної ємності, на різних и кінцях Винахід відноситься до апаратів, призначених для уловлювання дрібнодисперсних рідких часток з газового потоку, і може бути використаним в різних галузях промисловості, пов'язаних із сепарацією крапель рідини, наприклад у газовій, газопереробній, ХІМІЧНІЙ, нафтохімічній, машинобудівній і харчовій Відомий відцентровий сепаратор (патент Роси №1398146, кл B01D45/12, опубл 0115 1994), що містить вертикальний циліндричний корпус, розташований над горизонтальним збірником рідини У збірнику рідини розміщений газохід, що з'єднує патрубок виходу очищеного газу з газовою порожниною збірника рідини Вхідний кінець газоходу винесений до верхньої утворюючої збірника рідини Рух газорідинного потоку організовано зверху вниз У верхній частині корпусу сепаратора розміщений одиночний відцентровий завихрювач, а в нижній частині сепаратора з кільцевим зазором встановлений конфузор Недоліком відомої конструкції є низька інтенсивність сепарації при збільшенні навантажень по газу і рідині, а робота апарата в пробковому режимі виключається, через різке збільшення винесення рідини Пояснимо це докладніше Збільшення навантаження на сепаратор по газу веде до збільшення швидкості газу в робочому перетині сепаратора і сприяє більш інтенсивному дробленню крапель рідини в потоці, тому необхідно збільшити довжину зони сепарації Подовження зони сепарації необхідно і при збільшенні навантаження по рідкій фазі Оскільки сепараційний елемент має фіксовану висоту, то для нього існує межа по навантаженню по газу і рідині, перевищення якої значно знижує ефективність сепарації Найбільш близьким до запропонованого рішення є газорідинний сепаратор (авт поев СРСР №501765, кл В01D 45/00, опубл 13 05 1976, бюл № 5), що включає вертикальний корпус з вертикально встановленими на тарілці циліндрами з завихрювачами на вході і розташованими над циліндрами сепараційними патрубками з конфузором на виході Усередині сепараційного патрубка між циліндром і конфузором горизонтально встановлена розділяюча перегородка з проміжним коаксіально розташованим патрубком Тарілку обладнано зливальним пристроєм, у вигляді труби Недоліком цієї конструкції є зниження ефективності сепарації при збільшенні навантажень по газу і рідині Збільшення навантаження на сепаратор по газу веде до збільшення швидкості газу в робочому перетині сепаратора і сприяє більш інтенсивному дробленню крапель рідини в потоці, тому необхідно збільшити довжину зони сепарації Подовження зони сепарації необхідно і при збільшенні навантаження по рідкій фазі Оскільки сепараційний елемент має фіксовану висоту, то для нього існує межа по навантаженню по газу і рідині, перевищення якої значно знижує ефективність сепарації В основу винаходу поставлено задачу підвищення ефективності сепарації фаз при збільшенні навантаження на сепаратор по газу і рідині Поставлена задача вирішується тим, що в се СО 00 Ю ю 55813 парацшні головці перед тарілкою з контактносепараційними елементами встановлена сітчаста насадка, під якою знизу встановлений суцільний відбивач у вигляді диску, а під сепараційною головкою встановлена горизонтальна МІСТКІСТЬ ЗІ штуцерами входу газу і відводу рідини і відбивач Штуцер вводу газу і сепараційна головка встановлені на верхній частині горизонтальної МІСТКОСТІ, на різних и кінцях Наявність горизонтальної МІСТКОСТІ І двох відбивачів перед контактносепараційними елементами сприяє попередньому виділенню рідини із газу і зменшенню навантаження на контактно-сепараційні елементи по рідині, а сітчаста насадка сприяє укрупненню крапель рідини перед їх сепарацією у відцентровому полі контактно-сепараційних елементів На фігурі зображений газорідинний сепаратор у розрізі Сепаратор складається з горизонтальної МІСТКОСТІ 1, обладнаної штуцерами входу газорідинної суміші 2 і виходу рідкої фази З У верхній частині горизонтальної МІСТКОСТІ на відстані не менш двох и внутрішніх діаметрів від штуцера 2 вертикально встановлена сепараційна головка 4, у якій на горизонтальній тарілці 5 встановлений пучок контактно-сепараційних елементів 6 Перед тарілкою 5 встановлена сітчаста насадка 7, а під нею знизу встановлений суцільний відбивач 8 у вигляді диску У верхній частині горизонтальної МІСТКОСТІ МІЖ штуцером 2 і сепараційною головкою 4 встановлений відбивач 9 у вигляді вертикального сегменту, нижній край якого відігнутий під тупим кутом по ходу газового потоку Для зливу відсепарованої рідини з тарілки 5 встановлена зливальна труба 10 Сепаратор працює таким чином Газорідинна суміш надходить через штуцер 2 у горизонтальну МІСТКІСТЬ 1, де на відбивачі 9 осідають, а потім стікають униз самі великі краплі Газорідинна суміш, надходячи в сепараційну головку 4, обтікає відбивач 8, на якому частина уловлених з потоку крапель рідини, укрупнюючись зривається вниз, осідає на СТІНЦІ сепараційної головки й у вигляді плівки газовим потоком затягується на вище розташовану сітчасту насадку 7, яка працює як коагулятор Укрупнення крапель на сітчастій насадці значно підвищує ефективність сепарації крапель в широкому діапазоні навантажень по газовій і рідкій фазах Відсепарована в контактно-сепараційних елементах 6 рідина стікає на тарілку 5 і по зливальній трубі 10 надходить у горизонтальну МІСТКІСТЬ 1, з якої через штуцер 3 видавлюється газом, що потрапляє у горизонтальну МІСТКІСТЬ через штуцер 2 із сепаратора Таким чином, впровадження запропонованого сепаратора дозволить поліпшити ефективність сепарації в широкому діапазоні навантажень по газовій і рідкій фазах зі збереженням цієї характеристики в пробковому режимі (при залпових викидах рідкої фази з технологічних свердловин) Запропонований винахід дозволить створити газорідинний сепаратор здатний забезпечити високу ефективність сепарації фаз при великих навантаженнях по газовій і рідкій фазах і може використовуватись в газовій, газопереробній, ХІМІЧНІЙ, нафтохімічній, машинобудівній і харчовій промисловостях 55813 Вихід газу Вхід газорідинної суміші Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
