Силовий кабель
Номер патенту: 21738
Опубліковано: 15.03.2007
Автори: Подольцев Олександр Дмитрович, Антонець Юрій Панасович, Василець Людмила Григорівна, Золотарьов Володимир Михайлович, Шидловський Анатолій Корнійович, Карпушенко Василь Петрович, Щерба Анатолій Андрійович
Формула / Реферат
Силовий кабель, який містить металеву ущільнену струмопровідну жилу, ізоляцію, електричний екран та захисне покриття, який відрізняється тим, що ізоляція виготовлена з вулканізованої суміші поліетилену та співполімеру етилену зі складними вініловими ефірами, в якому кількість складних ефірних груп складає 10...30 на 1000 атомів вуглецю.
Текст

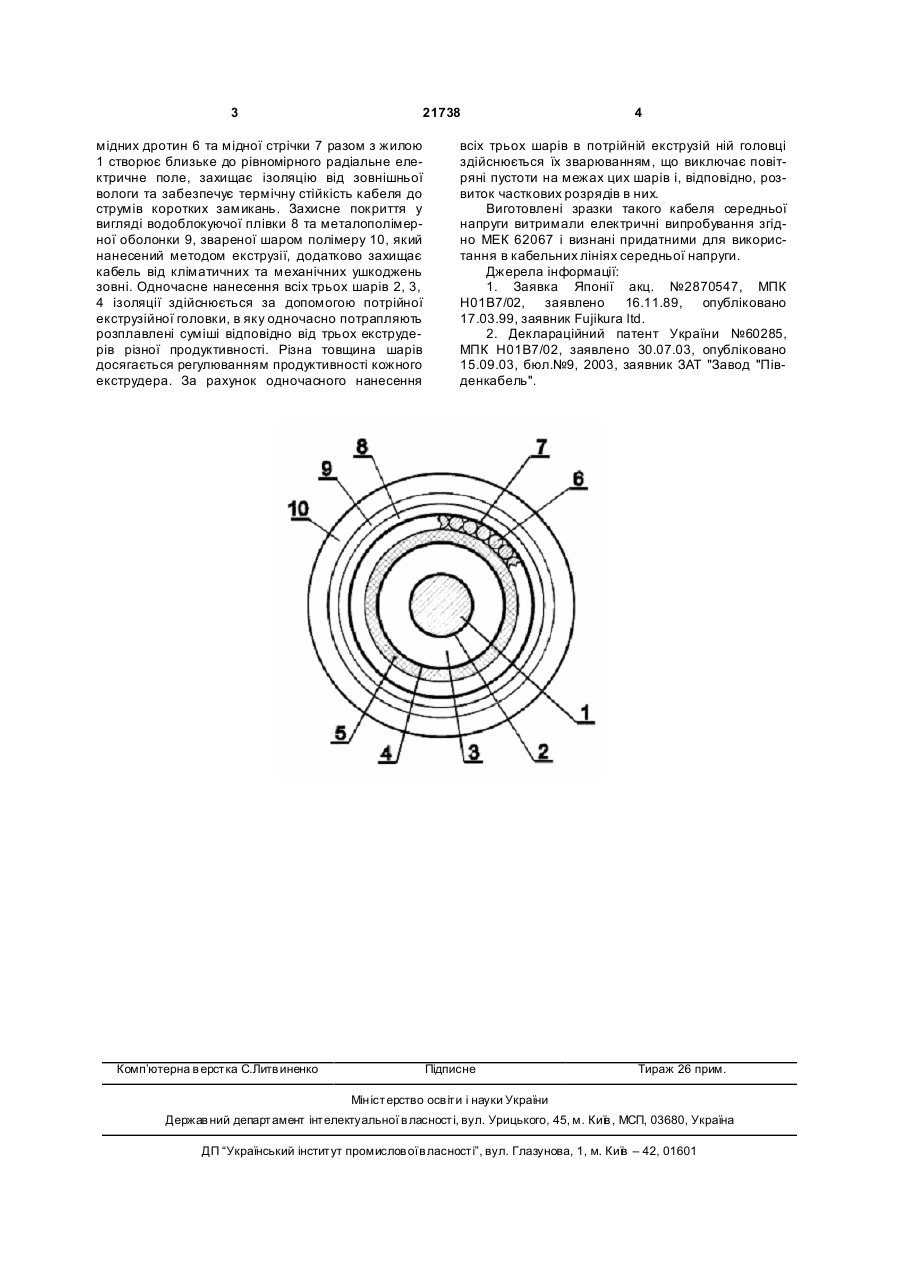

Силовий кабель, який містить металеву ущільнену струмопровідну жилу, ізоляцію, електричний екран та захисне покриття, який відрізняється тим, що ізоляція виготовлена з вулканізованої суміші поліетилену та співполімеру етилену зі складними вініловими ефірами, в якому кількість складних ефірних груп складає 10...30 на 1000 атомів вуглецю. (19) (21) u200700498 (22) 18.01.2007 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Антонець Юрій Панасович, Василець Людмила Григорівна, Шидловський Анатолій Корнійович, Щерба Анатолій Андрійович, Подольцев Олександр Дмитрович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ" 3 21738 мідних дротин 6 та мідної стрічки 7 разом з жилою 1 створює близьке до рівномірного радіальне електричне поле, захищає ізоляцію від зовнішньої вологи та забезпечує термічну стійкість кабеля до струмів коротких замикань. Захисне покриття у вигляді водоблокуючої плівки 8 та металополімерної оболонки 9, звареної шаром полімеру 10, який нанесений методом екструзії, додатково захищає кабель від кліматичних та механічних ушкоджень зовні. Одночасне нанесення всіх трьох шарів 2, 3, 4 ізоляції здійснюється за допомогою потрійної екструзійної головки, в яку одночасно потрапляють розплавлені суміші відповідно від трьох екструдерів різної продуктивності. Різна товщина шарів досягається регулюванням продуктивності кожного екструдера. За рахунок одночасного нанесення Комп’ютерна в ерстка C.Литв иненко 4 всіх трьох шарів в потрійній екструзій ній головці здійснюється їх зварюванням, що виключає повітряні пустоти на межах цих шарів і, відповідно, розвиток часткових розрядів в них. Виготовлені зразки такого кабеля середньої напруги витримали електричні випробування згідно МЕК 62067 і визнані придатними для використання в кабельних лініях середньої напруги. Джерела інформації: 1. Заявка Японії акц. №2870547, МПК Н01В7/02, заявлено 16.11.89, опубліковано 17.03.99, заявник Fujikura ltd. 2. Деклараційний патент України №60285, МПК Н01В7/02, заявлено 30.07.03, опубліковано 15.09.03, бюл.№9, 2003, заявник ЗАТ "Завод "Південкабель". Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPower cable
Автори англійськоюZolotariov Volodymyr Mykhailovych, Karpushenko Vasyl Petrovych, Antonets Yurii Panasovych, Vasylets Liudmyla Hryhorivna, Shydlovskyy Anatolii Korniiovych, Scherba Anatolii Andriiovych, Podoltsev Oleksandr Dmytrovych
Назва патенту російськоюСиловой кабель
Автори російськоюЗолотарёв Владимир Михайлович, Карпушенко Василий Петрович, Антонець Тарас Юрьевич, Василец Людмила Григорьевна, Шидловський Анатолий Корнеевич, Щерба Анатолий Андреевич, Подольцев Александр Дмитриевич
МПК / Мітки
МПК: H01B 7/02
Код посилання
<a href="https://ua.patents.su/2-21738-silovijj-kabel.html" target="_blank" rel="follow" title="База патентів України">Силовий кабель</a>
Кабель силовий
Номер патенту: 58424
Опубліковано: 15.07.2003
Автори: Чувурін Микола Петрович, Карпушенко Василь Петрович, Золотарьов Володимир Михайлович, Антонець Юрій Панасович, Науменко Олексій Антонович
МПК: H01B 7/04
Формула / Реферат:
1. Кабель силовий, який складається з кількох скручених в одному напрямку ізольованих полімерною ізоляцією струмопровідних жил, зверху яких послідовно нанесена поясна ізоляція з синтетичної плівки та полімерна оболонка, який відрізняється тим, що додатково містить металеву броню, нанесену на поясну ізоляцію.2. Кабель силовий за п. 1, який відрізняється тим, що його поясна ізоляція виготовлена у вигляді суцільного шару вулканізованого...
Гнучкий силовий кабель
Номер патенту: 2470
Опубліковано: 15.04.2004
Автори: Піхтовніков Олександр Володимирович, Коровін Михайло Гаврилович
МПК: H01B 7/00
Мітки: гнучкий, кабель, силовий
Формула / Реферат:
1. Гнучкий силовий кабель, що включає гнучку струмопровідну жилу, скручену з пучків мідних дротів, скріплювальний елемент, ізоляцію і/або захисну оболонку, який відрізняється тим, що струмопровідна жила виконана у вигляді одного повиву гнучких пучків мідних дротів, скручених навколо опорного сердечника, при цьому кожний гнучкий пучок спочатку виконаний нестійкої форми скрученням з великим кроком.2. Кабель за п. 1, який відрізняється...
Кабель силовий
Номер патенту: 59166
Опубліковано: 15.08.2003
Автори: Карпушенко Василь Петрович, Антонець Юрій Панасович, Чувурін Микола Петрович, Науменко Олексій Антонович, Золотарьов Володимир Михайлович
МПК: H01B 7/04
Формула / Реферат:
1. Кабель силовий, який складається з кількох скручених в одному напрямку ізольованих полімерною ізоляцією струмопровідних жил, поверх яких нанесена полімерна оболонка, який відрізняється тим, що ізоляція струмопровідних жил виготовлена з полівінілхлоридного пластикату або вулканізованого пероксидними сполуками поліетилену, а оболонка виготовлена з полівінілхлоридного пластикату або полівінілхлоридного пластикату з домішками, які виключають...
Кабель силовий
Номер патенту: 60285
Опубліковано: 15.09.2003
Автори: Чувурін Микола Петрович, Золотарьов Володимир Михайлович, Науменко Олексій Антонович, Карпушенко Василь Петрович, Антонець Юрій Панасович
МПК: H01B 7/02
Формула / Реферат:
1. Кабель силовий, що складається з металевої струмопровідної жили та ізоляції, який відрізняється тим, що ізоляція виготовлена у вигляді одночасно нанесених на жилу методом екструзії внутрішнього шару провідникового полімерного матеріалу, шару вулканізованого поліетилену з високими ізоляційними властивостями та зовнішнього шару провідникового полімерного матеріалу, поверх ізоляції методом обмотки нанесені шар неметалевого електропровідного...
Кабель силовий
Номер патенту: 58422
Опубліковано: 15.07.2003
Автори: Золотарьов Володимир Михайлович, Науменко Олексій Антонович, Чувурін Микола Петрович, Антонець Юрій Панасович, Карпушенко Василь Петрович
МПК: H01B 9/00
Формула / Реферат:
1. Кабель силовий, який складається з одно- або багатожильного осердя у вигляді ізольованих струмопровідних жил та поясної ізоляції, розміщеного в суцільній алюмінієвій оболонці, заповненій рідким діелектриком, який відрізняється тим, що поверх алюмінієвої оболонки додатково нанесений суцільний шланг з негорючого полімерного матеріалу.2. Кабель силовий за п. 1, який відрізняється тим, що рідкий діелектрик має густину, достатню для...
