Кабель силовий

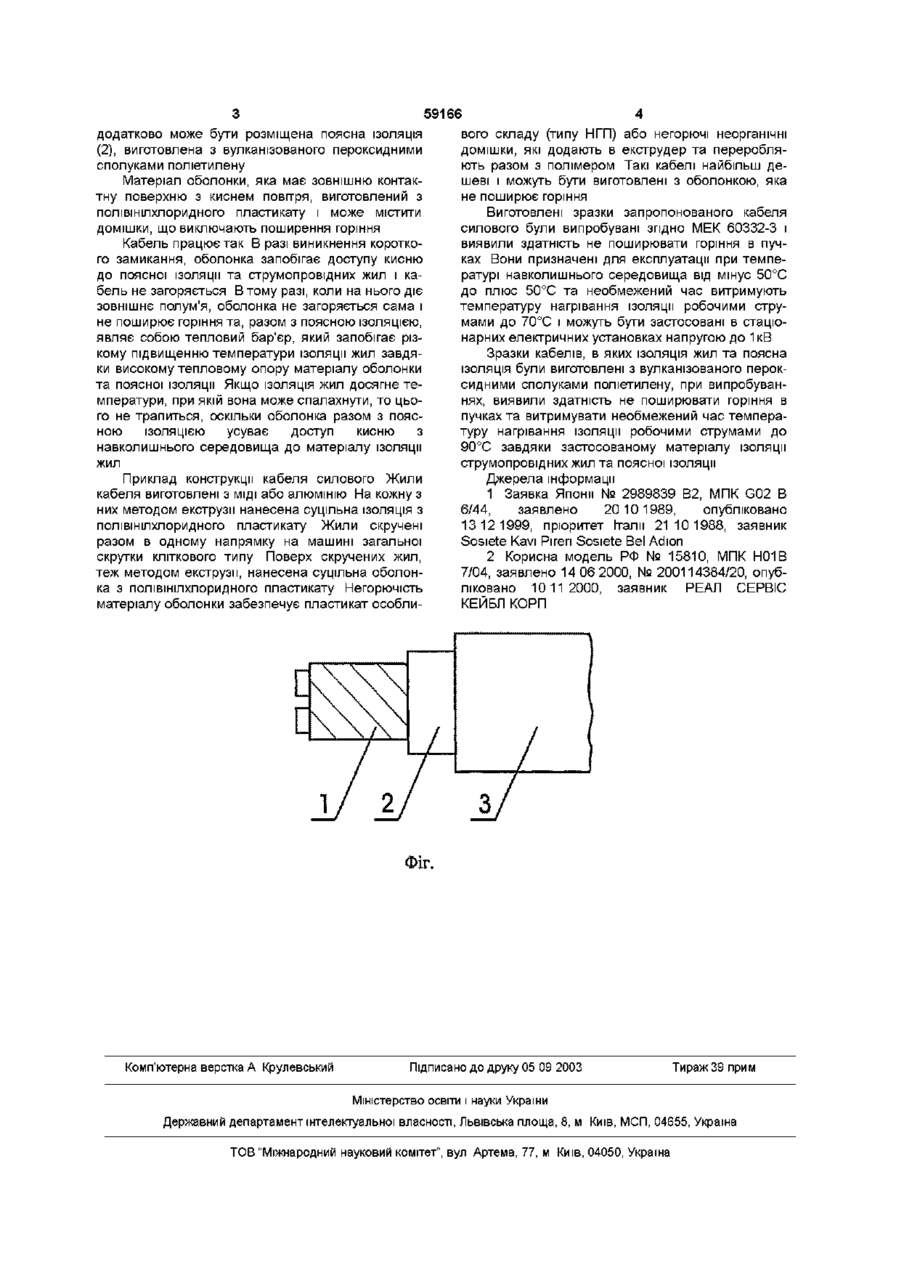

1 Кабель силовий, який складається з кількох скручених в одному напрямку ізольованих полімерною ІЗОЛЯЦІЄЮ струмопровідних жил, по верх яких нанесена полімерна оболонка, який Винахід відноситься до електричних кабелів для передачі і розподілу електроенергії Відомий кабель силовий, який складається з одно- або багатожильного осердя, на яке нанесена ІЗОЛЯЦІЯ з паперу та полімерної плівки [1] Його недоліками є низька СТІЙКІСТЬ ІЗОЛЯЦІЇ проти дії зо внішнього середовища та можливість поширення полум'я вздовж кабелю Найбільш близьким до запропонованого винаходу є кабель силовий, який містить скручені в одному напрямку струмопровідні жили та оболонку [2] Ізоляція і оболонка виготовлені з термоеластопласту на основі поліетилену високого тиску або блок-сополімеру пропилену з етиленом Недоліками згаданого вище кабеля силового є висока вартість застосованих полімерів, які, до того ж, можуть поширювати горіння вздовж кабеля В основу винаходу покладено застосування для виготовлення оболонки та ізоляції більш дешевих полімерів - полівшілхлоридного пластикату або вулканізованого пероксидними сполуками поліетилену, причому полівшілхлоридний пластикат може містити домішки, що усувають поширення горіння вздовж кабеля Поставлена задача вирішується тим, що ІЗОЛЯЦІЯ жил виготовлена з полівшілхлоридного пла стикату або вулканізованого пероксидними сполуками поліетилену, завдяки чому забезпечується відрізняється тим, що ІЗОЛЯЦІЯ струмопровідних жил виготовлена з полівшілхлоридного пластикату або вулканізованого пероксидними сполуками поліетилену, а оболонка виготовлена з полівшілхлоридного пластикату або полівшілхлоридного пластикату з домішками, які виключають поширення горіння вздовж кабеля 2 Кабель силовий за п 1, який відрізняється тим, що додатково має розміщену між ізольованими струмопровідними жилами і оболонкою поясну ІЗОЛЯЦІЮ у вигляді суцільного шару, виготовленого 3 вулканізованого пероксидними сполуками поліетилену нижча вартість кабеля за рахунок більш дешевої технології переробки цих полімерів та появи можливості додавання домішок, які усувають поширення горіння ВІДПОВІДНІСТЬ критерію "новизна" запропонованому кабелю силовому забезпечує те, що ІЗОЛЯЦІЯ струмопровідних жил може бути виготовлена з дешевих полімерів - полівшілхлоридного пластикату чи вулканізованого пероксидними сполуками поліетилену, а матеріал оболонки з полівшілхлоридного пластикату може містити домішки, які виключають поширення горіння вздовж кабеля Окрім того, між оболонкою та струмопровідними ізольованими жилами може міститись поясна ІЗОЛЯЦІЯ, виготовлена з вулканізованого пероксидними сполуками поліетилену ВІДПОВІДНІСТЬ критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому кабелю силовому не містяться в прототипі та інших технічних рішеннях в цій галузі техніки На фіг наведено схематичне зображення кабеля силового Кабель складається з кількох скручених в одному напрямку ізольованих струмопровідних жил (1) та нанесеної поверх них суцільної оболонки (3) Матеріал ізоляції жил виготовлений з полівшілхлоридного пластикату або вулканізованого пероксидними сполуками поліетилену Між ізольованими струмопровідними жилами і оболонкою (О (О ю 59166 вого складу (типу НГП) або негорючі неорганічні домішки, які додають в екструдер та переробляють разом з полімером Такі кабелі найбільш дешеві і можуть бути виготовлені з оболонкою, яка не поширює горіння Виготовлені зразки запропонованого кабеля силового були випробувані згідно МЕК 60332-3 і виявили здатність не поширювати горіння в пучках Вони призначені для експлуатації при температурі навколишнього середовища від мінус 50°С до плюс 50°С та необмежений час витримують температуру нагрівання ізоляції робочими струмами до 70°С і можуть бути застосовані в стаціонарних електричних установках напругою до 1 кВ Зразки кабелів, в яких ІЗОЛЯЦІЯ ЖИЛ та поясна ІЗОЛЯЦІЯ були виготовлені з вулканізованого пероксидними сполуками поліетилену, при випробуваннях, виявили здатність не поширювати горіння в пучках та витримувати необмежений час температуру нагрівання ізоляції робочими струмами до 90°С завдяки застосованому матеріалу ізоляції струмопровідних жил та поясної ізоляції Приклад конструкції кабеля силового Жили Джерела інформації кабеля виготовлені з МІДІ або алюмінію На кожну з 1 Заявка Японії № 2989839 В2, МПК G02 В них методом екструзії нанесена суцільна ІЗОЛЯЦІЯ З 6/44, заявлено 20 10 1989, опубліковано полівінілхлорид ного пластикату Жили скручені 13 12 1999, пріоритет Італії 2110 1988, заявник разом в одному напрямку на машині загальної Sosiete Kavi Piren Sosiete Bel Adion скрутки кліткового типу Поверх скручених жил, 2 Корисна модель РФ № 15810, МПК Н01В теж методом екструзії, нанесена суцільна оболон7/04, заявлено 14 06 2000, № 200114384/20, опубка з полівшілхлоридного пластикату Негорючість ліковано 10 112000, заявник РЕАЛ СЕРВІС матеріалу оболонки забезпечує пластикат особлиКЕЙБЛ КОРП додатково може бути розміщена поясна ІЗОЛЯЦІЯ (2), виготовлена з вулканізованого пероксидними сполуками поліетилену Матеріал оболонки, яка має зовнішню контактну поверхню з киснем повітря, виготовлений з полівінілхлорид ного пластикату і може містити домішки, що виключають поширення горіння Кабель працює так В разі виникнення короткого замикання, оболонка запобігає доступу кисню до поясної ізоляції та струмопровідних жил і кабель не загоряється Втому разі, коли на нього діє зовнішнє полум'я, оболонка не загоряється сама і не поширює горіння та, разом з поясною ІЗОЛЯЦІЄЮ, являє собою тепловий бар'єр, який запобігає різкому підвищенню температури ізоляції жил завдяки високому тепловому опору матеріалу оболонки та поясної ізоляції Якщо ІЗОЛЯЦІЯ ЖИЛ досягне температури, при якій вона може спалахнути, то цього не трапиться, оскільки оболонка разом з поясною ІЗОЛЯЦІЄЮ усуває доступ кисню з навколишнього середовища до матеріалу ізоляції жил ФІГ. Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
