Кабель силовий

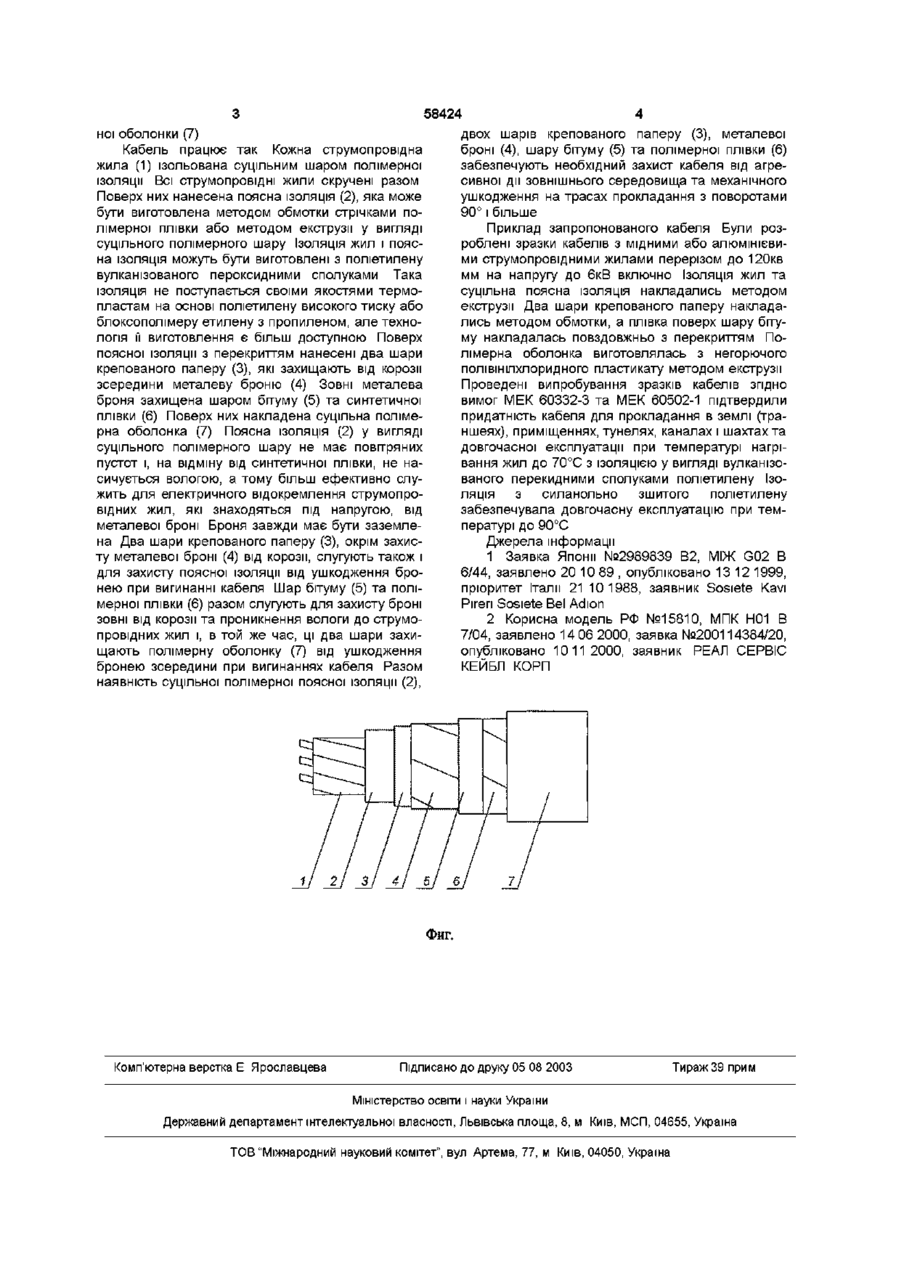

1 Кабель силовий, який складається з кількох скручених в одному напрямку ізольованих полімерною ІЗОЛЯЦІЄЮ струмопровідних жил, звер Винахід відноситься до електричних силових кабелів та проводів, які використовуються для передачі і розподілу електроенергії в споживчих мережах Відомий кабель силовий, який складається з одно або багатодротяної струмопровідної жили, поверх якої накладена ІЗОЛЯЦІЯ З шарів паперу та полімерної плівки [1] Недоліком такої конструкції є незахищеність кабеля до дії зовнішнього середовища, що спричиняє швидке руйнування його ізоляції Найбільш близьким до запропонованого винаходу є кабель силовий [2] Він містить скручені в одному напрямку ізольовані полімерною ІЗОЛЯЦІЄЮ струмопровідні жили, поверх яких послідовно нанесені синтетична плівка та полімерна оболонка (п 2 формули винаходу) Ізоляція жил та оболонка виготовлені з термоеластопласту на основі поліетилену високого тиску або блок-сополімера пропилену з етиленом Недоліком згаданого вище кабеля силового є слабка захищеність від агресивної дії зовнішнього середовища внаслідок того, що синтетична плівка в поясній ізоляції не є суцільною та небезпека механічного ушкодження ізоляції Задачею запропонованого винаходу є підвищення СТІЙКОСТІ кабеля силового до агресивної дії зовнішнього середовища та одночасної СТІЙКОСТІ до механічних ушкоджень зовні Поставлена задача вирішується тим, що в ху яких послідовно нанесена поясна ІЗОЛЯЦІЯ З синтетичної плівки та полімерна оболонка, який відрізняється тим, що додатково містить металеву броню, нанесену на поясну ІЗОЛЯЦІЮ 2 Кабель силовий за п 1, який відрізняється тим, що його поясна ІЗОЛЯЦІЯ виготовлена у вигляді суцільного шару вулканізованого пероксидними сполуками поліетилену 3 Кабель силовий за п 1, який відрізняється тим, що його поясна ІЗОЛЯЦІЯ додатково має зверху синтетичної плівки два шари крепованого паперу, а між бронею і оболонкою можуть бути послідовно нанесені шари бітуму та синтетичної плівки конструкцію кабеля силового додатково введені шари з металевого захищеного покриття, а поясна ІЗОЛЯЦІЯ виготовлена у вигляді суцільного полімерного шару ВІДПОВІДНІСТЬ критерію "новизна" запропонованому кабелю силовому забезпечує те, що він додатково містить захищену металеву броню нанесену на поясну ІЗОЛЯЦІЮ Поясна ІЗОЛЯЦІЯ виго товлена у вигляді суцільного шару вулканізованого пероксидними сполуками поліетилену Окрім цього, перед нанесенням броні на поясну ІЗОЛЯЦІЮ додатково можуть бути нанесені два шари крепованого паперу, а після шару броні кабель може додатково містити послідовно нанесені шар бітуму та синтетичної плівки Ці два шари, з обох сторін металевої броні, служать як для захисту самої броні, так і для захисту ізоляції струмопровідних жил від дії зовнішнього середовища ВІДПОВІДНІСТЬ критерію "суттєві відзнак" забезпечується тим, що ознаки, властиві запропонованому кабелю силовому не містяться в прототипі та інших технічних рішеннях в цій галузі техніки На фіг наведено схематичне зображення запропонованого кабеля силового Він складається з кількох скручених в одному напрямку ізольованих полімерною ІЗОЛЯЦІЄЮ струмопровідних жил (1), поясної ізоляції (2), виготовленої у вигляді суцільного полімерного шару, шарів крепованого паперу (3), металевої броні (4), шару бітуму (5), синтетичної плівки (6) та полімер 00 ю 58424 ноі оболонки (7) Кабель працює так Кожна струмопровідна жила (1) ізольована суцільним шаром полімерної ізоляції Всі струмопровідні жили скручені разом Поверх них нанесена поясна ІЗОЛЯЦІЯ (2), яка може бути виготовлена методом обмотки стрічками полімерної плівки або методом екструзії у вигляді суцільного полімерного шару Ізоляція жил і поясна ІЗОЛЯЦІЯ можуть бути виготовлені з поліетилену вулканізованого пероксидними сполуками Така ІЗОЛЯЦІЯ не поступається своїми якостями термопластам на основі поліетилену високого тиску або блоксополімеру етилену з пропиленом, але технологія її виготовлення є більш доступною Поверх поясної ізоляції з перекриттям нанесені два шари крепованого паперу (3), які захищають від корозії зсередини металеву броню (4) Зовні металева броня захищена шаром бітуму (5) та синтетичної плівки (6) Поверх них накладена суцільна полімерна оболонка (7) Поясна ІЗОЛЯЦІЯ (2) у вигляді суцільного полімерного шару не має повітряних пустот і, на відміну від синтетичної плівки, не насичується вологою, а тому більш ефективно служить для електричного відокремлення струмопровідних жил, які знаходяться під напругою, від металевої броні Броня завжди має бути заземлена Два шари крепованого паперу (3), окрім захисту металевої броні (4) від корозії, слугують також і для захисту поясної ізоляції від ушкодження бронею при вигинанні кабеля Шар бітуму (5) та полімерної плівки (6) разом слугують для захисту броні зовні від корозії та проникнення вологи до струмопровідних жил і, в той же час, ці два шари захищають полімерну оболонку (7) від ушкодження бронею зсередини при вигинаннях кабеля Разом наявність суцільної полімерної поясної ізоляції (2), двох шарів крепованого паперу (3), металевої броні (4), шару бітуму (5) та полімерної плівки (6) забезпечують необхідний захист кабеля від агресивної дії зовнішнього середовища та механічного ушкодження на трасах прокладання з поворотами 90° і більше Приклад запропонованого кабеля Були розроблені зразки кабелів з мідними або алюмінієвими струмопровідними жилами перерізом до 120кв мм на напругу до 6кВ включно Ізоляція жил та суцільна поясна ІЗОЛЯЦІЯ накладались методом екструзії Два шари крепованого паперу накладались методом обмотки, а плівка поверх шару бітуму накладалась повздовжньо з перекриттям Полімерна оболонка виготовлялась з негорючого полівшілхлоридного пластикату методом екструзії Проведені випробування зразків кабелів згідно вимог МЕК 60332-3 та МЕК 60502-1 підтвердили придатність кабеля для прокладання в землі (траншеях), приміщеннях, тунелях, каналах і шахтах та довгочасної експлуатації при температурі нагрівання жил до 70°С з ІЗОЛЯЦІЄЮ у вигляді вулканізованого перекидними сполуками поліетилену Ізоляція з силанольно зшитого поліетилену забезпечувала довгочасну експлуатацію при температурі до 90°С Джерела інформації 1 Заявка Японії №2989839 В2, МІЖ G02 В 6/44, заявлено 20 10 89 , опубліковано 13 12 1999, пріоритет Італії 21 10 1988, заявник Sosiete Kavi Рігеп Sosiete Bel Adion 2 Корисна модель РФ №15810, МПК Н01 В 7/04, заявлено 14 06 2000, заявка №200114384/20, опубліковано 10112000, заявник РЕАЛ СЕРВІС КЕЙБЛ КОРП Фиг, Комп'ютерна верстка Е Ярославцева Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
