Кабель силовий

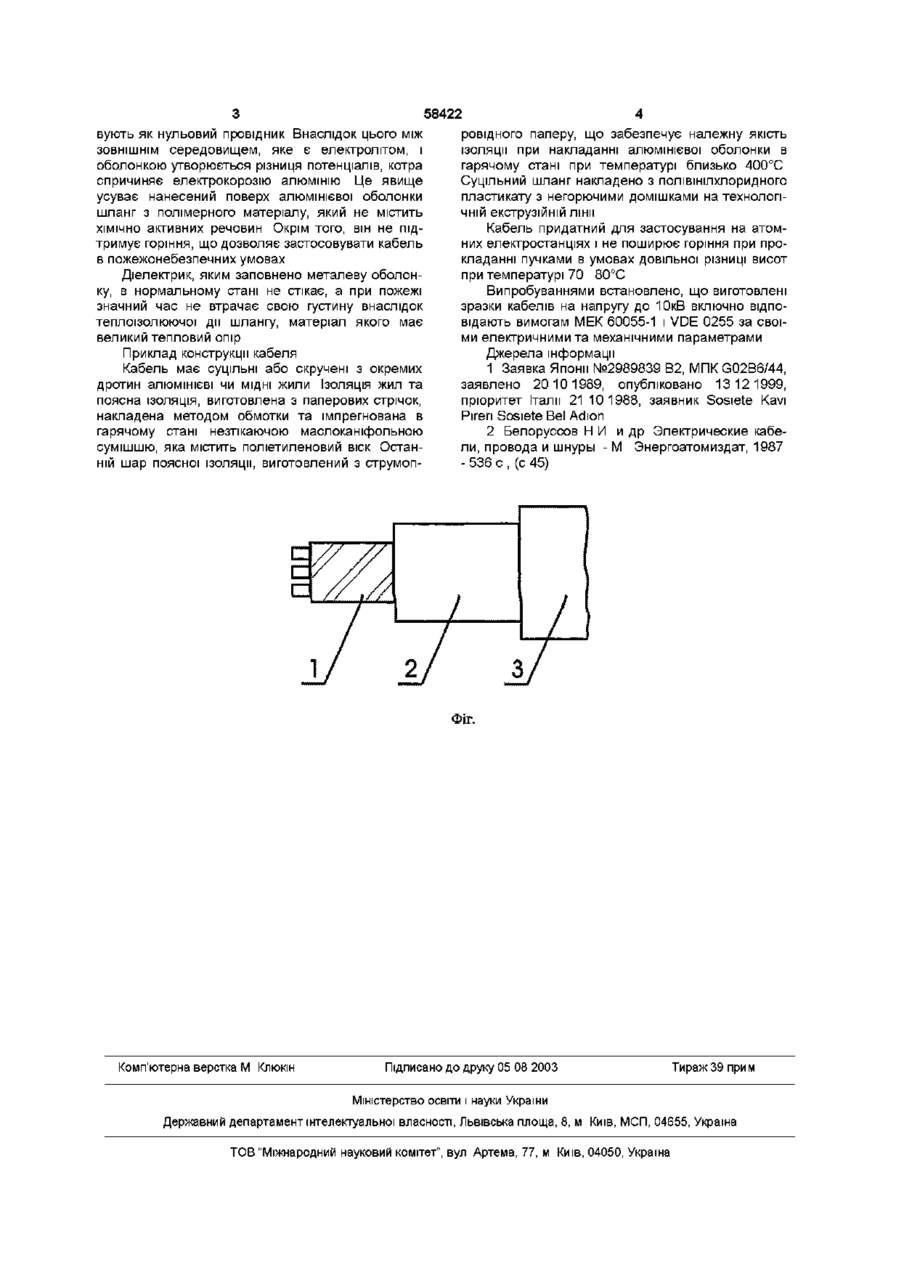

1 Кабель силовий, який складається з одноабо багатожильного осердя у вигляді ізольованих Винахід відноситься до електричних силових кабелів, які використовуються для передачі і розподілу електроенергії Відомий кабель силовий, який складається з одно- або багатожильного осердя, поверх якого накладена ІЗОЛЯЦІЯ З шарів полімерної плівки та паперу [1] Недоліком такої конструкції є наявність повітряних пустот в товщі ізоляції, які спричиняють часткові розряди, що руйнують кабель внаслідок дії електричної напруги Найбільш близьким до запропонованого винаходу є кабель силовий, який складається з одноабо багатожильного осердя у вигляді ізольованих папером струмопровідних жил, поверх яких накладена паперова поясна ІЗОЛЯЦІЯ [2] Осердя розміщене в алюмінієвій оболонці, заповненій рідким діелектриком, який являє собою суміш масел та каніфолі Недоліком згаданого вище кабеля силового є незахищеність оболонки від агресивної дії зовнішнього середовища та неможливість прокладки на трасах, де різниця рівнів перевищує 25м внаслідок стікання вниз рідкого діелектрика в оболонці, що спричиняє руйнування кабеля Задачею запропонованого винаходу є розширення умов застосування кабелю Поставлена задача вирішується тим, що на алюмінієву оболонку методом екструзії в гарячому стані випресовують суцільний полімерний шар, який, після його охолодження, щільно прилягає до металевої поверхні і утворює міцне поверхневе струмопровідних жил та поясної ізоляції, розміщеного в суцільній алюмінієвій оболонці, заповненій рідким діелектриком, який відрізняється тим, що поверх алюмінієвої оболонки додатково нанесений суцільний шланг з негорючого полімерного матеріалу 2 Кабель силовий за п 1, який відрізняється тим, що рідкий діелектрик має густину, достатню для прокладання кабеля в умовах довільної різниці висот між обома його краями покриття, що не горить, не реагує з ЗОВНІШНІМ ХІМІ ЧНО активним середовищем, та перешкоджає дифузії ІОНІВ через нього до алюмінієвої оболонки Окрім того в рідкий діелектрик, який складається з суміші мінеральних масел (наприклад КМ-22) та каніфолі, додають загущувач (наприклад 25% поліетиленового воску) Цією сумішшю в гарячому стані під вакуумом заповнюють пустоти в паперовій ізоляції та накладають суцільну алюмінієву оболонку ВІДПОВІДНІСТЬ критерію "новизна" запропонованого кабеля силового забезпечує те, що поверх оболонки додатково нанесений суцільний шланг з негорючого полімерного матеріалу, а рідкий діелектрик після застигання не стікає і має густину, достатню для прокладання кабеля в умовах довільної різниці висот між обома його краями ВІДПОВІДНІСТЬ критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому кабелю силовому, не містяться в прототипі та інших технічних рішеннях в цій галузі техніки Кабель складається з одно- або багатожильного осердя (1) у вигляді ізольованих струмопровідних жил та поясної ізоляції, розміщеного в алюмінієвій оболонці (2), заповненій рідким діелектриком Поверх оболонки (2) додатково нанесений шланг (3) з полівшілхлоридного пластикату, який містить домішки, що надають йому властивості негорючості, наприклад крейда Кабель працює так В умовах прокладання алюмінієву оболонку заземлюють або використо 00 ю 58422 вують як нульовий провідник Внаслідок цього між ЗОВНІШНІМ середовищем, яке є електролітом, і оболонкою утворюється різниця потенціалів, котра спричиняє електрокорозію алюмінію Це явище усуває нанесений поверх алюмінієвої оболонки шланг з полімерного матеріалу, який не містить ХІМІЧНО активних речовин Окрім того, він не підтримує горіння, що дозволяє застосовувати кабель в пожежонебезпечних умовах Діелектрик, яким заповнено металеву оболонку, в нормальному стані не стікає, а при пожежі значний час не втрачає свою густину внаслідок теплоізолюючої дії шлангу, матеріал якого має великий тепловий опір Приклад конструкції кабеля Кабель має суцільні або скручені з окремих дротин алюмінієві чи МІДНІ ЖИЛИ ІЗОЛЯЦІЯ ЖИЛ та поясна ІЗОЛЯЦІЯ, виготовлена з паперових стрічок, накладена методом обмотки та імпрегнована в гарячому стані незтікаючою маслоканіфольною сумішшю, яка містить поліетиленовий віск Останній шар поясної ізоляції, виготовлений з струмоп ровідного паперу, що забезпечує належну якість ізоляції при накладанні алюмінієвої оболонки в гарячому стані при температурі близько 400°С Суцільний шланг накладено з полівшілхлоридного пластикату з негорючими домішками на технологічній екструзійній лінії Кабель придатний для застосування на атомних електростанціях і не поширює горіння при прокладанні пучками в умовах довільної різниці висот при температурі 70 80°С Випробуваннями встановлено, що виготовлені зразки кабелів на напругу до ЮкВ включно відповідають вимогам МЕК 60055-1 і VDE 0255 за своїми електричними та механічними параметрами Джерела інформації 1 Заявка Японії №2989839 В2, МПК G02B6/44, заявлено 20 10 1989, опубліковано 13 12 1999, пріоритет Італії 21 10 1988, заявник Sosiete Kavi Рігеп Sosiete Bel Adion 2 Белоруссов Н И и др Электрические кабели, провода и шнуры - М Энергоатомиздат, 1987 - 536 с , (с 45) Фіг. Комп'ютерна верстка М Клюкш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
