Hагрівальhий колодязь

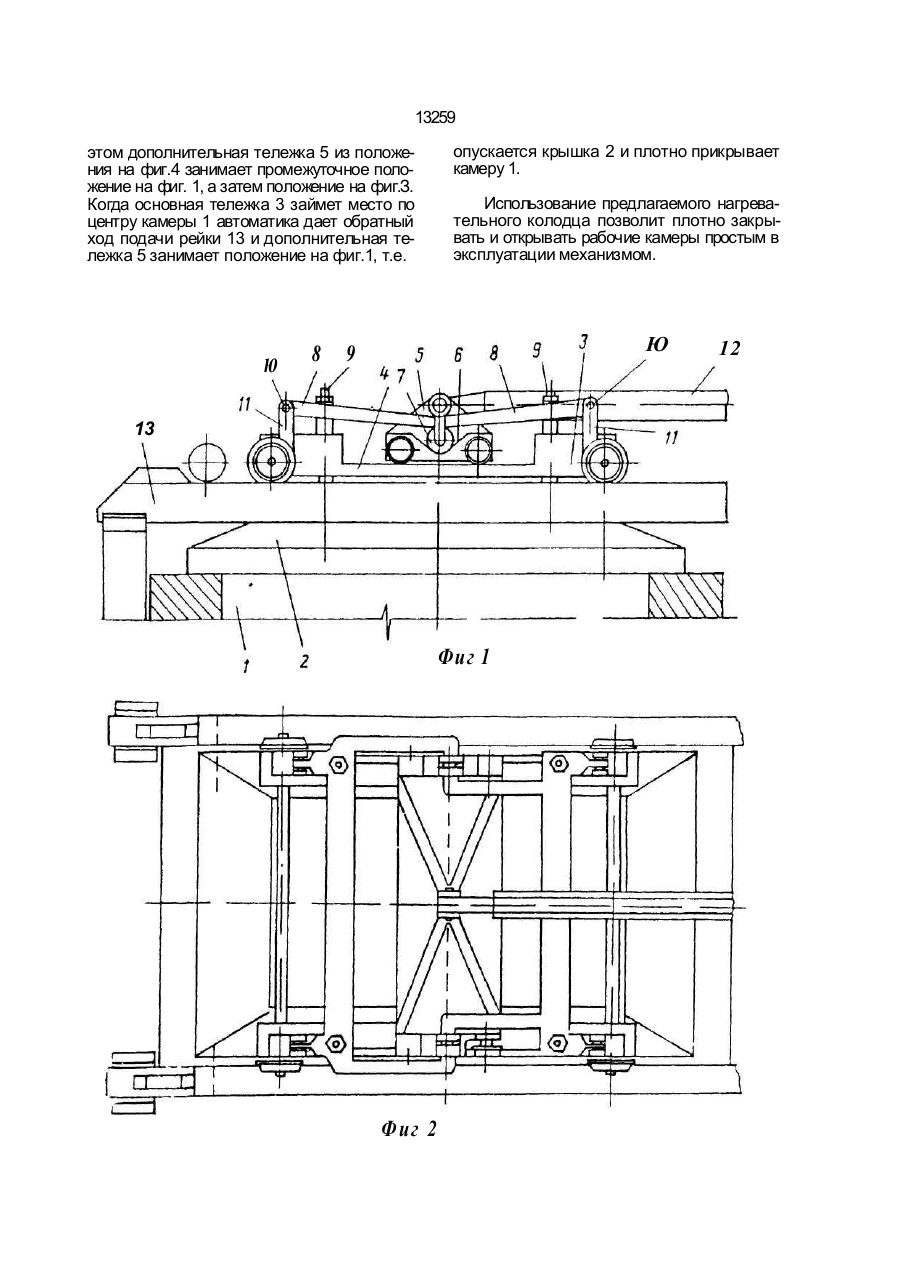

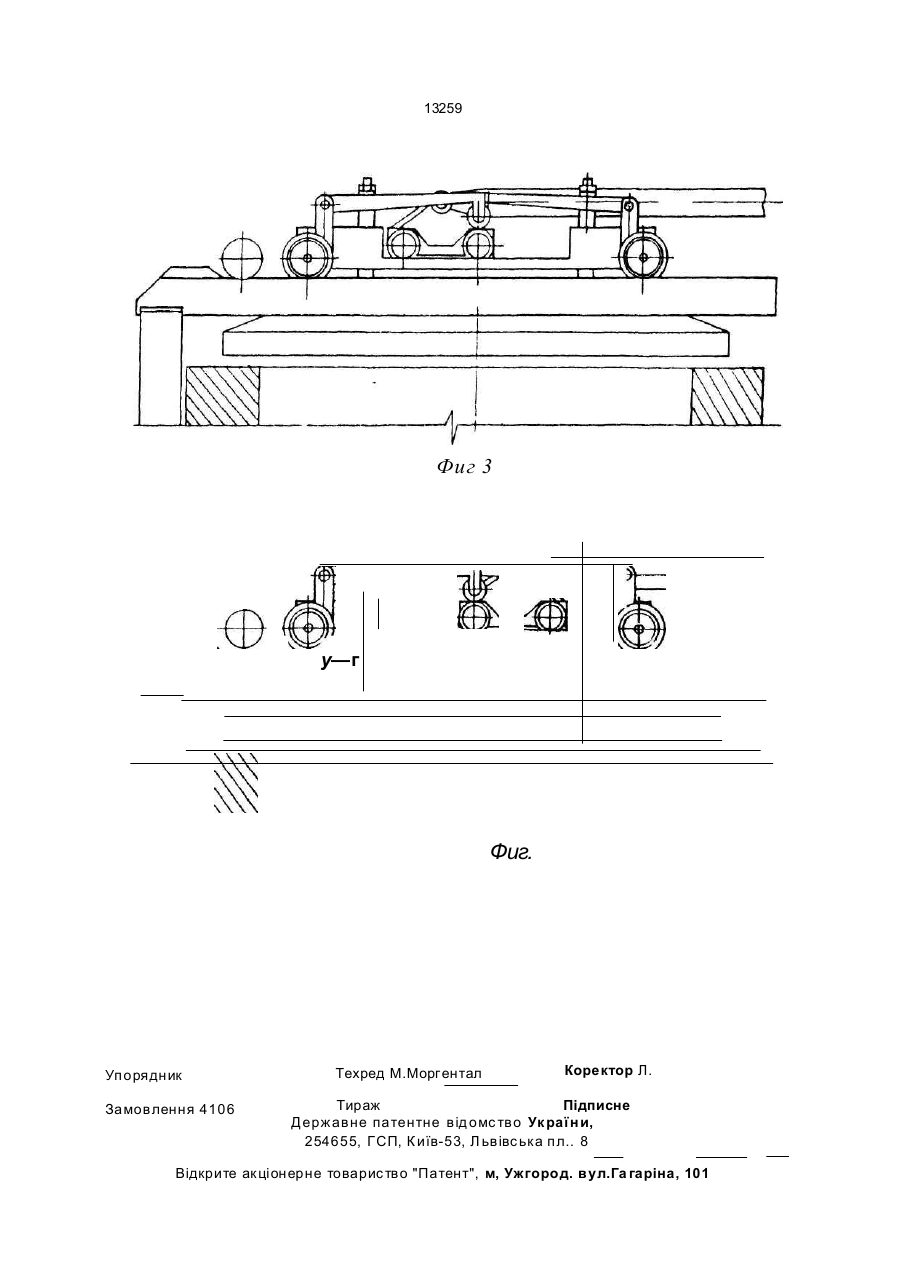

Нагревательный колодец, содержащий камеру нагрева, крышку с механизмом перемещения, о т л и ч а ю щ и й с я тем, что механизм перемещения выполнен в виде размещенных на основной тележке направляющих и установленной на этих направляющих дополнительной тележки с профильной поверхностью для перемещения роликов, оси роликов закреплены на концах рычагов, вторые их концы шарнирно закреплены на основной тележке, а крышка установлена посредством штанг, соединенных с рычагами. Изобретение относится к черной металлургии и может быть использовано для нагрева стальных слитков перед прокаткой на обжимных станах. Известен нагревательный колодец, содержащий рабочую камеру, крышку и рычажный механизм для ее подъема перед открыванием камеры или опусканием после закрытия одним реечным механизмом. Целью изобретения является упрощение конструкции, сокращение металлоемкости и простота эксплуатации. На фиг. 1 изображено предлагаемое устройство, когда камера закрыта крышкой; на фиг.2 - то же, вид сверху; на фиг.З - устройство, когда крышка перемещается на камеру, вид сбоку; на фиг.4 - устройство, когда приподнята крышка и начинает открываться камера нагревательного колодца, вид сбоку. Нагревательный колодец состоит из рабочей камеры 1, крышки 2, основной тележки 3, направляющих (рельс) 4, дополнительной тележки 5, профильной поверхности 6, роликов 7, рычагов 8, штанги 9, шарнирных соединений 10, опор 11, приводной рейки 12, балки 13. Нагревательный колодец работает следующим образом. При открывании камеры 1 нагревательного колодца включают механизм привода перемещения (не показан), который перемещает по направляющим 4 дополнительную тележку 5 в крайнее правое положение (фиг.4), при этом по профильной поверхности 6 дополнительной тележки 5 ролики займут верхнее положение и тем самым, повернув вокруг оси 10 рычаг 8, приподнимут крышку 2, закрепленную на рычагах 8 при помощи штанги 9. Перемещая далее рейку 12, закрепленную на дополнительной тележке 5, после подъема крышки 2, начинают перемещать основную тележку 3 по балке 13 и тем самым открывают камеру. После загрузки камеры новыми слитками включают подачу рейки 12 в обратную сторону. При (21)4708650/SU (22) 20.06.89 (24)28.02.97 С > со сло о 13259 этом дополнительная тележка 5 из положения на фиг.4 занимает промежуточное положение на фиг. 1, а затем положение на фиг.З. Когда основная тележка 3 займет место по центру камеры 1 автоматика дает обратный ход подачи рейки 13 и дополнительная тележка 5 занимает положение на фиг.1, т.е. ю 8 опускается крышка 2 и плотно прикрывает камеру 1. Использование предлагаемого нагревательного колодца позволит плотно закрывать и открывать рабочие камеры простым в эксплуатации механизмом. Ю 9 13 Фиг 1 Фиг 2 12 13259 Фиг 3 у—г Фиг. Упорядник Замовлення 4106 Коректор Л. Лукач Тираж Підписне Державне патентне від омс тво Ук раї ни, 254655, ГСП, К иїв-53, Л ьвівс ька пл.. 8 Техред М.Моргентал Відкрите акціонерне товарис тво "Патент", м, Ужгород. вул.Га гаріна, 101
