Замок застібки-блискавки

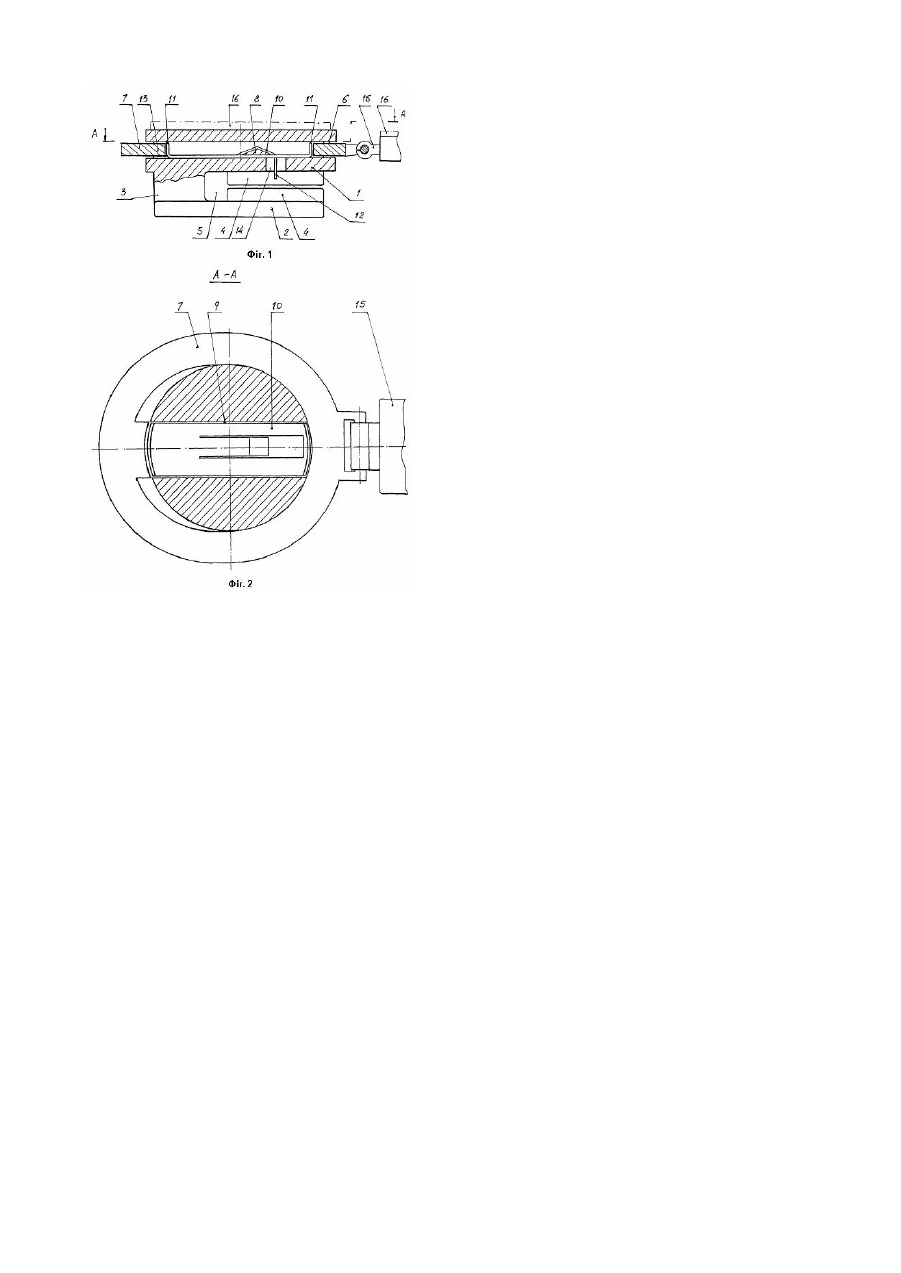

Корисна модель відноситься до рухомих замків застібок блискавок, і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент Великобританії №2112451 А, МПК А 44В 19/26, 20.07.1983p.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка та бортики обох плит утворюють Y - подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена ручка. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), тому що р учка встановлена на зовнішній частині верхньої плити, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між ручкою і елементом кріплення, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. Відомий також замок застібки-блискавки [патент США №5212852, МПК А 44В 19/00, 25.05.1993р.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y - подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка кінематичне зв'язана з ручкою, і фіксатор замка. Крім того, перехідна ланка містить пазовий кулачок, кінематичне зв'язаний з фіксатором замка. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), за рахунок розміщення перехідної ланки в верхній плиті з зовнішньої сторони, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між перехідною ланкою та верхньою плитою, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. Крім того, дана конструкція не має автоматичної фіксації замка відносно з'єднаних елементів, що також знижує експлуатаційну надійність застібки в цілому. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому введення нових елементів і зв'язків між ними, забезпечило б підвищення експлуатаційних характеристик застібки в цілому, а також можливість декорування верхньої частини замка, що розширить їх асортимент. Замок застібки-блискавки, що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y - подібну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка кінематичне зв'язана з ручкою, і фіксатор замка, згідно з корисною моделлю, верхня плита містить паз, кулачок і напрямний паз, фіксатор містить два діаметрально протилежних упори і зуб, встановлений у напрямний паз і кінематичне зв'язаний з кулачком, перехідна ланка містить внутрішній паз і штовхач, та встановлена в паз таким чином, що контури верхньої плити перекривають контури перехідної ланки, упори кінематичне зв'язані з штовхачем. Доцільно, щоб верхня плита і ручка містили декоративні елементи. Виконання верхньої плити з пазом, кулачком і напрямним пазом, фіксатора з двома діаметрально протилежними упорами і зубом, перехідної ланки з внутрішнім пазом і штовхачем, та встановлення її в паз таким чином, що контури верхньої плити перекривають контури перехідної ланки, збільшує площу контакту перехідної ланки та верхньої плити, крім того установка фіксатора в напрямний паз, взаємодія штовхача з упорами, а кулачка з фіксатором, дозволяють виводити зуб фіксатора з Y - подібної порожнини, для переміщення замка вздовж з'єднаних елементів, при закриванні або відкриванні застібки, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Корисна модель пояснюється кресленнями: на Фіг.1 - загальний вид замка застібки блискавки; на Фіг.2 розріз А-А замка застібки блискавки. Конструкція замка застібки-блискавки (Фіг.1) складається з верхньої плити 1 закріпленої на нижній плиті 2 за допомогою перемички 3, верхня 1 і нижня 2 плити містять бортики 4, перемичка 3 і бортики 4 обох плит утворюють Y - подібну порожнину 5 для переміщення елементів з'єднання застібки-блискавки. Верхня плита 1 містить паз 6 (Фіг.2), в який встановлена перехідна ланка 7 таким чином, що контури верхньої плити 1 перекривають контури перехідної ланки 7. Також верхня плита 1 містить кулачок 8 і напрямний паз 9. Фіксатор 10 містить два діаметрально протилежних упори 11 і зуб 12, та встановлений у напрямний паз 9 і кінематичне зв'язаний з кулачком 8, два діаметрально протилежних упори 11 кінематичне зв'язані з перехідною ланкою 7 за допомогою штовхача 13. Верхня плита 1 містить вікно 14, у якому розміщений зуб 12. Перехідна ланка 7 містить ручку 15. Верхня частина верхньої плити 1 і ручка 15 містять декоративні елементи 16. Замок застібки-блискавки працює в такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y - подібної порожнини 5, при закриванні або відкриванні застібки-блискавки, з допомоги ручки 15 встановлюють перехідну ланку 7 таким чином, щоб штовхач 13 взаємодіяв з упором фіксатора 11, у результаті чого кулачок 8 виводить зуб 12 з Y - подібної порожнини 5, після чого замок переміщається уздовж з'єднаних елементів, закриваючи або відкриваючи застібку. Після закриття або відкриття зуб 12 під дією кулачка 8 самостійно повертається Y - подібну порожнину 5. При закритті замка бортики 4 приводять у зачеплення з'єднані елементи застібки-блискавки, а при відкритті виводять із зачеплення за допомогою перемички 3.
