Замок застібки-блискавки
Номер патенту: 21876
Опубліковано: 10.04.2007
Автори: Музичишин Сергій Володимирович, Макатьора Дмитро Анатолійович
Формула / Реферат
1. Замок застібки-блискавки, що містить верхню і нижню плити, з’єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y-подібну порожнину для переміщення елементів з’єднання застібки-блискавки, і ручку, який відрізняється тим, що додатково оснащений перехідною ланкою з внутрішнім пазом, верхня плита має буртик, встановлений у внутрішньому пазу, перехідна ланка кінематично зв’язана з ручкою та перекриває своєю поверхнею контури верхньої плити.
2. Замок за п. 1, який відрізняється тим, що перехідна ланка і ручка містять декоративні елементи.
Текст

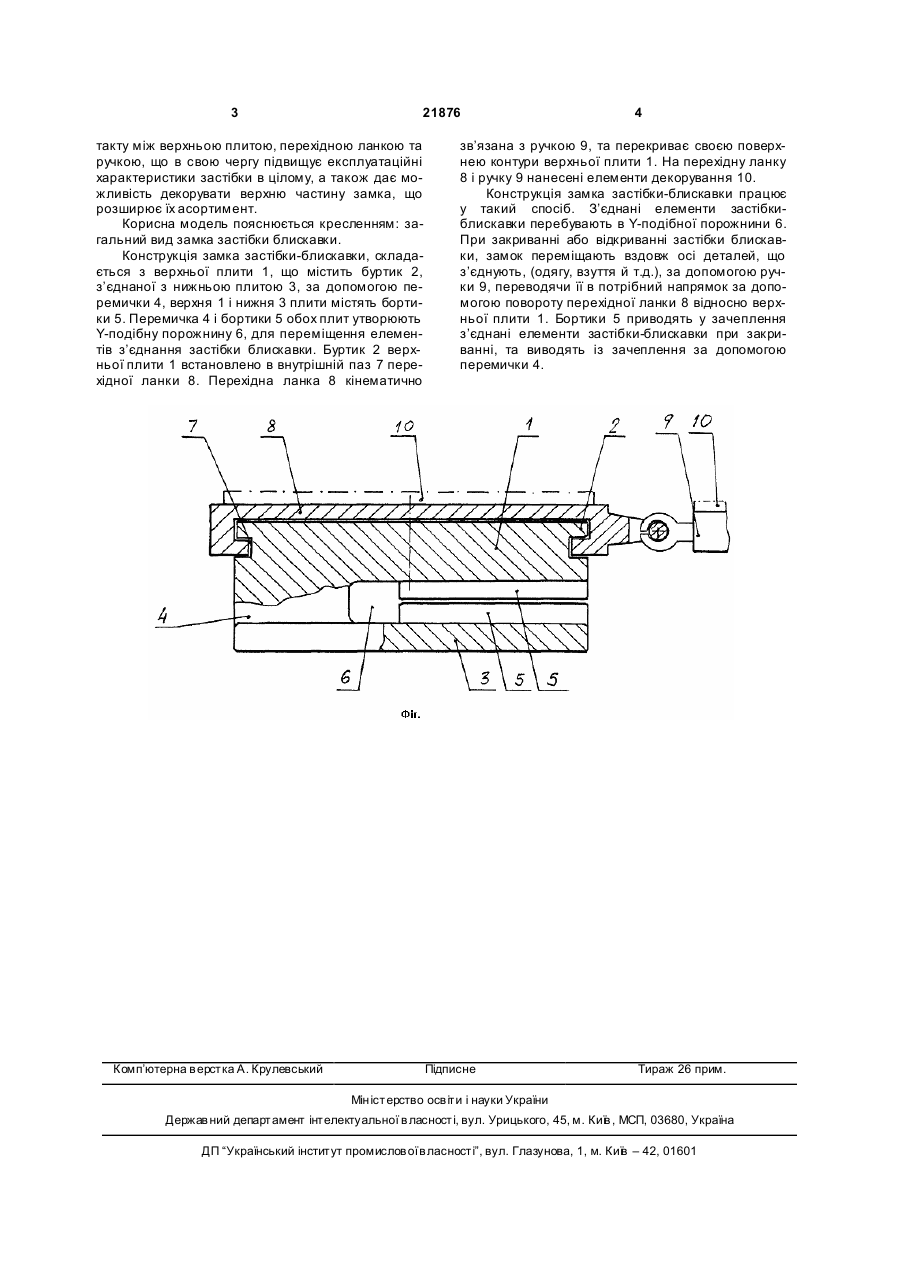

1. Замок застібки-блискавки, що містить верхню і нижню плити, з’єднані між собою перемичкою, 3 21876 такту між верхньою плитою, перехідною ланкою та ручкою, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент. Корисна модель пояснюється кресленням: загальний вид замка застібки блискавки. Конструкція замка застібки-блискавки, складається з верхньої плити 1, що містить буртик 2, з’єднаної з нижньою плитою 3, за допомогою перемички 4, верхня 1 і нижня 3 плити містять бортики 5. Перемичка 4 і бортики 5 обох плит утворюють Y-подібну порожнину 6, для переміщення елементів з’єднання застібки блискавки. Буртик 2 верхньої плити 1 встановлено в внутрішній паз 7 перехідної ланки 8. Перехідна ланка 8 кінематично Комп’ютерна в ерстка А. Крулевський 4 зв’язана з ручкою 9, та перекриває своєю поверхнею контури верхньої плити 1. На перехідну ланку 8 і ручку 9 нанесені елементи декорування 10. Конструкція замка застібки-блискавки працює у такий спосіб. З’єднані елементи застібкиблискавки перебувають в Y-подібної порожнини 6. При закриванні або відкриванні застібки блискавки, замок переміщають вздовж осі деталей, що з’єднують, (одягу, взуття й т.д.), за допомогою ручки 9, переводячи її в потрібний напрямок за допомогою повороту перехідної ланки 8 відносно верхньої плити 1. Бортики 5 приводять у зачеплення з’єднані елементи застібки-блискавки при закриванні, та виводять із зачеплення за допомогою перемички 4. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSlider of zipper
Автори англійськоюMuzychyshyn Serhii Volodymyrovych, Makatiora Dmytro Anatoliiovych, Makatiora Dmytro Anatoliiovych
Назва патенту російськоюЗамок застежки-молнии
Автори російськоюМузычишин Сергей Владимирович, Макатера Дмитрий Анатольевич, Макатера Дмитрий Анатольевич
МПК / Мітки
МПК: A44B 19/24
Мітки: застібки-блискавки, замок
