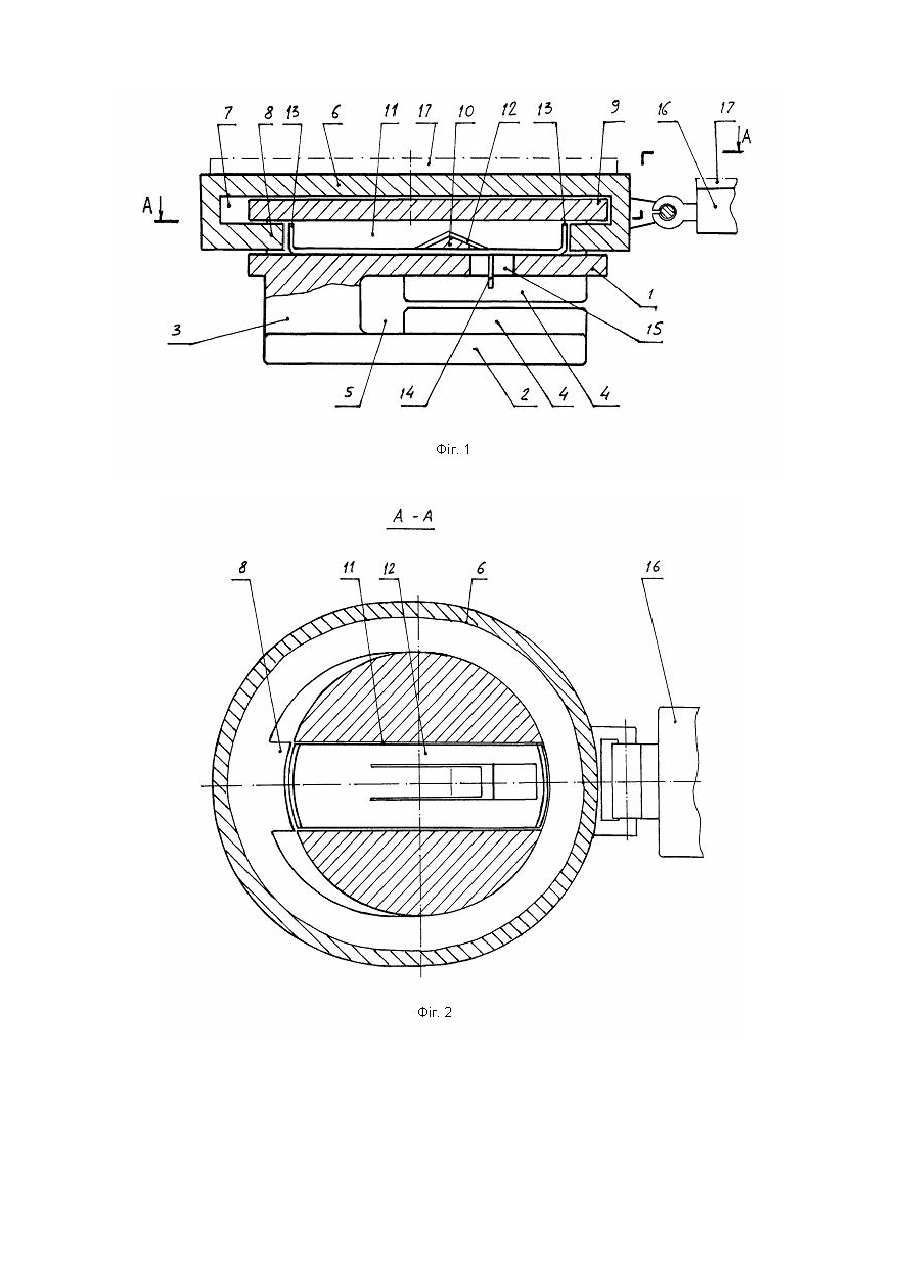

Замок застібки-блискавки

Корисна модель відноситься до рухомих замків застібок блискавок, і може бути використана у виробах легкої промисловості. Відомий замок застібки-блискавки [патент Великобританії №2112451 А, МПК А44В19/26, 20.07.1983p.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, причому перемичка та бортики обох плит утворюють Y-образну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена ручка. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), тому що р учка встановлена на зовнішній частині верхньої плити, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між ручкою і елементом кріплення, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. Відомий також замок застібки-блискавки (патент США №5212852, МПК А44В19/00, 25.05.1993р.], що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y-образну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка кінематичне зв'язана з ручкою, і фіксатор замка. Крім того, перехідна ланка містить пазовий кулачок, кінематичне зв'язаний з фіксатором замка. Однак, даний замок застібки-блискавки не може бути декорованим (верхня частина), за рахунок розміщення перехідної ланки в верхній плиті з зовнішньої сторони, при цьому створюється велике зусилля, що діє на замок, за рахунок малої площі контакту між перехідною ланкою та верхньою плитою, що в свою чергу призводить до передчасного зношування останнього і знижує експлуатаційну надійність застібки в цілому. Крім того, дана конструкція не має автоматичної фіксації замка відносно з'єднаних елементів, що також знижує експлуатаційну надійність застібки в цілому. В основу корисної моделі покладена задача створити такий замок застібки-блискавки, в якому введення нових елементів і зв'язків між ними, забезпечило б підвищення експлуатаційних характеристик застібки в цілому, а також можливість декорування верхньої частини замка, що розширить їх асортимент. Замок застібки-блискавки, що містить верхню і нижню плити, з'єднані між собою перемичкою, які мають бортики, при цьому перемичка і бортики обох плит утворюють Y-образну порожнину, для переміщення елементів з'єднання застібки-блискавки, у верхній плиті встановлена перехідна ланка кінематичне зв'язана з ручкою, і фіксатор замка, згідно з корисною моделлю, перехідна ланка перекриває своєю поверхнею контури верхньої плити, та містить внутрішній паз і штовхач, вер хня плита має буртик, кулачок і напрямний паз, фіксатор містить два діаметрально протилежних упори і зуб, встановлений в напрямний паз і кінематичне зв'язаний з кулачком, а упори кінематичне зв'язані з штовхачем. Доцільно, щоб перехідна ланка і ручка містили декоративні елементи. Виконання конструкції замка таким чином, що буртик верхньої плити встановлено в паз перехідної ланки, яка перекриває своєю поверхнею контури верхньої плити, збільшує площу контакту перехідної ланки та верхньої плити, крім того установка фіксатора в напрямний паз, взаємодія штовхача з упорами, а кулачка з фіксатором, дозволяють виводити зуб фіксатора з Y-образної порожнини, для переміщення замка вздовж з'єднаних елементів, при закриванні або відкриванні застібки, що в свою чергу підвищує експлуатаційні характеристики застібки в цілому, а також дає можливість декорувати верхню частину замка, що розширює їх асортимент, Корисна модель пояснюється кресленнями: на Фіг.1 - загальний вид замка застібки блискавки; на Фіг.2 розріз А-А замка застібки блискавки. Конструкція замка застібки-блискавки (Фіг.1) складається з верхньої плити 1 закріпленої на нижній плиті 2 за допомогою перемички 3, верхня 1 і нижня 2 плити містять бортики 4, перемичка 3 і бортики 4 обох плит утворять Y-образну порожнину 5 для переміщення елементів з'єднання застібки-блискавки, на верхній плиті 1 встановлена перехідна ланка 6. Перехідна ланка 6 перекриває своєю поверхнею контури вер хньої плити, та містить внутрішній паз 7 і штовхач 8, вер хня плита 1 має буртик 9, кулачок 10 і напрямний паз 11. В внутрішній паз 7 перехідної ланки 6 встановлений буртик 9 верхньої плити 1. Фіксатор 12 (Фіг.2) містить два діаметрально протилежних упори 13 і зуб 14, встановлений в напрямний паз 11 і кінематичне зв'язаний з кулачком 10, а упори 13 кінематичне зв'язані з штовхачем 8. Верхня плита 1 містить вікно 15, у якому розміщається зуб 14 фіксатора 12. Перехідна ланка 6 містить ручку 16. Вер хня частина перехідної ланки 6 і ручка 16 містять декоративні елементи 17. Замок застібки-блискавки працює в такий спосіб. З'єднані елементи застібки-блискавки перебувають в Y-образної порожнини 5, при закриванні або відкриванні застібки-блискавки за допомогою ручки 16 встановлюють перехідну ланку 6 таким чином, щоб штовхач 8 взаємодіяв з упором 13 фіксатора 12, у результаті чого кулачок 10 виводить зуб 14 з Y-образної порожнини 5, після чого замок переміщається вздовж з'єднаних елементів, закриваючи або відкриваючи застібку. Після закриття або відкриття зуб 14 під дією кулачка 10 самостійно повертається Y-образну порожнину. При закритті замка бортики 4 приводять у зачеплення з'єднані елементи застібки-блискавки, а при відкритті виводять із зачеплення за допомогою перемички 3.
