Причіпна кукурудзозбиральна машина

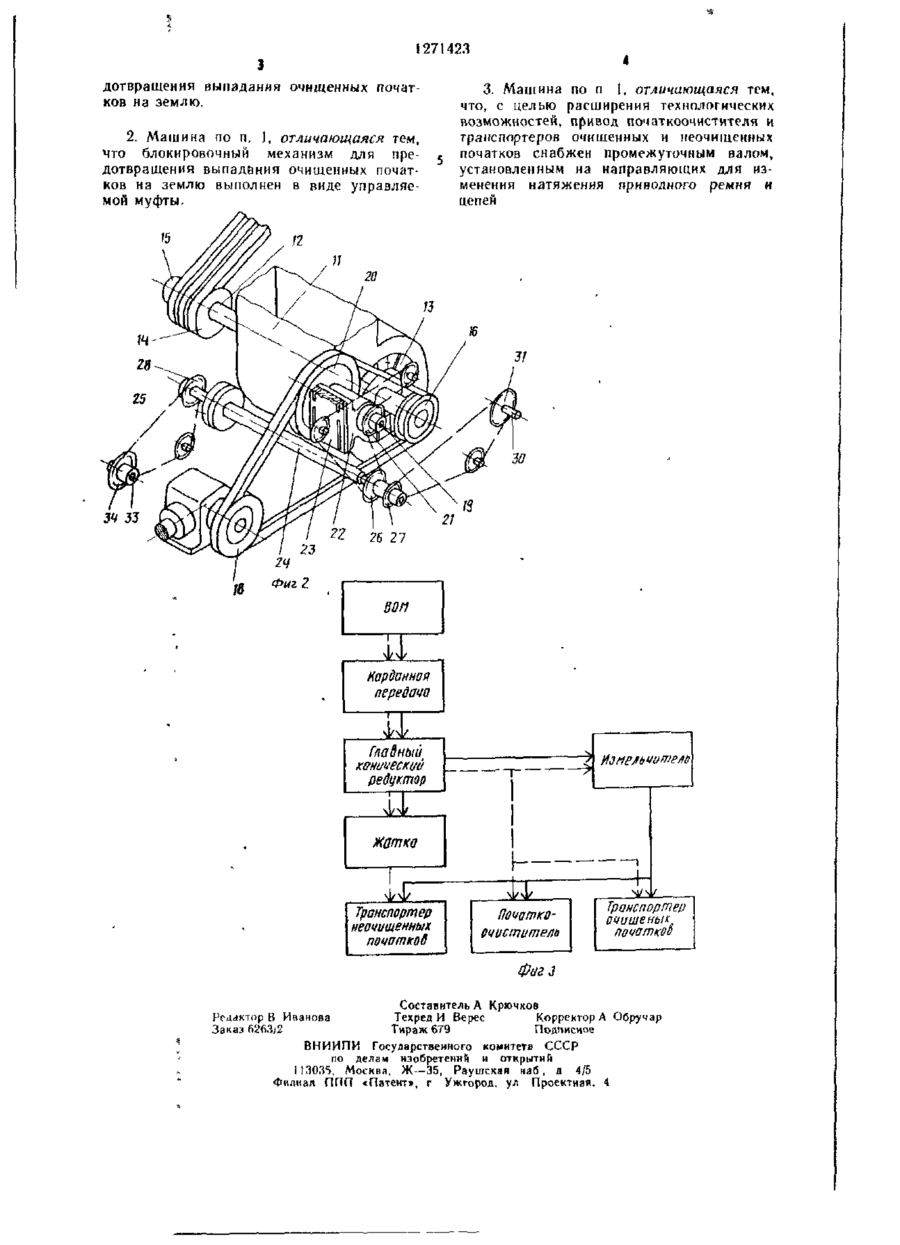

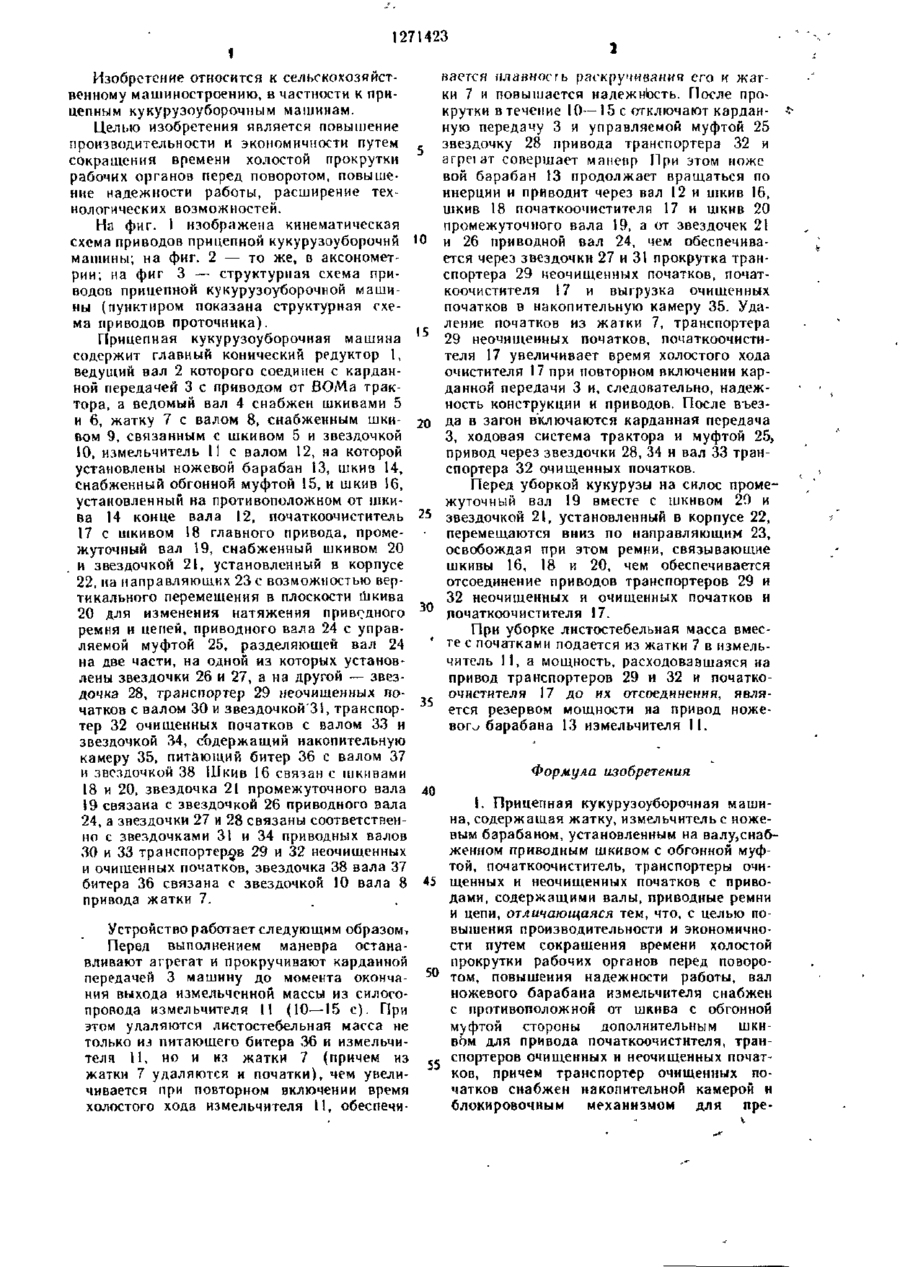

Изобретение относится к сельскохозяйственному машиностроению, в частности к прицепным кукурузоуборочным машинам, позволяет сократить время прокрутки машины от карданной передачи при остановке агрегата, а также осуществлять прокрутку за счет использования энергии инерции ножевого барабана измельчителя при отключенной карданной передаче во время выполнения, маневра. Устройство содержит жатку 7, измельчитель 11 с ножевым барабаном 13, установленным на валу с приводным шкивом с обгонной муфтой, початкоочисти-1 тель 17 и транспортеры очищенных и неочищенных початков. Вал ножевого барабана измельчителя снабжен с противоположной от шкива с обгонной стороны дополнительным шкивом для привода початкоочистителя и транспортеров очищенных и неочищенных початков. Транспортер очищенных початков снабжен накопительной камерой и блокировочным механизмом для предотвращения выпадания очищенных початков на землю. Перед выполнением маневрапроизводят прокрутку машины карданной передачей 3. Затем отключают карданную передачу и совершают маневр, при этом ножевой барабан продолжает вращаться по инерции и осуществляет движение транспортеров очищенных и неочищенных початков. 2 з.п.ф-лы, 3 ил. (Л С 22 13 2726 23 if / / / п to 1271423 1 Изобретение относится к сельскохозяйственному машиностроению, в частности к прицепным кукурузоуборочным машинам. Целью изобретения является повышение производительности и экономичности путем сокращения времени холостой прокрутки рабочих органов перед поворотом, повышение надежности работы, расширение технологических возможностей. На фиг. I изображена кинематическая схема приводов прицепной кукурузоуборочни машины; на фиг. 2 — то же, в аксонометрии; на фиг 3 — структурная схема приводов прицепной кукурузоуборочной машины (пунктиром показана структурная схема приводов проточника). Прицепная кукурузоуборочная машина содержит главный конический редуктор 1, ведущий вал 2 которого соединен с карданной передачей 3 с приводом от ВОМа трактора, а ведомый вал 4 снабжен шкивами 5 и 6, жатку 7 с валом 8, снабженным шкивом 9, связанным с шкивом 5 и звездочкой 10, измельчитель 11 с валом 12, на которой установлены ножевой барабан 13, шкив 14, снабженный обгонной муфтой 15, и шкив 16, установленный на противоположном от шкива 14 конце вала 12, початкоочиститель 17 с шкивом 18 главного привода, промежуточный вал 19, снабженный шкивом 20 и звездочкой 21, установленный в корпусе 22, на направляющих 23 с возможностью вертикального перемещения в плоскости шкива 20 для изменения натяжения приводного ремня и цепей, приводного вала 24 с управляемой муфтой 25, разделяющей вал 24 на две части, на одной из которых установлены звездочки 26 и 27, а на другой — звездочка 28, транспортер 29 неочищенных початков с валом 30 и звездочкой'31, транспортер 32 очищенных початков с валом 33 и звездочкой 34, содержащий накопительную камеру 35, питающий битер 36 с валом 37 и звездочкой 38 Шкив 16 связан с шкивами 18 и 20, звездочка 21 промежуточного вала 19 связана с звездочкой 26 приводного вала 24, а звездочки 27 и 28 связаны соответственно с звездочками 31 и 34 приводных валов 30 и 33 транспортеров 29 и 32 неочищенных и очищенных початков, звездочка 38 вала 37 битера 36 связана с звездочкой 10 вала 8 привода жатки 7. Устройство работает следующим образом» Перед выполнением маневра останавливают агрегат и прокручивают карданной передачей 3 машину до момента окончания выхода измельченной массы из силосопровода измельчителя 11 (10—15 с). При этом удаляются листостебельная масса не только из питающего битера 36 и измельчителн П. но и из жатки 7 (причем из жатки 7 удаляются и початки), чем увеличивается при повторном включении время холостого хода измельчителя 11, обеспечи 10 15 20 25 30 35 пается плавность раскручивания его и жагки 7 и повышается надежность. После прокрутки в течение 10—15 с отключают карданную передачу 3 и управляемой муфтой 25 звездочку 28 привода транспортера 32 и агреіат совершает маневр При этом ноже вой барабан 13 продолжает вращаться по инерции и приводит через вал 12 и шкив 16, шкив 18 початкоочистителя 17 и шкив 20 промежуточного вала 19, а от звездочек 21 и 26 приводной вал 24, чем обеспечивается через звездочки 27 и 31 прокрутка транспортера 29 неочищенных початков, початкоочистителя ! 7 и выгрузка очищенных початков в накопительную камеру 35. Удаление початков из жатки 7, транспортера 29 неочищенных початков, початкоочистителя 17 увеличивает время холостого хода очистителя 17 при повторном включении карданной передачи 3 и, следовательно, надежность конструкции и приводов. После въезда в загон включаются карданная передача 3, ходовая система трактора и муфтой 25, привод через звездочки 28, 34 и вал 33 транспортера 32 очищенных початков. Перед уборкой кукурузы на силос промежуточный вал 19 вместе с шкивом 20 и звездочкой 21, установленный в корпусе 22, перемещаются вниз по направляющим 23, освобождая при этом ремни, связывающие шкивы 16, 18 и 20, чем обеспечивается отсоединение приводов транспортеров 29 и 32 неочищенных и очищенных початков и лочаткоочистителя 17. При уборке листостебельная масса вместе с початками подается из жатки 7 в измельчитель II, а мощность, расходовавшаяся на привод транспортеров 29 и 32 и початкоочистителя 17 до их отсоединения, является резервом мощности на привод ножевого барабана 13 измельчителя 11. Формула изобретения 40 1. Прицепная кукурузоуборочная машина, содержащая жатку, измельчитель с ножевым барабаном, установленным на валу,снабженяом приводным шкивом с обгонной муфтой, початкоочиститель, транспортеры очи45 щенных и неочищенных початков с приводами, содержащими валы, приводные ремни и цепи, отличающаяся тем, что, с целью повышения производительности и экономичности путем сокращения времени холостой прокрутки рабочих органов перед поворо50 том, повышения надежности работы, вал ножевого барабана измельчителя снабжен с противоположной от шкива с обгонной муфтой стороны дополнительным шкивом для привода початкоочистителя, тран,- спортеров очищенных и неочищенных початков, причем транспортер очищенных початков снабжен накопительной камерой и блокировочным механизмом для пре 1271423 дотвращения выпадания очищенных початков на землю. 2. Машина по п. ), отличающаяся тем, что блокировочный механизм для предотвращения выпадения очищенных початков на землю выполнен в виде управляемой муфты, 3. Машина по п I, отличающаяся тем, что, с целью расширения технологических возможностей, привод початкоочистителя н транспортеров очищенных и неочищенных с початков снабжен промежуточным валом, установленным на направляющих для изменения натяжения приводного ремня н цепей 31 30 son Кордонной передача Гладищ конический редуктор Жатка Транспортер неочищенных почоткоб Початкоочиститель Транспортер оиишенык почоткоо фигЗ Составитель А Крючков Редактор В Иванова Техред И Верес Корректор А Обручар Заказ 6263/2 Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва. Ж —35, Раушская наб. а 4/5 Филиал ПГГГ7 «Патент», г Ужгород, ул Проектная, 4
