Пристрій для стирання ультрафіолетовим випромінюванням інформації в мікросхемах ппзп

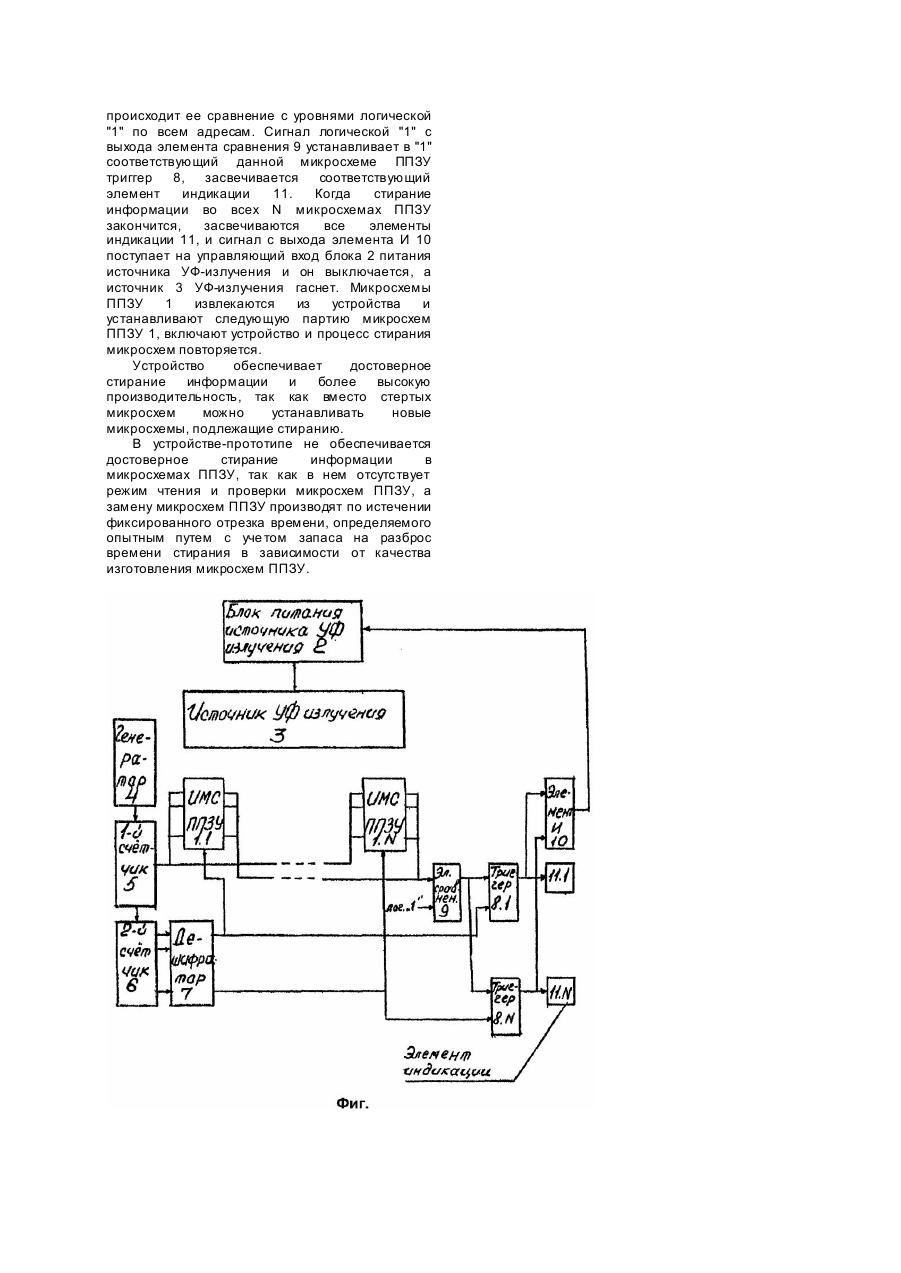

Изобретение относится к вычислительной технике и может быть использовано для стирания ультрафиолетовым (УФ) излучением информации в микросхемах перепрограммируемых постоянных запоминающих устройств (ППЗУ). Известны устройства для стирания УФ излучением информации в микросхемах ППЗУ, содержащие лампу-источник УФ излучения и микросхемы ППЗУ (А.с. СССР №303917, кл. G11C5/00, 1967). Наиболее близким по технической сущности является устройство для стирания информации микросхем (УСИМ, 263.396.000. Программатор ПЗУ с УФ-стиранием CM1810.3708.2б2.769.119, 1987), выпускаемое Киевским НПО "Электронмаш". Это устройство содержит N микросхем ППЗУ, блок питания источника УФ-излучения, генератор импульсов, выходы которого подключены к счетному входу первого счетчика. Известные устройства имеют сравнительно низкую производительность и не обеспечивают достоверное стирание микросхем ППЗУ. Задачей изобретения является усовершенствование устройства для стирания КФ излучением информации в микросхемах ППЗУ, в котором повышение производительности и обеспечение достоверности стирания достигается благодаря возможности контроля содержимого ячеек микросхем ППЗУ и управлению продолжительности процесса стирания. Поставленная задача решена тем, что в устройство для стирания УФ-излучением информации в микросхемах ППЗУ, содержащее N микросхем ППЗУ, блок питания источника УФ излучения, подключенный к источнику УФ излучения, генератор импульсов, вы ход которого подключен к счетному входу первого счетчика, введены второй счетчик, дешифратор, N триггеров, элемент сравнения, элемент И, N элементов индикации, причем разрядные выходы первого счетчика соединены с соответствующими адресными входами каждой микросхемы ППЗУ, одноименные разрядные выходы которых соединены и подключены к соответствующим входам первой группы входов элемента сравнения, вторая группа входов которого подключена к уровню логической "1", вы ход переноса первого счетчика соединен со счетным входом второго счетчика, разрядные выходы которого подключены к соответствующим входам дешифратора, а каждый выход последнего соединен с входом выборки соответствующей микросхемы ППЗУ и с установочным входом соответствующего триггера, вход сброса каждого триггера соединен с выходом элемента сравнения, а выход каждого триггера соединен с соответствующим элементом индикации и с соответствующим входом элемента И, выход которого соединен с управляющим входом блока питания источника УФ-излучения. Отличительные от прототипа признаки: наличие в устройстве второго счетчика, дешифратора, N триггеров, элемента сравнения, элемента И, N элементов индикации в совокупности с остальными существенными признаками позволяют проверить содержимое каждой ячейки микросхем ППЗУ и фиксировать момент окончания стирания и таким образом обеспечивают повышение производительности устройства и достоверность стирания. На чертеже (фиг.) представлена блок-схема устройства. Устройство содержит N микросхем ППЗУ 1, блок питания источника УФ излучения 2, подключенный к источнику УФ излучения 3, генератор импульсов 4, выход которого подключен к счетному входу первого счетчика 5, второй счетчик 6, дешифратор 7, N триггеров 8, элемент сравнения 9, элемент И 10, N элементов индикации 11, причем разрядные выходы первого счетчика 5 соединены с соответствующими адресными входами каждой микросхемы ППЗУ 1, одноименные разрядные выходы которых соединены и подключены к соответствующим входам первой группы входов элемента сравнения 9, вторая группа входов которого подключена к уровню логической "1", выход переноса первого счетчика 5 соединен со счетным входом второго счетчика 6, разрядные выходы которого подключены к соответствующим входам дешифратора 7, а каждый выход последнего соединен с входом выборки соответствующей микросхемы ППЗУ 1 и с установочным входом соответствующего триггера 8, вход сброса каждого триггера 8 соединен с выходом элемента сравнения 9, а выход каждого триггера 8 соединен с соответствующим элементом индикаций 1 и с соответствующим элементом индикации 11 и с соответствующим входом элемента И 10, выход которого соединен с управляющим входом блока питания источника УФ-излучения 2. В качестве элементов устройства могут быть использованы, например: микросхемы ППЗУ 1 микросхемы К573РФ6, 27С256, 27С512, установленные в розетке соединительные РС2-407; блок 2 питания источника УФ-излучения - блок питания устройства УСИМ 2б3.396.000; источник УФ-излучения 3 - лампа ДРБ-8-1; генератор 4 импульсов - микросхема К555АГЗ; счетчики 5 и 6 микросхема К555ИЕ7; дешифратор 7 - микросхема К555ИД7; триггеры 8 - микросхемы К555ТМ2; элементы 9 сравнения - микросхемы К555СП1; элемент И 10 - микросхема К555ЛА2; элементы 11 индикации - индикаторы единичные АЛ310А. Устройство для стирания УФ излучением информации в микросхемах ППЗУ работает следующим образом. Микросхемы ППЗУ 1 устанавливают в устройстве входными окнами к источнику УФизлучения и соединяют с элементами устройства в соответствии с блок-схемой. Включают питание устройства, в т.ч. блок 2 питания источника УФизлучения. Источник УФ-излучения 3 обеспечивает облучение микросхем ППЗУ 1 через их входные окна УФ-лучами с длиной волны l = 253,7нм и начинается процесс стирания в них информации. Генератор 4 вырабатывает непрерывную серию прямоугольных импульсов с параметрами, соответствующими уровням ТТЛлогики. Первый счетчик 5 последовательно перебирает адреса выбранных дешифратором 7 микросхем ППЗУ 1 и происходит последовательное чтение информации каждой микросхемы ППЗУ 1. Выборка каждой из микросхем ППЗУ 1 обеспечивается вторым счетчиком 6 и дешифратором 7. Как только происходит стирание записанной в микросхеме ППЗУ 1 информации, на элементе сравнения 9 происходит ее сравнение с уровнями логической "1" по всем адресам. Сигнал логической "1" с выхода элемента сравнения 9 устанавливает в "1" соответствующий данной микросхеме ППЗУ триггер 8, засвечивается соответствующий элемент индикации 11. Когда стирание информации во всех N микросхемах ППЗУ закончится, засвечиваются все элементы индикации 11, и сигнал с выхода элемента И 10 поступает на управляющий вход блока 2 питания источника УФ-излучения и он выключается, а источник 3 УФ-излучения гаснет. Микросхемы ППЗУ 1 извлекаются из устройства и устанавливают следующую партию микросхем ППЗУ 1, включают устройство и процесс стирания микросхем повторяется. Устройство обеспечивает достоверное стирание информации и более высокую производительность, так как вместо стертых микросхем можно устанавливать новые микросхемы, подлежащие стиранию. В устройстве-прототипе не обеспечивается достоверное стирание информации в микросхемах ППЗУ, так как в нем отсутствует режим чтения и проверки микросхем ППЗУ, а замену микросхем ППЗУ производят по истечении фиксированного отрезка времени, определяемого опытным путем с уче том запаса на разброс времени стирания в зависимости от качества изготовления микросхем ППЗУ.
