Підсилювальний пристрій приймальної розподільної системи телебачення

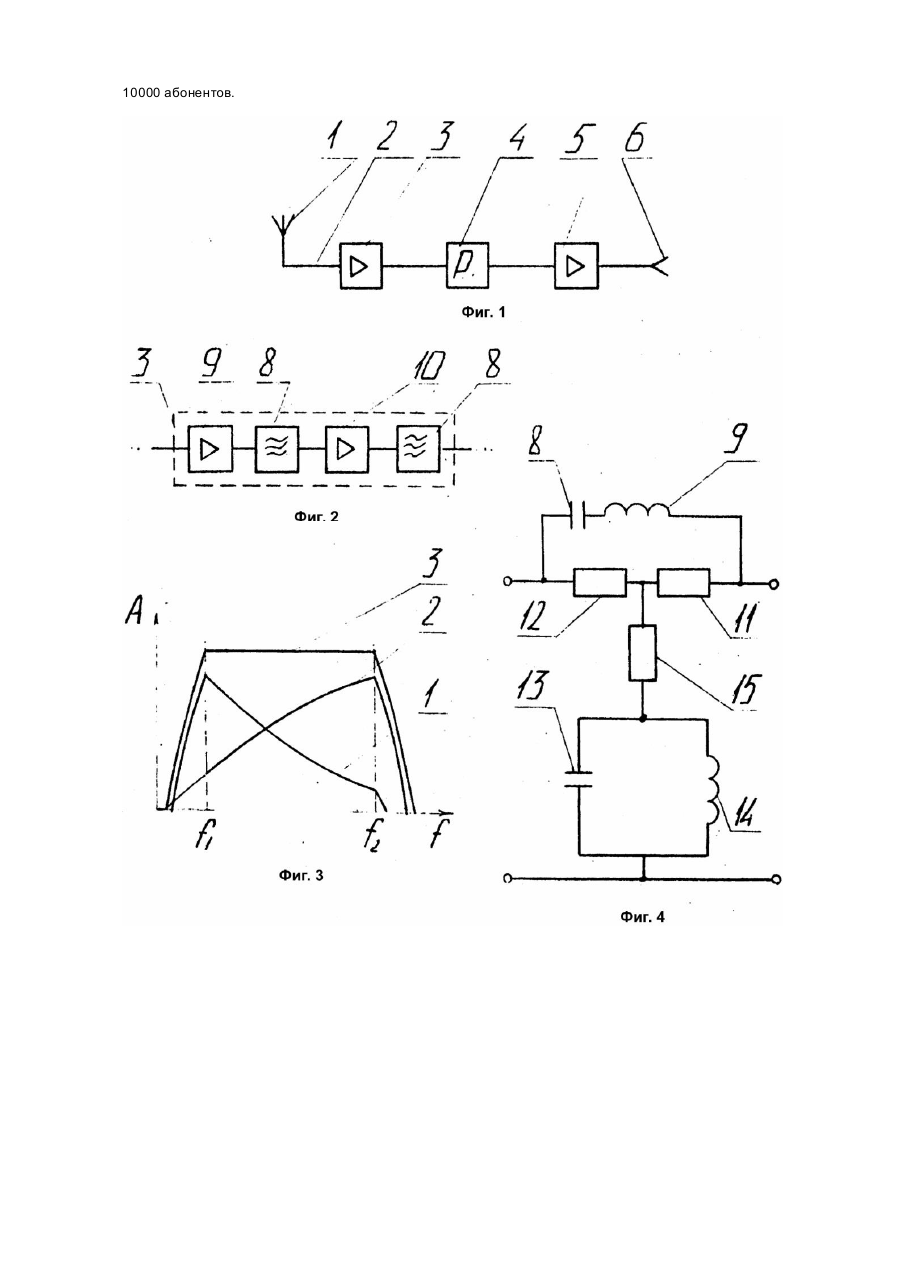

Предлагаемое изобретение относится к области телевидения, а более конкретно к усилительным устройствам распределительных сетей приемных систем телевидения с частотным разделением каналов в диапазоне от 40 до 800мГц. Известно усилительное устройство приемной распределительной системы телевидения, содержащее широкополосный усилитель (Системы распределительные приемных систем телевидения и радиовещания. ГОСТ 11216 - 83. - М.: Стандарты, 1984. - С.21). Недостаток описанного устройства состоит в том, что оно позволяет подключать к системе телевидения не более 1000 абонентов. Это обусловлено большим разбросом параметров кабеля, ответвляющих, усилительных устройств. Увеличение количества абонентов приводит к снижению качества приема и ограничивает количество транслируемых телевизионных каналов. Наиболее близким к предлагаемому по технической сущности изобретению является усилительное устройство приемной распределительной системы телевидения, содержащее последовательно соединенные каскады усиления (Сети распределительные приемных систем телевидения и радиовещания. ГОСТ 11216 - 83. - М.: С тандарты, 1984. - С.23). Описанное устройство позволяет включать пять последовательных каскадов усиления, а указанная система телевидения более универсальна, чем описанная выше. Недостаток описанного решения состоит в искажениях, которые претерпевает сигнал после прохождения через каскады усиления. Эти искажения вызваны тем, что амплитудно-частотные характеристики указанных каскадов усиления имеют "выступы", "провалы", "волны", которые не компенсируются в усилительном устройстве, что снижает качество получаемого на телевизионном приемнике абонента изображения. В основу предлагаемого изобретения поставлена задача создания такого усилительного устройства приемной распределительной системы телевидения, которое позволило 5ы повысить качество изображения, получаемого на телевизионном приемнике абонента за счет выравнивания амплитудно-частотных характеристик (АЧХ) усилительных каскадов. Предлагаемое усилительное устройство приемной распределительной системы телевидения, как и известное, содержит последовательно соединенные каскады усиления, а согласно предложению, система усиления дополнена выравнивающим контуром, установленным последовательно с каскадами усиления. Для устранения искажений АЧХ в многокаскадном усилителе после каждого каскада усиления, вносящего ощутимые амплитудночастотные искажения, включен выравнивающий контур. АЧХ выравнивающего контура подобрана обратной АЧХ предыдущего каскада усиления. В качестве выравнивающего контура могут применяться различные четырехполюсники, построенные, например, по перекрытой T-образной схеме, фильтры. На фиг.1 представлена структурная схема приемной распределительной системы телевидения; на фиг.2 - стр уктурная схема усилительного устройства; на фиг.3 - амплитудночастотные характеристики (АЧХ) выравнивающего контура (кривая 1), каскада усиления (кривая 2) и суммарная АЧХ (кривая 3). По ординате амплитуда сигнала A, по абсциссе - частота f. Значение f1 - нижняя граничная частота корректируемой полосы. Значение f2 - верхняя граничная частота корректируемой полосы. На фиг.4 показана принципиальная схема Tобразного выравнивающего контура. Приемная распределительная система телевидения включает последовательно установленные антенное устройство 1, фидер снижения 2, усилительное устройство 3, распределитель 4, усилитель 5 домовой распределительной сети и абонентскую розетку 6, к которой подключен антенный вход телевизионного приемника (на схеме не показан). Усилительное устройство 3 содержит выравнивающий контур 8 и каскады 9 и 10 усиления, которые соединены последовательно. Каждый выравнивающий контур 8 выполнен в виде T-образного фильтра. Контур 8 содержит в продольном плече контур резонанса напряжений, а в поперечном - контур резонанса токов. Контур резонанса напряжений состоит из последовательно соединенных емкости 9, индуктивности 10 и подключенных к ним корректирующи х резисторов 11 и 12. Контур резонанса токов включает емкость 13, индуктивность 14, включенные параллельно, и корректирующий резистор 15. Предложенное устройство работает следующим образом. Предварительно определяют параметры каждого выравнивающего контура расчетноэкспериментальным путем. Для этого определяют АЧХ каждого каскада усиления (фиг.3, кривая 2) и строят АЧХ выравнивающего контура (фиг.3, кривая 1). После построения АЧХ выравнивающего контура 8 определяют его параметры, используя традиционные методики (Расчет электронных устройств на транзисторах. Л.Н. Бочаров, С.К. Жебряков, И.Ф. Колесников. М.: Энергия, 1978. - С.63 - 77). Изготавливают выравнивающий контур 8, подключают в систему, после чего регистрируют АЧХ (фиг.3, кривая 3) системы "каскад усиления - выравнивающий контур" и при необходимости корректируют ее при помощи подстройки резисторов 11, 12, 15. Так как, например, каскад 9 вносит для токов низких частот малое затухание, а для токов высоких частот большое затухание, то выравнивающий контур 8 должен иметь обратную частотную зависимость затухания. Для получения такой частотной характеристики в продольное плечо выравнивающего контура 8 включен контур резонанса напряжений, а в поперечное - контур резонанса токов. На низких частотах сопротивление продольного контура большое, а поперечного малое, т.е. затухание выравнивающего контура 8 будет большим. С увеличением частоты сопротивление продольного контура будет постепенно уменьшаться, а поперечного контура - увеличиваться, т.е. затухание выравнивающего контура 8 будет постепенно уменьшаться и будет минимальным на резонансной частоте, которая располагается на верхней граничной частоте корректируемой полосы. Если одно звено выравнивающего контура 8 не обеспечивает требуемой частотной зависимости затухания, то включают последовательно несколько таких звеньев. Поскольку качество сигнала после каждого каскада усиления 8 оказывается приемлемым качество изображения и звука на телевизионном приемнике удовлетворяет потребителя, - система может включать более пяти каскадов усиления и к одной системе может быть подключено более 10000 абонентов.
