Моноблочна пломба

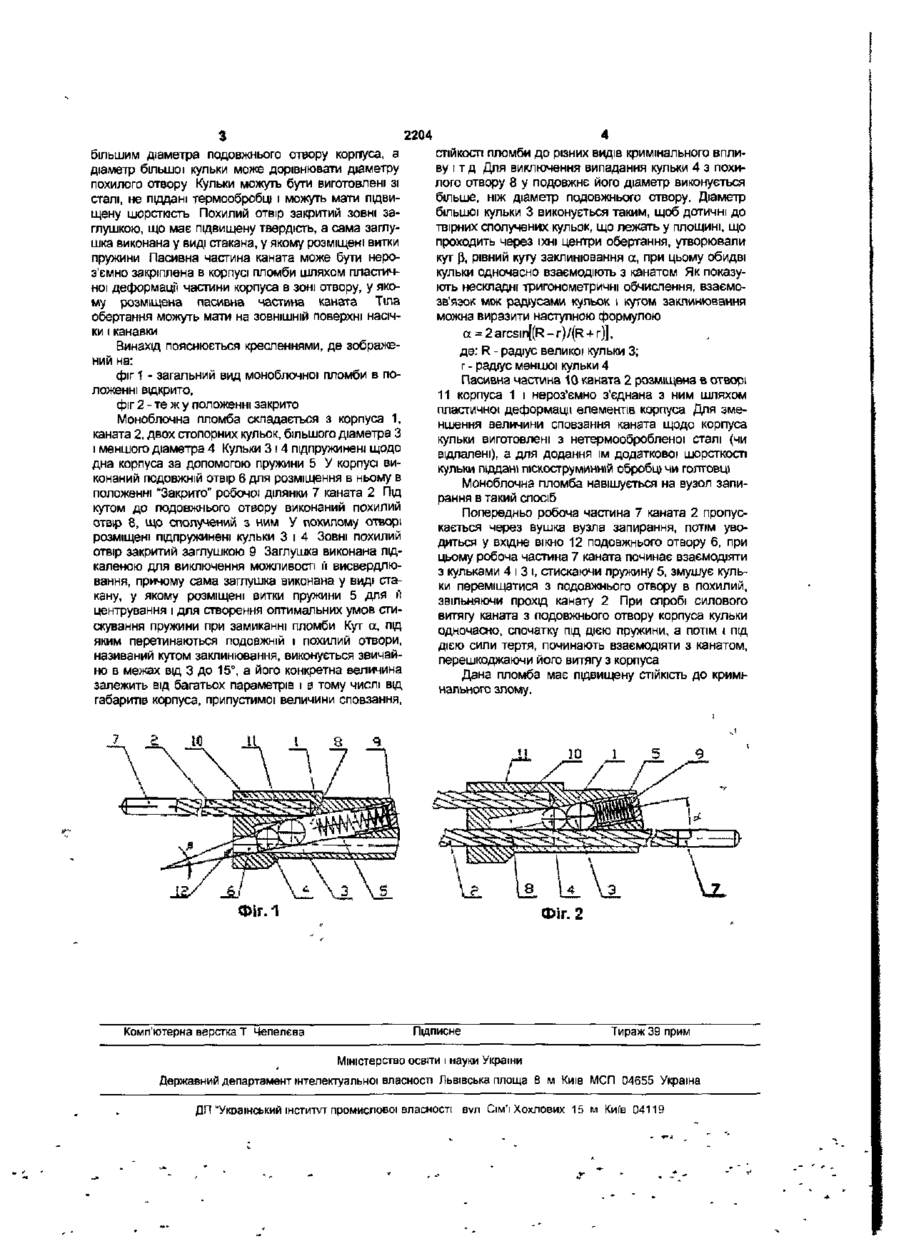

1 Моноблочна пломба, що складається з корпуса, у якому виконаний подовжній отвір під канат, що має пасивну частину, нероз'ємно закріплену в корпусі, і робочу ділянку, розташовану в положенні "Закрито" у подовжньому отворі корпуса, і двох підпружинених стопорних елементів, виконаних у вигляді тіл обертання різного діаметра, розташованих у внутрішній порожнині корпуса і взаємодіючих з канатом, яка відрізняється тим, що внутрішня порожнина корпуса виконана у вигляді похилого отвору, сполученого з подовжнім отвором, а діаметри тіл обертання виконані такими, що кут, утворений дотичними до твірних тіл обертання, що лежать у площині, що проходить через їхні центри обертання, дорівнює куту перетинання подовжнього і похилого отвору, при цьому обидва стопорних елементи одночасно взаємодіють з канатом 2 Моноблочна пломба за п 1, яка відрізняється тим, що тіла обертання виконані у вигляді кульок 3 Моноблочна пломба за п 1 чи 2, яка відрізняється тим, що діаметр меншої кульки виконаний більшим діаметра подовжнього отвору корпуса, а діаметр більшої кульки дорівнює діаметру похилого отвору 4 Моноблочна пломба за будь-яким з пп 1-3, яка відрізняється тим, що кульки виготовлені зі сталі, не піддані термообробці і мають підвищену шорсткість 5 Моноблочна пломба за будь-яким з пп 1-4, яка відрізняється тим, що похилий отвір закритий зовні заглушкою, що має підвищену твердість, а сама заглушка виконана у вигляді стакана, у якому розміщені витки пружини 6 Моноблочна пломба за будь-яким з пп 1-5, яка відрізняється тим, що пасивна частина каната нероз'ємно закріплена в корпусі пломби шляхом пластичної деформації частини корпуса в зоні отвору, у якому розміщена пасивна частина каната 7 Моноблочна пломба за будь-яким з пп 1-6, яка відрізняється тим, що тіла обертання мають на ЗОВНІШНІЙ поверхні насічки і канавки Корисна модель відноситься до пристроїв для опломбування і може бути використана для запирання й одночасного пломбування дверей критих вагонів, контейнерів, люків цистерн, штурвалів вагоHJB-хоперів і іншого рухомого складу, обладнаного вузлами запирання Відома моноблочна пломба, що складається з корпуса, в якому виконаний подовжній отвір під канат, що має пасивну частину, нероз'ємно закріплену в корпусі, і робочу ділянку, розташовану у положенні закрито у подовжньому отворі корпуса, і двох підпружинених стопорних елементів, виконаних у виді тіл обертання різного діаметра, розташованих у внутрішній порожнині корпуса і взаємодіючих з канатом (патент США №5222776, НКИ 292/323, 29 07 93 р ) Недоліком відомої пломби є недостатньо висока СТІЙКІСТЬ до кримінального розкриття Технічним результатом винаходу є підвищення СТІЙКОСТІ пломби до шимінального розкриттю Зазначений технічний результат досягається тим, що у відомій моноблочній пломбі, що складається з корпуса, у якому виконано подовжній отвір під канат, що має пасивну частину, нероз'ємно закріплену у корпусі, та робочу ділянку, розташовану у положенні "Закрито" у подовжньому отворі корпуса, і двох підпружинених стопорних елементів, виконаних у виді тіл обертання різного діаметра, розташованих у внутрішній порожнині корпуса і взаємодіючих з канатом, згідно з винаходом внутрішня порожнина корпуса виконана у виді похилого отвору, сполученого з подовжнім отвором, а діаметри тіл обертання виконані такими, що кут, утворений дотичними до твірних тіл обертання, що лежать у площині, що проходить через їхній центри обертання, дорівнює куту перетинання подовжнього і похилого отвору, при цьому обоє стопорних елементи одночасно взаємодіють з канатом Тіла обертання можуть бути виконані у виді кульок Діамето меншої кульки може бути виконанні/ З CM сч З 2204 більшим діаметра подовжнього отвору корпуса, а діаметр більшої кульки може дорівнювати діаметру похилого отвору Кульки можуть бути виготовлені зі сталі, не піддані термообробці і можуть мати підвищену шорсткість Похилий отвір закритий зовні заглушкою, що має підвищену твердість, а сама заглушка виконана у виді стакана, у якому розміщені витки пружини Пасивна частина каната може бути нероз'ємно закріплена в корпусі пломби шляхом пластичної деформації частини корпуса в зоні отвору, у якому розміщена пасивна частина каната Тіла обертання можуть мати на ЗОВНІШНІЙ поверхні насічки і канавки Винахід пояснюється кресленнями, де зображений на: фіг 1 - загальний вид моноблочної пломби в положенні вщкрито, фіг 2 - те ж у положенні закрито Моноблочна пломба складається з корпуса 1, каната 2, двох стопорних кульок, більшого діаметра З і меншого діаметра 4 Кульки 314 підпружинені щодо дна корпуса за допомогою пружини 5 У корпусі виконаний подовжній отвір 6 для розміщення в ньому в положенні "Закрито" робочої ділянки 7 каната 2 Під кутом до подовжнього отвору виконаний похилий отвір 8, що сполучений з ним У похилому отворі розміщені підпружинені кульки 3 і 4 Зовні ПОХИЛИЙ отвір закритий заглушкою 9 Заглушка виконана підкаленою для виключення можливості її висвердлювання, причому сама заглушка виконана у виді стакану, у якому розміщені витки пружини 5 для м центрування і для створення оптимальних умов стискування пружини при замиканні пломби Кут а, під яким перетинаються подовжній і похилий отвори, називаний кутом заклинювання, виконується звичайно в межах від 3 до 15", а його конкретна величина залежить від багатьох параметрів і в тому числі від габаритів корпуса, припустимої величини сповзання, в СТІЙКОСТІ пломби до різних видів кримінального впливу і т д Для виключення випадання кульки 4 з похилого отвору 8 у подовжнє його діаметр виконується більше, ніж діаметр подовжнього отвору. Діаметр більшої кульки 3 виконується таким, щоб дотичні до твірних сполучених кульок, що лежать у площині, що проходить через їхні центри обертання, утворювали кут р\ рівний куту заклинювання а, при цьому обидві кульки одночасно взаємодіють з канатом Як показують нескладні тригонометричні обчислення, взаємозв'язок між радіусами кульок і кутом заклинювання можна виразити наступною формулою a = 2 a r c s m [ ( R - r ) / ( R + r)], де: R - радіус великої кульки 3; г - радіус меншої кульки 4 Пасивна частина 10 каната 2 розміщена в отворі 11 корпуса 1 і нероз'ємно з'єднана з ним шляхом пластичної деформації елементів корпуса Для зменшення величини сповзання каната щодо корпуса кульки виготовлені з нетермообробленої сталі (чи відпалені), а для додання їм додаткової шорсткості кульки піддані піскоструминній обробці чи голтовці Моноблочна пломба навішується на вузол запирання в такий спосіб Попередньо робоча частина 7 каната 2 пропускається через вушка вузла запирання, потім уводиться у вхідне вікно 12 подовжнього отвору 6, при цьому робоча частина 7 каната починає взаємодіяти з кульками 4 і 3 і, стискаючи пружину 5, змушує кульки переміщатися з подовжнього отвору в похилий, звільняючи прохід канату 2 При спробі силового витягу каната з подовжнього отвору корпуса кульки одночасно, спочатку під дією пружини, а потім і під дією сили тертя, починають взаємодіяти з канатом, перешкоджаючи його витягу з корпуса Дана пломба має підвищену СТІЙКІСТЬ ДО кримінального злому. ч ФІГ.1 Комп'ютерна верстка Т Чепелєва Vz. Фіг. 2 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655 Україна ДП "Український ІНСТИТУТ промислової власності ВУЛ Сім'ї Хохлових 15 м Київ 04119
