Пломба

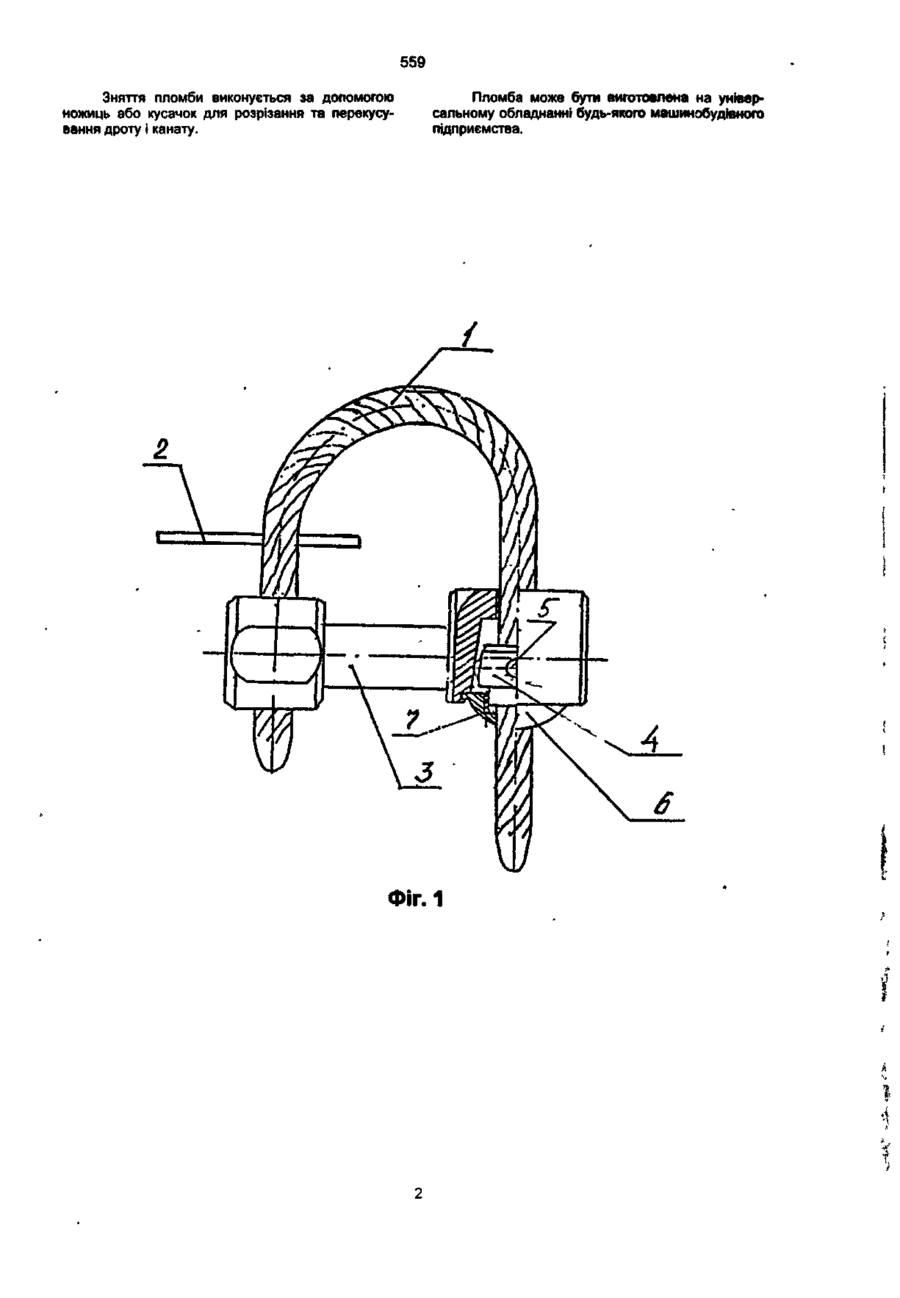

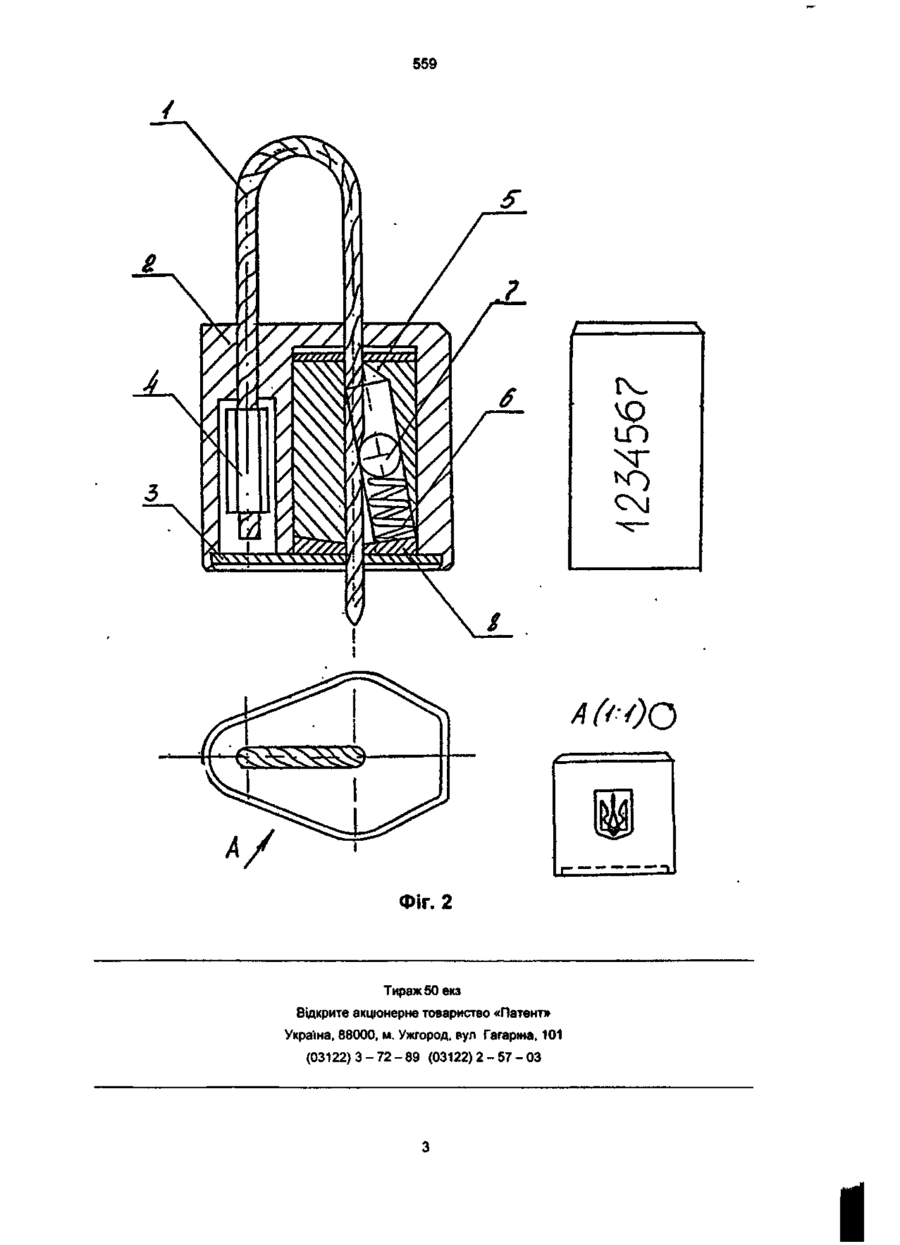

Пломба, що містить стальний канат і корпус, в якому розміщені два паралельних отвори, в одному з яких розташована втулка з нерухомо заштампованим кінцем каната, в другому - стакан з отвором під канат, та похилий канат з підпружиненою ^кулькою, яка відрізняється тим, що для фіксації кінця каната після встановлення пломби на об'єкт застосовується однокульковий механізм затиску каната. Пломба призначена для замикання і одночасного пломбування об'єктів з зачиненими дверима, люками, стулками та т. п. з метою запобігання спробі несанкціонованого доступу до вантажу, що перебуває під митним контролем. Пломба може використовуватись також для пломбування критих вантажних автомобілів, контейнерів та інших об'єктів з діаметром отворів в вушках не менше 2 мм. Прототипом пломби є замково-пломбувальний пристрій - фігура 1 (патент України № 292к публікація наведена в офіційному бюлетені № 1 від 26. 02. 99 p.), що містить стальний канат 1, пломбу-шайбу 2 та корпус 3, в якому розташований механізм фіксації каната. Механізм фіксації каната складається з сепаратора 4 з рівномірно розміщеними по колу кульками 5, пружини 7 та кришки 6 з отвором під вихід канату. Кульки 5, рухаючись одночасно з підпружиненим сепаратором 4 по похилій поверхні отвору корпусу, заклинюють канат і не дають можливості витягнути його приспробі несанкціонованого відкриття пристрою. Недоліки прототипу: - пристрій застосовується тільки для об'єктів з діаметром отворів у вушках більше 6 мм. В основу корисної моделі пломби покладено завдання застосування однокулькового механізму фіксації каната з метою зменшення габаритів пломби та створення такої пломби, що не потребує додаткових інструментів для її накладання (свинцеві пломби, які в теперішній час застосовуються для пломбування об'єктів, що перебувають під митним контролем, потребують наявності пломбувальних лещат та пломбувального дроту). Технічний результат досягається тим, що корпус пломби виконаний з мінімально можливими габаритами, має два паралельних отвори, в одно му з яких розташована втулка 4 з нерухомо заштампованим канатом, є другому - стакан 5 з отвором під канат, та похилий канат, в якому розміщена підпружинена кулька для затиску канату. Перелік фігур: фігура 1 - конструктивна схема замковопломбувального пристрою (прототипу), фігура 2 - конструктивна схема пломби, що заявляється. Пломба (фігура 2) містить стальний канат 1 та корпус 2. В корпусі 2 розміщена втулка 4,,в якій нерухомо заштамповано один кінець каната, і стакан 5 з механізмом фіксації каната та отвором під канат. Механізм фіксації каната складається з пружини 6 та кульки 7, що розташовані в похилому каналі. Стакан 5 вільно обертається відносно осі і завдяки цьому викручування канату при спробі несанкціонованого вскриття пломби стає неможливим. Шайба 8 та кришка 3 призначені для утримання стакана 5 в корпусі пломби. На поверхні корпусу 2 наноситься інформація, обумовлена замовником; якщо замовником є митниця, то на корпусі наноситься: назва пломби Варта М, семизначний номер пломби, зображення державного герба України та товарний знак підприємства-виробника Встановлення пломби на об'єкт, що треба пломбувати, здійснюється таким чином: стальний канат 1 вільним кінцем пропускається в отвори вушок об'єкта пломбування, а потім в отвір корпусу і фіксується в ньому. Фіксація канату виконується автоматично: стальний канат входить в отвір корпусу, вільно пересувається по ньому та надійно фіксується за допомогою кульки, яка затискає канат та не дає можливості витягнути його при спробі несанкціонованого вскритття об'єкту. О) ю to 559 Зняття пломби виконується за допомогою ножиць або кусачок для розрізання та перекусування дроту і канату. Пломба може бути виготовлена на універсальному обладнанні будь-якого машинобудівного підприємства. ФІГ. 1 559 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
