Заготовка складної кришки коробки для упакування харчових продуктів

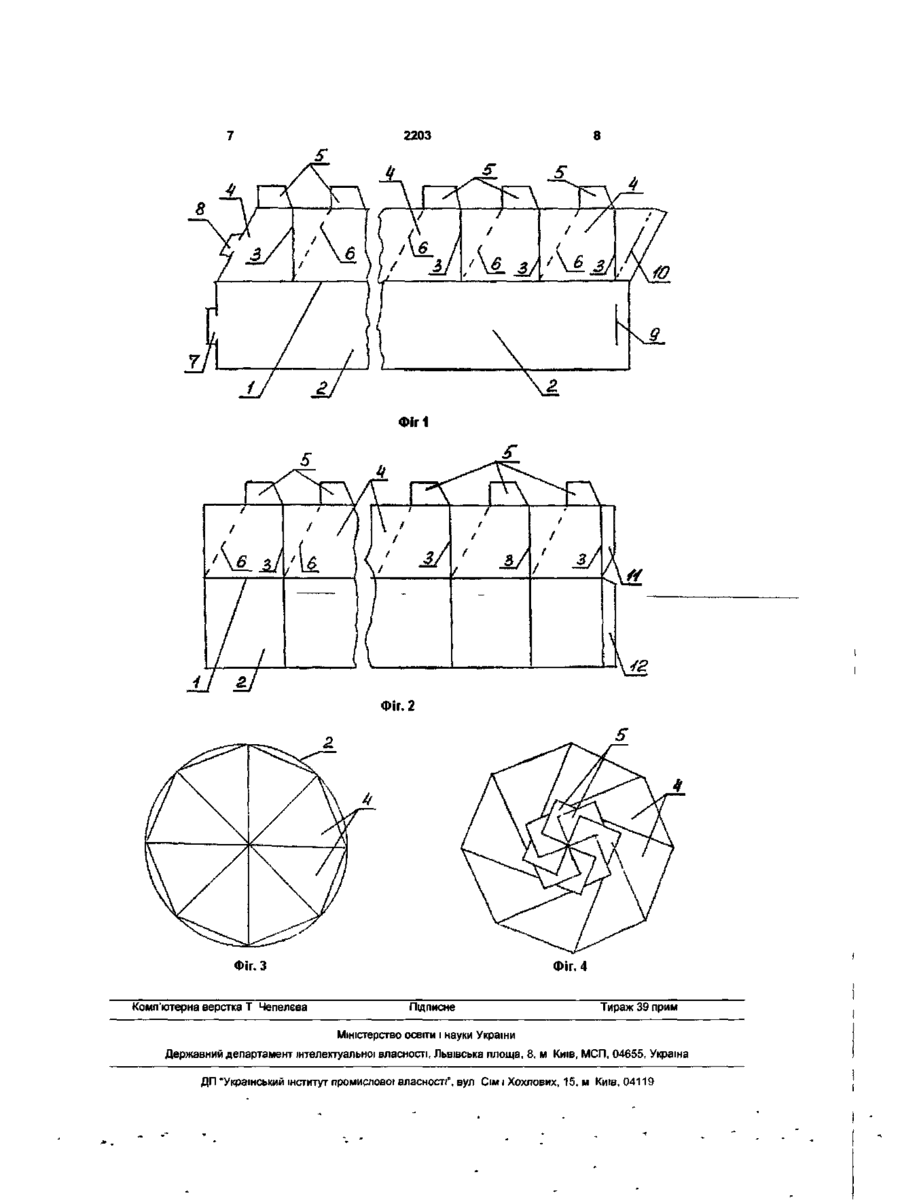

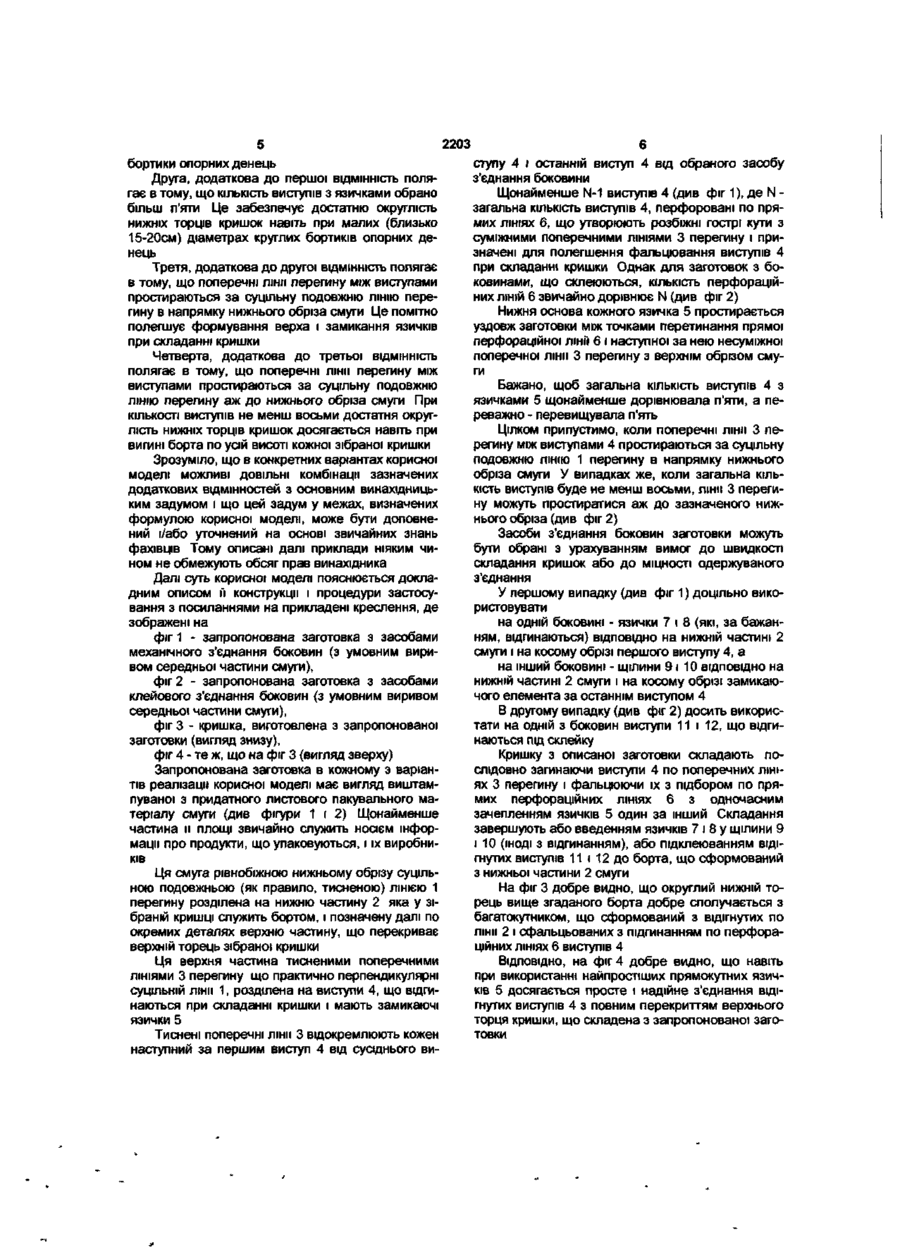

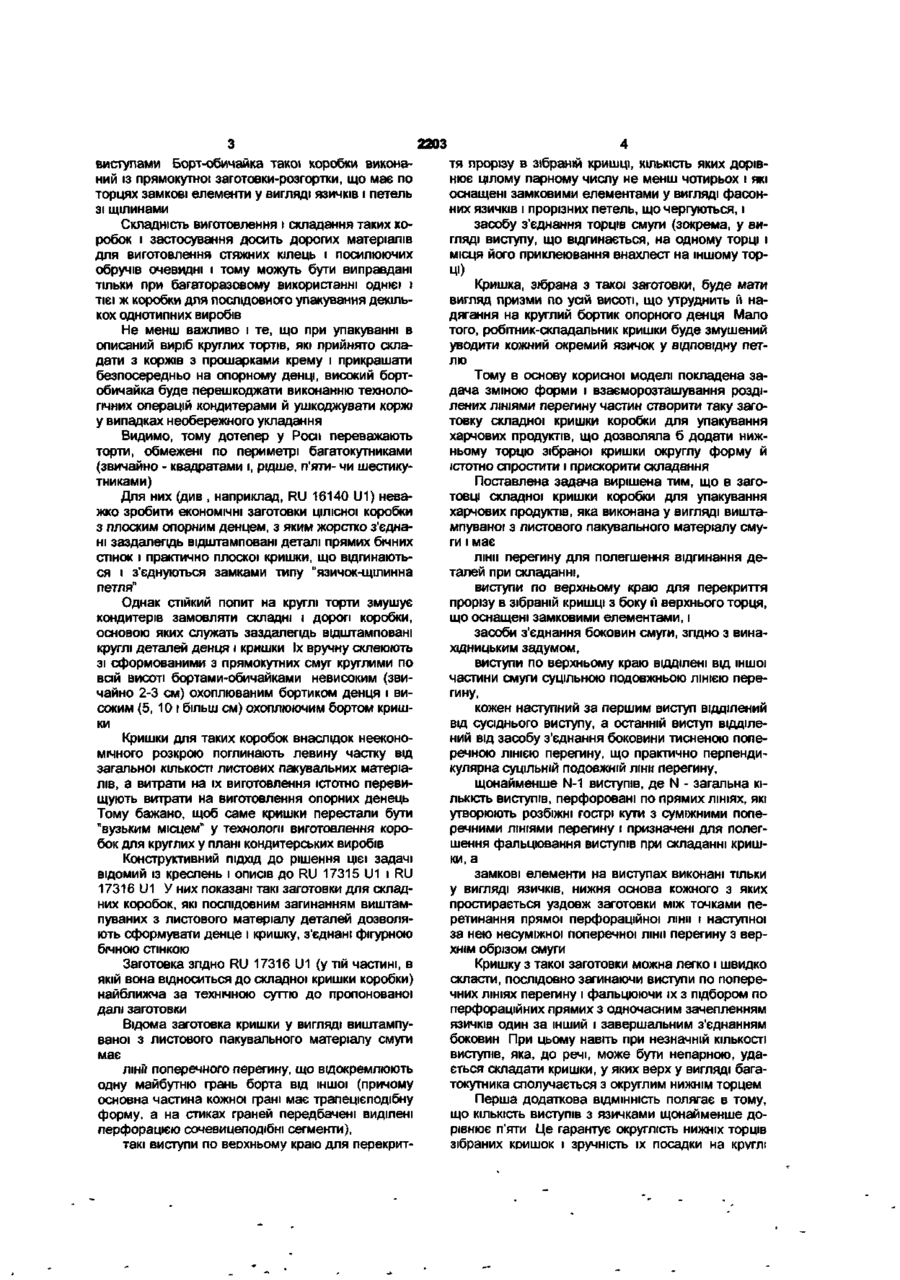

1. Заготовка кришки коробки для упакування харчових продуктів, яка виконана у вигляді виштампуваної з листового пакувального матеріалу смуги і має лінії перегину для полегшення відгинання деталей при складанні, виступи по верхньому краю, що оснащені замковими елементами, для перекриття прорізу в зібраній кришці з боку її верхнього торця і засоби з'єднання боковин смуги, яка відрізняється тим, що виступи по верхньому краю відділені від іншої частини смуги суцільною подовжньою лінією перегину, кожен наступний за першим виступ відділений від сусіднього виступу, а останній виступ відділений від засобу з'єднання боковини тисненою поперечною лінією перегину, що практично перпендикулярна суцільній подовжній лінії перегину, щонайменше N-1 виступів, де N - загальна кількість виступів, перфоровані по пря мих лініях, що утворюють розбіжні гострі кути з суміжними поперечними лініями перегину і призначені для полегшення фальцювання виступів при складанні кришки, а замкові елементи на виступах виконані тільки у вигляді язичків, нижня основа кожного з яких простирається уздовж заготовки між точками перетинання перфораційної прямої лінії і наступної за нею несуміжної поперечної лінії перегину з верхнім обрізом смуги 2 Заготовка за п. 1, яка відрізняється тим, що кількість виступів з язичками щонайменше дорівнює п'яти. 3 Заготовка за п. 2, яка відрізняється тим, що кількість виступів з язичками перевищує п'ять. 4 Заготовка за п. 1, яка відрізняється тим, що поперечні лінії перегину між виступами простираються за суцільну подовжню лінію перегину в напрямку нижнього обріза смуги. 5 Заготовка за п. 4, яка відрізняється тим, що поперечні лінії перегину між виступами простираються за суцільну подовжню лінію перегину аж до нижнього обріза смуги. Корисна модель відноситься до конструкції заготовок складних кришок з картону, ламінованого поліетиленом паперу і т.п. листових матеріалів. Кришки з таких заготовок призначені для одноразового упакування харчових продуктів (переважно круглих у плані кондитерських виробів типу тортів, подарункових короваїв, великодніх пасок і т.п.) у коробки, опорні денця і бортики яких виготовлені окремо. Зазначені харчові продукти й одноразова тара для їх упакування є продукцією масового виробництва. Тому і тара в цілому, тобто коробки, що включають кожна донну частину і кришку, і окремі деталі такої тари повинні задовольняти декільком важко сумісним вимогам. До найважливіших з них (стосовно до кришок для коробок з круглим по периметру бортиком на опорному денці) відносяться. простота виготовлення і складання, як можна менша питома (тобто узята у розрахунку на одну заготовку кришки) витрата листового матеріалу, можливість постачання виштампуваних заготовок на розосереджені місця складання кришок (зокрема, у міні-кондитерські і/або безпосередньо в торгові точки) у вигляді компактних пакетів і можливість сполучити в зібраній кришці не круглий верхній торець з периметром у вигляді обраного багатокутника і практично круглий у плані нижній торець, що важливо з погляду щільності облягання круглого бортика на опорному денці коробки. На жаль, дотепер удавалося задовольнити лише деякі з зазначених вимог. Наприклад, з RU 14201 U1 відома кругла в плані упаковка (коробка) для штучних виробів, що має опорне денце, високий борт-обичайку і накладну кришку, яка у робочому положенні зафіксовані стяжним кільцем, і кінцевий посилюючий обруч на внутрішній стороні борта-обичайки, який з зовнішньої сторони цієї деталі закріплений відігнутими СО о CM CM 2203 виступами Борт-обичайка такої коробки виконаний із прямокутної заготовки-розгортки, що має по торцях замкові елементи у вигляді язичків і петель зі щілинами Складність виготовлення і складання таких коробок і застосування досить дорогих матеріалів для виготовлення стяжних кілець і посилюючих обручів очевидні і тому можуть бути виправдані тільки при багаторазовому використанні однієї і тієї ж коробки для послідовного упакування декількох однотипних виробів Не менш важливо і те, що при упакуванні в описаний виріб круглих тортів, які прийнято складати з коржів з прошарками крему і прикрашати безпосередньо на опорному денці, високий бортобичайка буде перешкоджати виконанню технологічних операцій кондитерами й ушкоджувати коржі у випадках необережного укладання Видимо, тому дотепер у Роси переважають торти, обмежені по периметрі багатокутниками (звичайно - квадратами і, рідше, п'яти- чи шестикутниками) Для них (див , наприклад, RU 16140 U1) неважко зробити економічні заготовки цілісної коробки з плоским опорним денцем, з яким жорстко з'єднані заздалегідь відштамповані деталі прямих бічних стінок і практично плоскої кришки, що відгинаються і з'єднуються замками типу "язичок-щілинна петля" Однак стійкий попит на круглі торти змушує кондитерів замовляти складні і дорогі коробки, основою яких служать заздалегідь відштамповані круглі деталей денця і кришки їх вручну склеюють зі сформованими з прямокутних смуг круглими по всій висоті бортами-обичайками невисоким (звичайно 2-3 см) охоплюваним бортиком денця і високим (5, 10 і більш см) охоплюючим бортом кришки Кришки для таких коробок внаслідок неекономічного розкрою поглинають левину частку від загальної КІЛЬКОСТІ ЛИСТОВИХ пакувальних матеріалів, а витрати на їх виготовлення істотно перевищують витрати на виготовлення опорних денець Тому бажано, щоб саме кришки перестали бути "вузьким місцем" у технології виготовлення коробок для круглих у плані кондитерських виробів Конструктивний ПІДХІД до рішення цієї задачі відомий із креслень і описів до RU 17315 U1 і RU 17316 U1 У них показані таю заготовки для складних коробок, які послідовним загинанням виштампуваних з листового матеріалу деталей дозволяють сформувати денце і кришку, з'єднані фігурною бічною стінкою Заготовка згідно RU 17316 U1 (у тій частині, в якій вона відноситься до складної кришки коробки) найближча за технічною суттю до пропонованої далі заготовки Відома заготовка кришки у вигляді виштампуваної з листового пакувального матеріалу смуги має лінП поперечного перегину, що відокремлюють одну майбутню грань борта від іншої (причому основна частина кожної грані має трапецієподібну форму, а на стиках граней передбачені виділені перфорацією сочевицеподібні сегменти), такі виступи по верхньому краю для перекрит тя прорізу в зібраній кришці, КІЛЬКІСТЬ ЯКИХ дорівнює цілому парному числу не менш чотирьох і які оснащені замковими елементами у вигляді фасонних язичків і прорізних петель, що чергуються, і засобу з'єднання торців смуги (зокрема, у вигляді виступу, що відгинається, на одному торці і місця його приклеювання внахлест на іншому торЦ") Кришка, зібрана з такої заготовки, буде мати вигляд призми по усій висоті, що утруднить її надягання на круглий бортик опорного денця Мало того, робітник-складальник кришки буде змушений уводити кожний окремий язичок у відповідну петлю Тому в основу корисної моделі покладена задача зміною форми і взаєморозташування розділених ЛІНІЯМИ перегину частин створити таку заготовку складної кришки коробки для упакування харчових продуктів, що дозволяла б додати нижньому торцю зібраної кришки округлу форму й істотно спростити і прискорити складання Поставлена задача вирішена тим, що в заготовці складної кришки коробки для упакування харчових продуктів, яка виконана у вигляді виштампуваної з листового пакувального матеріалу смуги і має лінії перегину для полегшення відгинання деталей при складанні, виступи по верхньому краю для перекриття прорізу в зібраній кришці з боку її верхнього торця, що оснащені замковими елементами, і засоби з'єднання боковин смуги, згідно з винахідницьким задумом, виступи по верхньому краю відділені від іншої частини смуги суцільною подовжньою ЛІНІЄЮ перегину, кожен наступний за першим виступ відділений від сусіднього виступу, а останній виступ відділений від засобу з'єднання боковини тисненою поперечною ЛІНІЄЮ перегину, що практично перпендикулярна суцільній подовжній лінії перегину, щонайменше N-1 виступів, де N - загальна КІЛЬКІСТЬ виступів, перфоровані по прямих ЛІНІЯХ, ЯКІ утворюють розбіжні гострі кути з суміжними поперечними ЛІНІЯМИ перегину і призначені для полегшення фальцювання виступів при складанні кришки, а замкові елементи на виступах виконані тільки у вигляді язичків, нижня основа кожного з яких простирається уздовж заготовки між точками перетинання прямої перфораційної лінії і наступної за нею несуміжної поперечної лінії перегину з верхнім обрізом смуги Кришку з такої заготовки можна легко і швидко скласти, послідовно загинаючи виступи по поперечних ЛІНІЯХ перегину і фальцюючи їх з підбором по перфораційних прямих з одночасним зачепленням язичків один за інший і завершальним з'єднанням боковин При цьому навіть при незначній КІЛЬКОСТІ виступів, яка, до речі, може бути непарною, удається складати кришки, у яких верх у вигляді багатокутника сполучається з округлим нижнім торцем Перша додаткова ВІДМІННІСТЬ полягає в тому, що КІЛЬКІСТЬ виступів з язичками щонайменше дорівнює п'яти Це гарантує округлість нижніх торців зібраних кришок і зручність їх посадки на круглі 2203 бортики опорних денець Друга, додаткова до першої ВІДМІННІСТЬ полягає в тому, що КІЛЬКІСТЬ виступів з язичками обрано більш п'яти Це забезпечує достатню округлість нижніх торців кришок навіть при малих (близько 15-20см) діаметрах круглих бортиків опорних денець Третя, додаткова до другої ВІДМІННІСТЬ полягає в тому, що поперечні лінії перегину між виступами простираються за суцільну подовжню ЛІНІЮ перегину в напрямку нижнього обріза смуги Це помітно полегшує формування верха і замикання язичків при складанні кришки Четверта, додаткова до третьої ВІДМІННІСТЬ полягає в тому, що поперечні лінії перегину між виступами простираються за суцільну подовжню ЛІНІЮ перегину аж до нижнього обріза смуги При КІЛЬКОСТІ виступів не менш восьми достатня округлість нижніх торців кришок досягається навіть при вигині борта по усій висоті кожної зібраної кришки Зрозуміло, що в конкретних варіантах корисної моделі можливі ДОВІЛЬНІ комбінації зазначених додаткових відмінностей з основним винахідницьким задумом і що цей задум у межах, визначених формулою корисної моделі, може бути доповнений і/або уточнений на основі звичайних знань фахівців Тому описані далі приклади ніяким чином не обмежують обсяг прав винахідника Далі суть корисної моделі пояснюється докладним описом її конструкції і процедури застосування з посиланнями на прикладені креслення, де зображені на фіг 1 - запропонована заготовка з засобами механічного з'єднання боковин (з умовним виривом середньої частини смуги), фіг 2 - запропонована заготовка з засобами клейового з'єднання боковин (з умовним виривом середньої частини смуги), фіг 3 - кришка, виготовлена з запропонованої заготовки (вигляд знизу), фіг 4 - те ж, що на фіг 3 (вигляд зверху) Запропонована заготовка в кожному з варіантів реалізації корисної моделі має вигляд виштампуваної з придатного листового пакувального матеріалу смуги (див фігури 1 і 2) Щонайменше частина м площі звичайно служить носієм інформації про продукти, що упаковуються, і їх виробників Ця смуга рівнобіжною нижньому обрізу суцільною подовжньою (як правило, тисненою) ЛІНІЄЮ 1 перегину розділена на нижню частину 2 яка у зібраній кришці служить бортом, і позначену далі по окремих деталях верхню частину, що перекриває верхній торець зібраної кришки Ця верхня частина тисненими поперечними ЛІНІЯМИ 3 перегину що практично перпендикулярні суцільній лінії 1, розділена на виступи 4, що відгинаються при складанні кришки і мають замикаючі язички 5 Тиснені поперечні лінії 3 відокремлюють кожен наступний за першим виступ 4 від сусіднього ви ступу 4 і останній виступ 4 від обраного засобу з'єднання боковини Щонайменше N-1 виступів 4 (див фіг 1), де N загальна КІЛЬКІСТЬ виступів 4, перфоровані по прямих ЛІНІЯХ 6, що утворюють розбіжні гострі кути з суміжними поперечними ЛІНІЯМИ 3 перегину і призначені для полегшення фальцювання виступів 4 при складанні кришки Однак для заготовок з боковинами, що склеюються, КІЛЬКІСТЬ перфораційних ЛІНІЙ 6 звичайно дорівнює N (див фіг 2) Нижня основа кожного язичка 5 простирається уздовж заготовки між точками перетинання прямої перфораційної лінії 6 і наступної за нею несуміжної поперечної лінії 3 перегину з верхнім обрізом смуги Бажано, щоб загальна КІЛЬКІСТЬ виступів 4 з язичками 5 щонайменше дорівнювала п'яти, а переважно - перевищувала п'ять Цілком припустимо, коли поперечні лінії 3 перегину між виступами 4 простираються за суцільну подовжню ЛІНІЮ 1 перегину в напрямку нижнього обріза смуги У випадках же, коли загальна КІЛЬКІСТЬ виступів буде не менш восьми, лінії 3 перегину можуть простиратися аж до зазначеного нижнього обріза (див фіг 2) Засоби з'єднання боковин заготовки можуть бути обрані з урахуванням вимог до швидкості складання кришок або до МІЦНОСТІ одержуваного з'єднання У першому випадку (див фіг 1) доцільно використовувати на одній боковині - язички 7 і 8 (які, за бажанням, відгинаються) ВІДПОВІДНО на нижній частині 2 смуги і на косому обрізі першого виступу 4, а на інший боковині - щілини 9 і 10 ВІДПОВІДНО на нижній частині 2 смуги і на косому обрізі замикаючого елемента за останнім виступом 4 В другому випадку (див фіг 2) досить використати на одній з боковин виступи 11 і 12, що відгинаються під склейку Кришку з описаної заготовки складають послідовно загинаючи виступи 4 по поперечних ЛІНІЯХ 3 перегину і фальцюючи їх з підбором по прямих перфораційних ЛІНІЯХ 6 з одночасним зачепленням язичків 5 один за інший Складання завершують або введенням язичків 7 і 8 у щілини 9 і 10 (ІНОДІ З відгинанням), або підклеюванням відігнутих виступів 11 і 12 до борта, що сформований з нижньої частини 2 смуги На фіг 3 добре видно, що округлий нижній торець вище згаданого борта добре сполучається з багатокутником, що сформований з відігнутих по лінії 2 і сфальцьованих з підгинанням по перфораційних ЛІНІЯХ 6 виступів 4 ВІДПОВІДНО, на фіг 4 добре видно, що навіть при використанні найпростіших прямокутних язичків 5 досягається просте і надійне з'єднання відігнутих виступів 4 з повним перекриттям верхнього торця кришки, що складена з запропонованої заготовки 2203 ФІГІ Фіг. 2 Фіг. З Комп'ютерна верстка Т Чепелєва Фіг. 4 Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім і Хохлових, 15, м Київ, 04119
