Сушильна камера періодичної дії

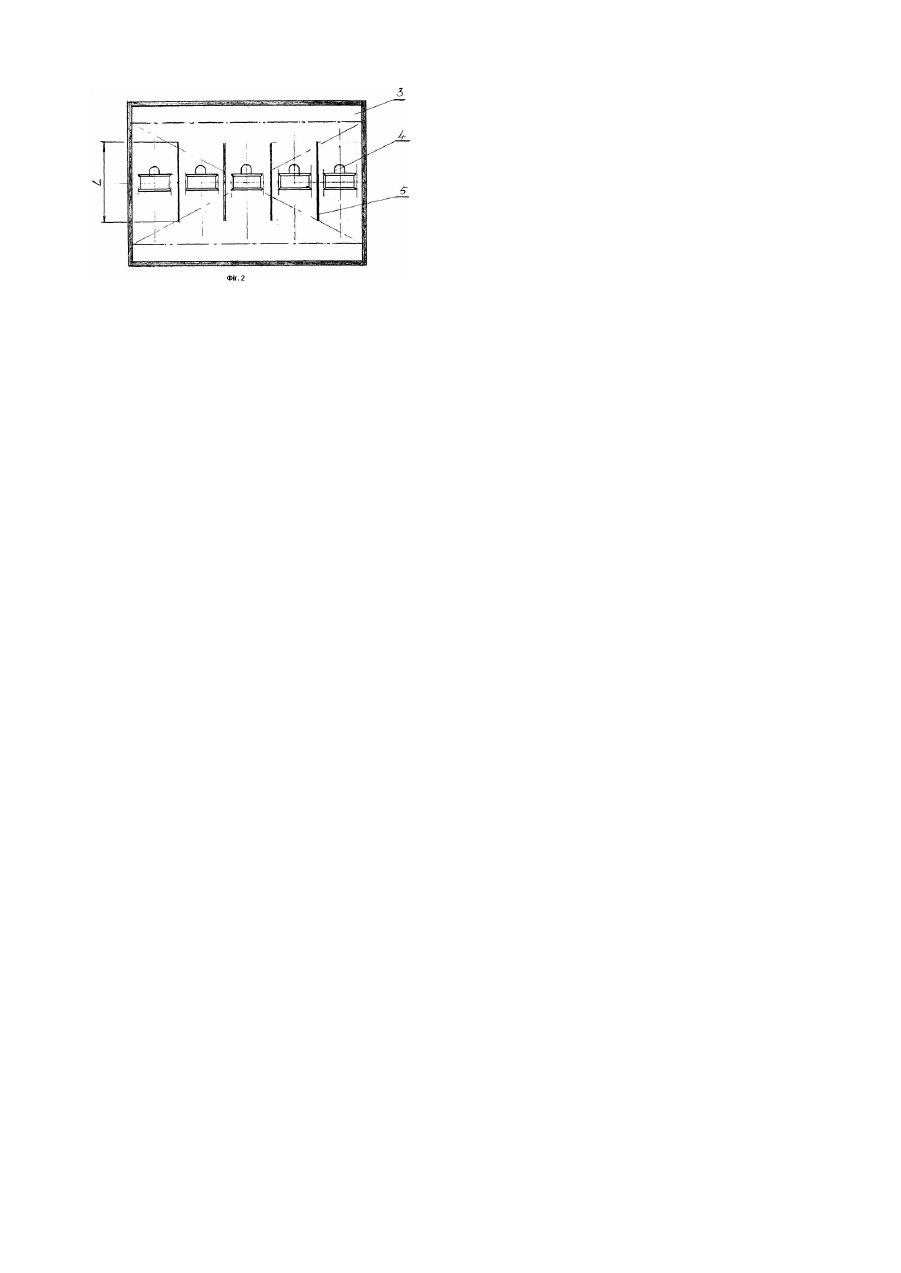

Корисна модель сушильна камера періодичної дії, відноситься до сушильної техніки і може бути використана в деревообробній промисловості для сушки пиломатеріалів у штабелях, а також в інших галузях народного господарства. Це рішення у тому причинно-наслідковому взаємозв'язку ознак, як вони відображені у формулі корисної моделі не відоме із існуючого, на дату подання заявки, рівня техніки , що дозволяє зробити висновок про відповідність його критерію "новизна". Відома низка технічних рішень сушильних камер періодичної дії, які використовуються для сушки пиломатеріалів у деревообробній промисловості і відомі з різних джерел інформації [наприклад, Авторське свідоцтво СРСР №926463, F26 В 9/06, 1981]. Як відомо, подача сушильного агента у штабелі пиломатеріалів стандартних розмірів здійснюється декількома вентиляторами, що працюють паралельно при цьому, якщо відстань між їх віссями не перевищує двох діаметрів вентиляторів між потоками повітря виникають сили тертя, що приводить до збільшення навантаження на електроприводи вентиляторів та зменшує їх продуктивність. Це явище підтверджується і в [авторефераті на здобуття наукового ступеню доктора технічних наук П.В.Білей Технологія камерного сушіння твердих листяних порід]. Таким чином одним із загальних недоліків існуючих і відомих сушильних камер періодичної дії є значні витрати енергоносіїв та зниження продуктивності сушіння пиломатеріалів. Найбільше по технічній суті до рішення, що заявляється, відповідає сушильна камера періодичної дії [Богданов Е.С. Сушка пиломатериалов, "Лесная промышленность",М., 1988, с.60] прийнята за прототип. В основу рішення, що заявляється, покладено завдання створити сушильну камеру з меншими енерговитратами на привід вентиляторів та збільшення їх сумарної продуктивності при збереженні необхідній якості пиломатеріалів в процесі сушіння. Поставлене завдання вирішується тим, що у заявленій сушильній камері між вентиляторами встановлені перегородки. Загальними з прототипом ознаками є корпус з сушильним каналом, який утворюється між штабелем пиломатеріалу та продольною стінкою камери, відбивні екрани, калорифери, припливно-витяжна вентиляція, контрольно-регулювальні прилади і вентилятори. Відрізнювальними ознаками є наявність перегородок, встановлених між вентиляторами, що позбавляє потокам сушильного агенту кожного вентилятора накладатись один на одного і тим самим уникнути тертя і, відповідно, зменшити енерговитрати на привід вентиляторів. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображена камера періодичної дії ; на Фіг.2 вид в плані Фіг.1. Сушильна камера періодичної дії має корпус 1 з розташованим в ньому штабелем пиломатеріалу 2, який утворює сушильний канал 3, паралельно встановлені вентилятори 4, роздільні перегородки 5. Калорифери, припливно-витяжна вентиляція, контрольно-регулювальні прилади, відбивні екрани - на кресленнях не показані. Сушильна камера періодичної дії працює наступним чином. Сушильний агент подається вентиляторами 4 у сушильний канал 3, утворений штабелем пиломатеріалу 2 та продольною стінкою камери і проходить через штабель 2. При цьому завдяки перегородкам 5 потік сушильного агенту одного вентилятора не стикуються з потоком сушильного агента іншого тобто відсутнє їх тертя, а відтак електроприводи кожного з вентиляторів працюють без перенавантаження. Слід зазначити, що в залежності від продуктивності, камери можуть бути оснащені вентиляторами з різними диаметрами, а тому довжина перегородки визначається із залежності: при d=1,0-1,2м, L=1,0d; при d=0,6-0,8м. L=2,5d; при d=0,4-0,5м, L=5,0d. Таке виконання сушильної камери періодичної дії дозволить значно знизити енерговитрати на процес сушіння та підвищити продуктивність камери.
