Сушильна камера періодичної дії
Номер патенту: 12430
Опубліковано: 15.02.2006
Автори: Пінчевська Олена Олексіївна, Коваль Валерій Степанович
Формула / Реферат
Сушильна камера періодичної дії, яка містить корпус і розташовані в ньому калорифери, вентилятори, припливно-витяжну вентиляцію, а також відбивні екрани та контрольно-регулюючі прилади, яка відрізняється тим, що вентилятори розміщені осями вздовж сушильного каналу на відстані 1/4 від протилежних торців камери і розділені між собою вертикально розташованими поворотними екранами.
Текст

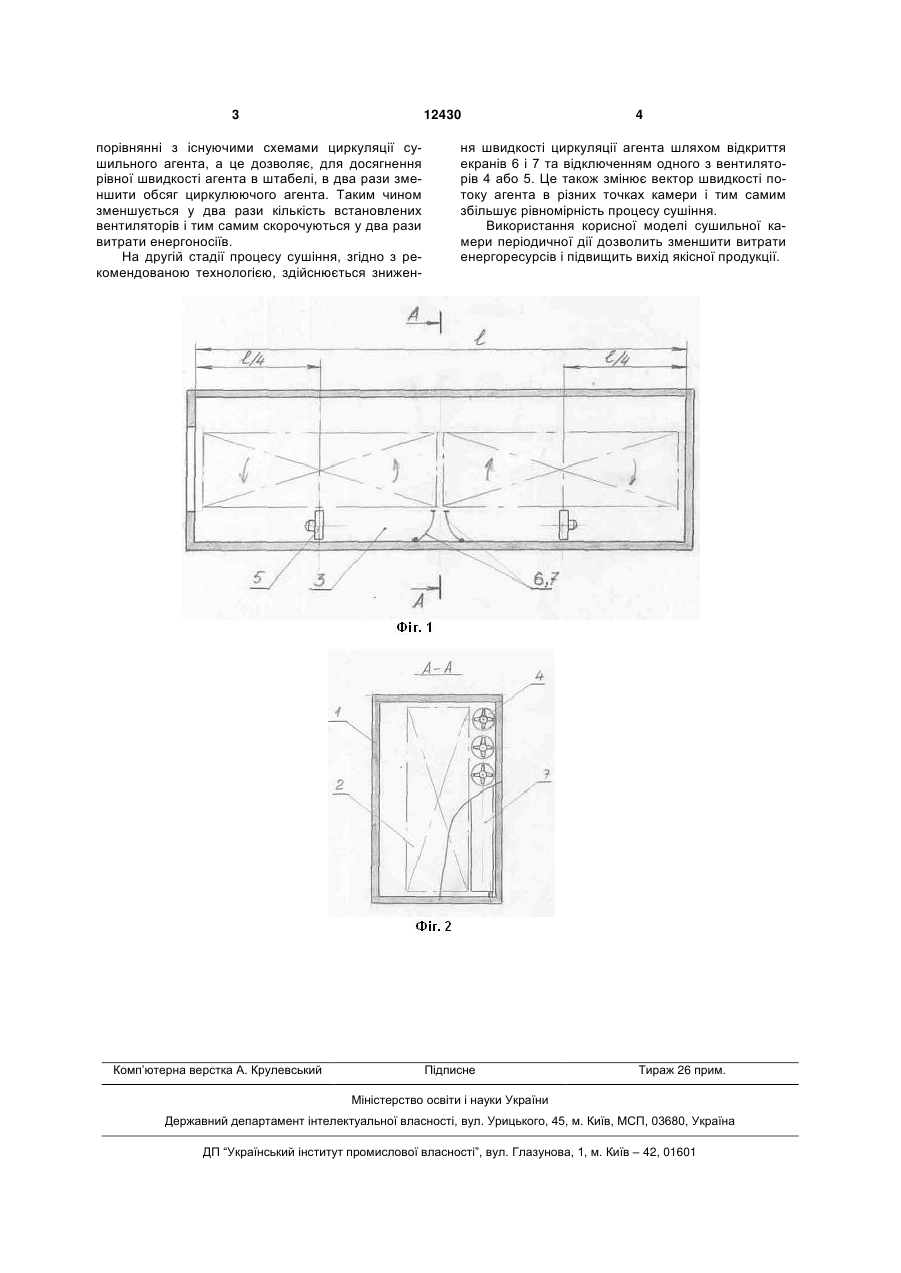

Сушильна камера періодичної дії, яка містить 3 12430 порівнянні з існуючими схемами циркуляції сушильного агента, а це дозволяє, для досягнення рівної швидкості агента в штабелі, в два рази зменшити обсяг циркулюючого агента. Таким чином зменшується у два рази кількість встановлених вентиляторів і тим самим скорочуються у два рази витрати енергоносіїв. На другій стадії процесу сушіння, згідно з рекомендованою технологією, здійснюється знижен Комп’ютерна верстка А. Крулевський 4 ня швидкості циркуляції агента шляхом відкриття екранів 6 і 7 та відключенням одного з вентиляторів 4 або 5. Це також змінює вектор швидкості потоку агента в різних точках камери і тим самим збільшує рівномірність процесу сушіння. Використання корисної моделі сушильної камери періодичної дії дозволить зменшити витрати енергоресурсів і підвищить вихід якісної продукції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrying chamber with periodical action
Автори англійськоюPinchevska Olena Oleksiivna, Koval Valerii Stepanovych
Назва патенту російськоюСушильная камера периодического действия
Автори російськоюПинчевская Елена Алексеевна, Коваль Валерий Степанович
МПК / Мітки
МПК: F26B 9/06
Мітки: камера, сушильна, дії, періодичної
