Ізолюючий костюм

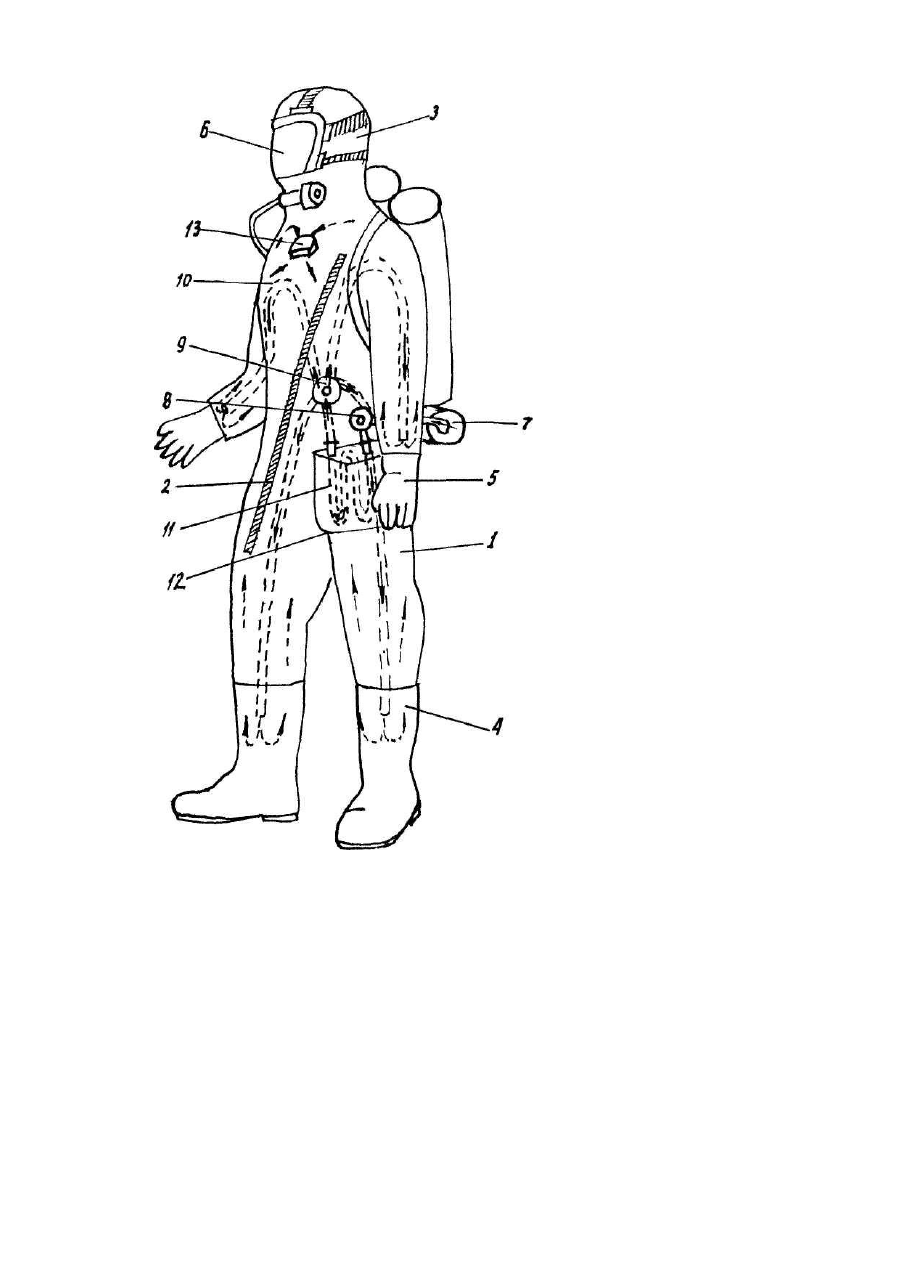

Полезная модель относится к средствам индивидуальной защиты человека при работе в условиях непригодной для дыхания атмосферы, преимущественно для выполнения ремонтных и аварийных работ на предприятиях химической промышленности. Известен костюм изолирующий КИХ-4, предназначенный для проведения аварийных и ремонтных работ на предприятиях химической промышленности, состоящий из комбинезона, герметично соединенного со шлемом, сапогами, перчатками [1].· Отсутствие в подкостюмном пространстве вентиляции приводит к перегреву работающего, что снижает производительность, ухудшает его самочувствие, и даже может привести к несчастным случаям. Известен изолирующий костюм, выбранный в качестве прототипа, содержащий комбинезон, герметично соединенный со шлемом, сапогами, перчатками, герметично закрывающийся лаз, распределительное устройство подачи воздуха, соединенное с системой разводки воздуха в подкостюмном пространстве [2]. Вентилирование подкостюмного пространства осуществляется путем подачи воздуха от стационарного источника по шлангу через распределительное устройство, что значительно сужает радиус действия работающего, мобильность выполнения работ. Кроме того, такой костюм невозможно использовать в условиях высокой концентрации вредных ве ществ. Заявляемая полезная модель направлена на, создание изолирующего костюма, комфортного в эксплуатации в условиях высокой концентрации вредных веществ. Заявляемый изолирующий костюм, содержащий комбинезон, герметично соединенный со шлемом, сапогами, перчатками, а также герметично закрывающийся лаз, распределительное устройство подачи воздуха, соединенное с системой разводки воздуха в подкостюмном пространстве, в отличие от прототипа, содержит автономный источник подачи воздуха в подкостюмное пространство, соединенный с распределительным устройством подачи воздуха через редуктор, при этом между редуктором и распределительным устройством установлен теплообменник, размещенный в резервуаре с хладагентом. Снабжение костюма автономным источником подачи воздуха в подкостюмное пространство и редуктором, соединяющим •распределительное устройство подачи воздуха с автономным источником воздуха позволяет работающему, в зависимости от самочувствия, самостоятельно регулировать подачу воздуха в подкостюмное пространство, что создает комфортные условия эксплуатации костюма. Снабжение костюма теплообменником, размещенным в резервуаре с хладагентом позволяет охладить воздух, поступающий в подкостюмное пространство до комфортной температуры даже в случае, когда окружающая атмосфера разогрета, и воздух в автономном источнике подачи воздуха также разогрет, На чертеже изображен изолирующий костюм. Изолирующий костюм состоит из комбинезона 1 с герметичным лазом 2, шлема 3, сапог 4, перчаток 5, лицевой маски 6, автономного источника подачи воздуха 7 в подкостюмное пространство, редуктора 8, распределительного устройства 9, системы разводки воздуха 10, теплообменника 11, размещенного в резервуаре 12 с хладагентом, расположенного на комбинезоне клапана сброса избыточного давления 13. Костюм работает следующим образом. Перед заходом в зону с высокой концентрацией вредных веществ одевают костюм и закрывают герметично лаз 2. Наполняют резервуар 12 хладагентом, например обычным или сухим льдом и подсоединяют теплообменник 11 к распределительному устройству 9 и редуктору 8. Закрепляют на спине дыхательный аппарат АСВ-2 совместно с автономным источником 7 подачи воздуха для вентилирования подкостюмного пространства или отдельно аппараты АВХ или АИР, имеющие штуцер для стравливания воздуха. Подсоединяют редуктор 8 к автономному источнику подачи воздуха 7. Одевают лицевую маску 8. Редуктор 8 имеет несколько положений подачи воздуха от 2-5 л/мин. Подача воздуха в подкостюмное пространство может производиться периодически или постоянно в зависимости от изменения температуры окружающей среды, характера, интенсивности работы, индивидуальных особенностей работающего. Воздух из подкостюмного пространства сбрасывается в атмосферу через клапан избыточного давления 13. Предложенная конструкция изолирующего костюма обеспечивает комфортную температур у в подкостюмном пространстве во время эксплуатации в зоне с высоким содержанием вредных веществ, особенно в условиях повышенной температуры, а следовательно, обеспечивает хорошее самочувствие работающего, повышает его производительность, увеличивает сроки выполнения работы.
