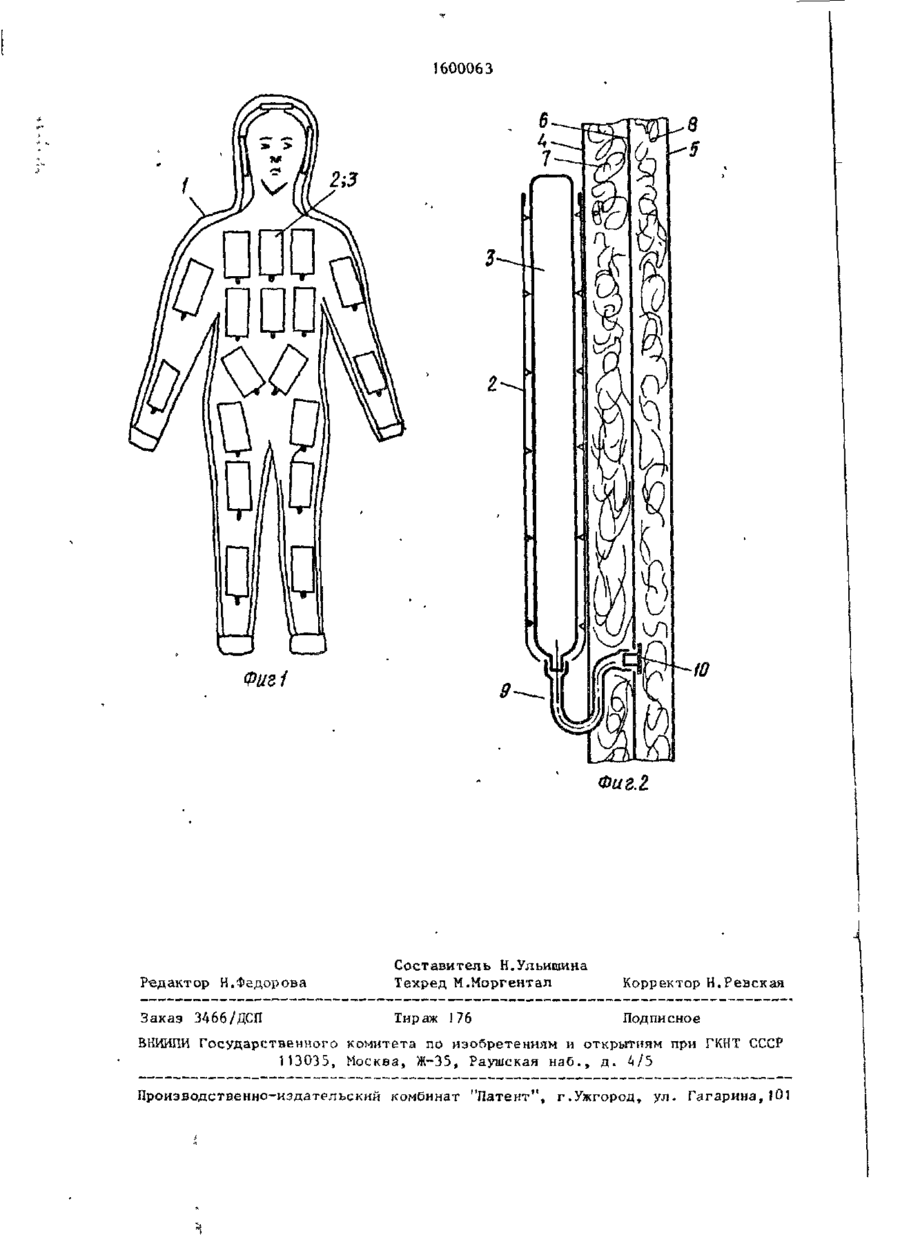

Изобретение относится к с р е д с т Изобретение относится к средствам • индивидуальной защиты ч е л о в е к а , в ч а с т н о с т и , при ликвидации любых видов пожаров, особенно в подземных выработках при проведении аварийно-ремонтных р а б о т , в горячих цехах различных производств и г , п . Целью изобретения я в л я е т с я улучшение теплозащитных характеристик путем повышения эффективности и с п о л ь з о вания х л а д а г е н т а . На фиг, 1 показан костюм, общий вид; на фиг. 2 - один охлаждающий элемент и фрагмент теплоизоляции. Костюм представляет собой многослойную тепло отражающую и теплоизолирующую оболочку 1 и помещенные внутри нее решетчатые карманы 2, в к о т о рых помещены аккумуляторы холода, выполненные в виде плоских ампул ( о х лаждающие элементы) 3, заполненных в о дяным льдом "(хладагентом). Оболочка состоит и з подкладки 4 , теплоизолиру38-90 . вам индивидуальной защиты, Цель и з о б ретения - улучшение теплозащитных: характеристик костюма путем повышения эффективности использования хладагент а . Для э т о г о в теплоизолирующем слое установлена паровлагонепроницаемая прокладка 6 , разделяющая последний на внутреннюю 7 и внешнюю 8 ч а с т и . Пол о с т ь каждого аккумулятора 3 холода соединена эластичной трубкой 9 с внешней стороной паровлагонепроницаемой прокладки 6 , выполненной гидрофильной. Верх 5 костюма выполнен из паропроницаемой гидрофобной ткани, 2 и л . ющего слоя и верха 5 . Верх 5 выполнен из прочной теплостойкой паропроницаемой ткани с теплоотражающим металлизированным покрытием. Теплоизолирующий слой р а з д е л е н паровлагонепроницаемой прокладкой 6 на внутреннюю 7 и внушнюю 8 ч а с т и . Внешняя сторона паровлагонепроницаемой прокладки 6 и внешняя часть 8 теплоизолирующего слоя гидрофильны. Каждая ампула (охлаждающий элемент) 3 при помощи трубки 9 соединена со штуцером 10 г закрепленным на паровлагонепроницаемой прокладке 6 с выходом на ее внешнюю сторону. При использовании костюма в р е з у л ь т а т е выделения метаболического тепла и проникновения тепла извне л е д в ампулах 3 т а е т , В подкостюмном пространс т в е _ з а счет э т о г о поддерживается нормальная температура, а в о д а , о б р а з о вавшаяся при этом, благодаря подсоединению каждого аккумулятора холода эластичной трубкой 9 с внешней сторо 'Л 1600063 нон паровлагонепроницаемой прокладки 6 растекается по ней. Этому способствуют гидрофильные свойства прокладки и ее относительно низкая темпера- тура за счет тепла, проникающего через внешнюю часть теплоизоляционного слоя 8, вода на прокладке 6 нагревается до Ю0°С и кипит. Толщина внешней части теплоизоляционного слоя 8 выбрана та- JQ кой, чтобы при максимальной расчетной температуре окружающей среды вода за счет подпитки из ампулы охлаждающего V Y элемента не испарялась бы полностью. В таком случае температура 15 паровлагонепроницаемои прокладки не превышает 100*0, Пар, проходя через внешнюю часть теплоизолирующего слоя 8 перегревается и вытесняет тепло, проникающее через него к наружной по- j0 верхности костюма (эффект охлаждения пористой пластины газом)« Гидрофобный паропроницаемый верх 5 не препятствует выходу пара в окружающую среду, но способствует сохранению не испарив-25 шейся воды во внешней части теплоизолирующего слоя. Вследствие того, что скрытая теплота парообразования воды в 6,7 раза больше теплоты плавления льда поток тепла, проходппщй через JQ внешнюю часть теплоизолирующего слоя в І0-15 раз больше потока, проходяще-го через его внутреннюю часть, Поэто му и уменьшение температуры на единицу толщины теплоизоляции в нем также в J0-15 раз больше. Соответственно толщина слоя может быть меньше, В результате общая толщина теплоизолирующей оболочки 1 при равном расходе хладагента получается в несколько раз меньше. Ф о р м у л а и з о б р е т е н и я Костюм для защиты от высоких температур, содержащий теплоизолирующую оболочку, состоящую из подкладки, теплоизолирующего слоя и верха, а также рассредоточенные по подкладке и закрепленные на ней аккумуляторы холода в виде эластичных ампул, заполненных хладагентом - водяным льдом, о т л и ч а ю щ и й с я тем, что, с целью улучшения теплозащитных характеристик костюма путем повышения эффективности использования хладагента , он снабжен установленной в теплоизолирующем слое паровлагонепроницаемои прокладкой, разделяющей этот слой на внутреннюю и внешнюю части, при этом полость каждого аккумулятора холода соединена эластичной трубкой с внешней стороной паровлагонепроницаемои прокладки, выполненной гидрофильной, а верх выполнен из паропроницаемой гидрофобной ткани. 1600063 2;3 Фиг і 9 Фиг! Редактор Н.Федорова Составитель Н.Ульишина Техред М.Моргентал Корректор Н.Ревская Заказ Тираж 176 Подписное 3466/ДСП ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
