Герметичний ізолюючий костюм

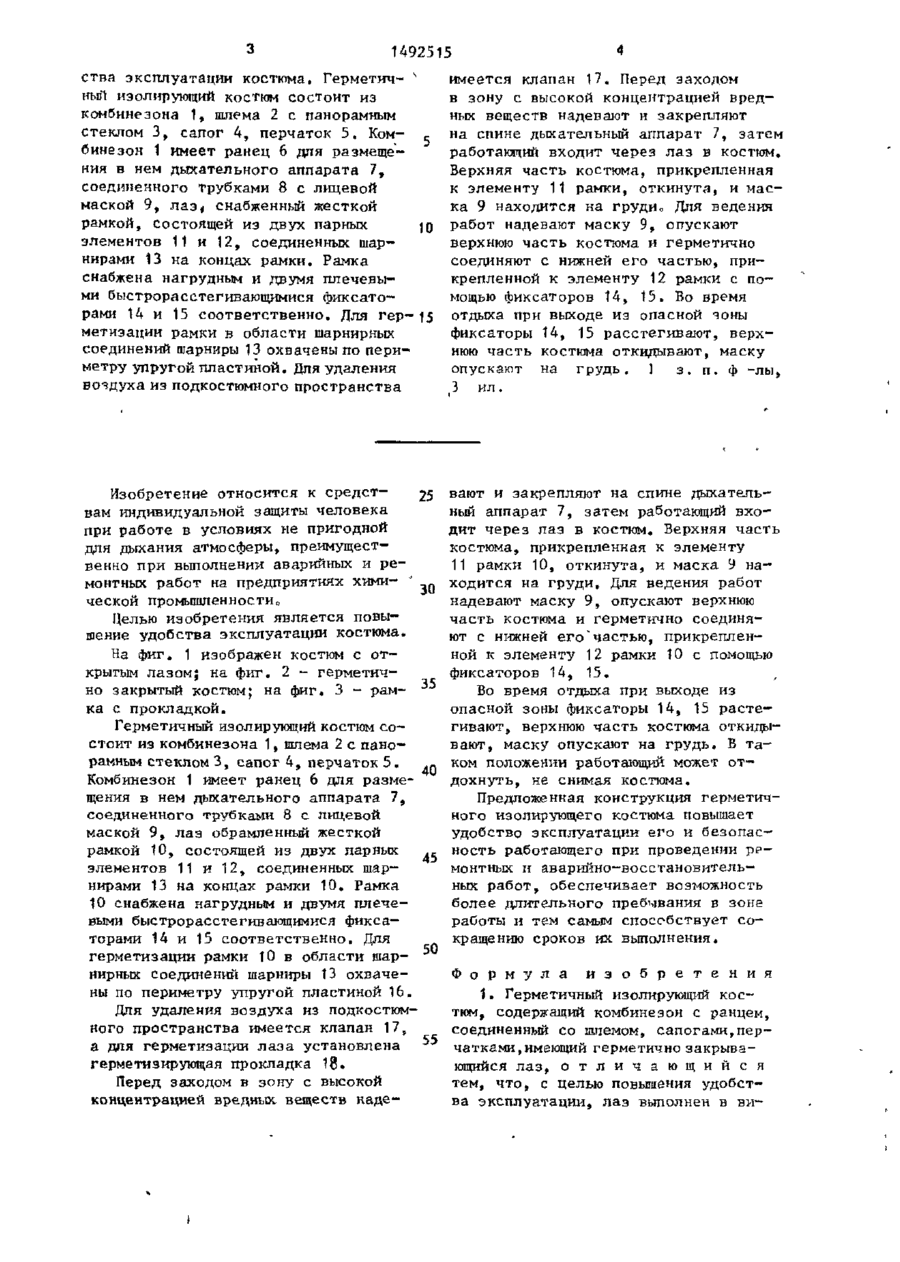

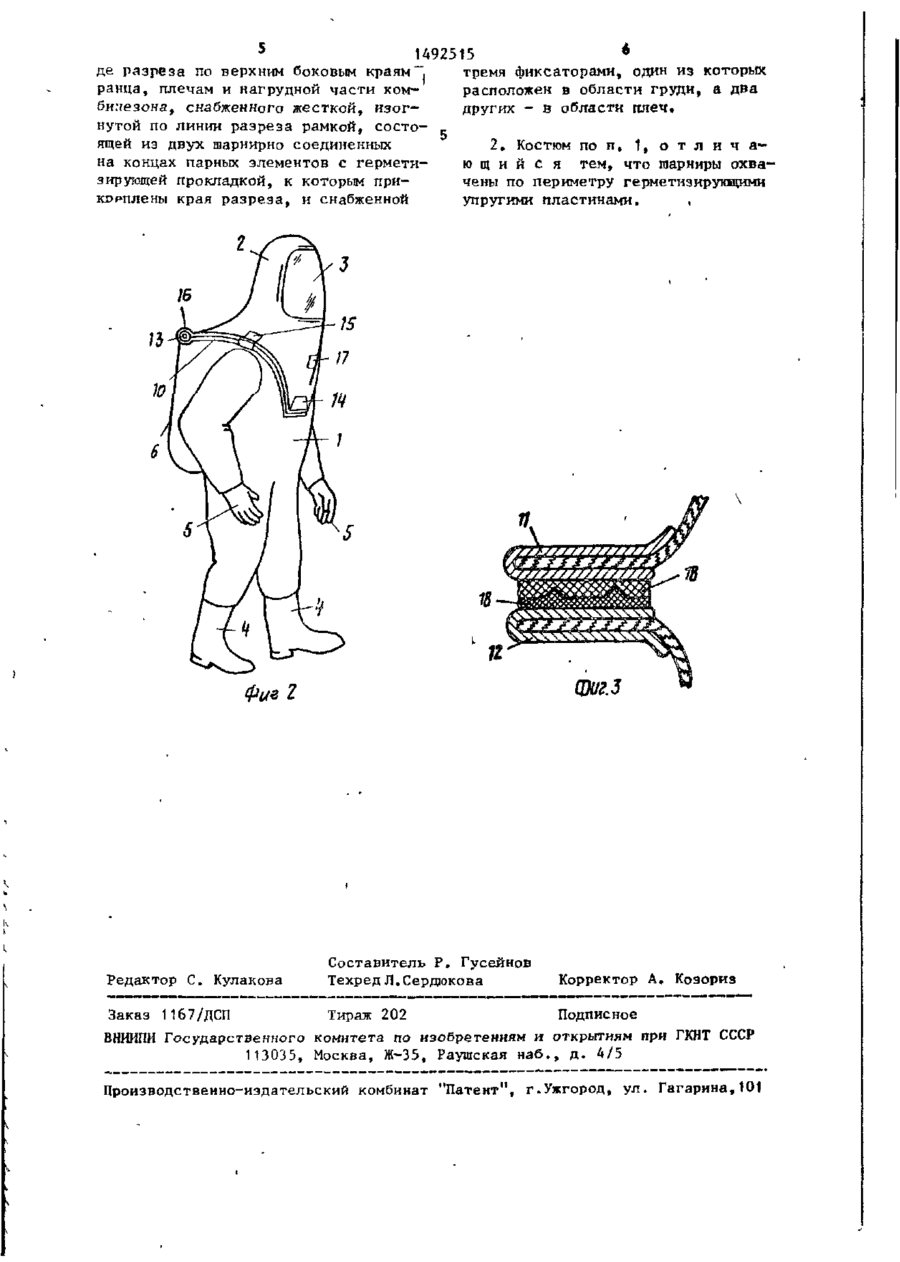

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ JK3 * Oln10i СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН С 1 4 А 62 В 5) 17/00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) 4253051/40-23 (22) 01.06.87 (71) Всесоюзный научно-исследователь ский институт техники безопасности в химической промышленности (72) В.И. Очкуренко и А.А.Мьгчко (53) 6 1 4 . 8 9 4 . 3 ( 0 8 8 . 8 ) I (56) Патент Франции № 2 1 7 0 7 8 5 , к л . Л 62 В 1 7 / 0 0 , 1 9 7 2 . (54) ГЕРМЕТИЧНЫЙ ИЗОЛИРУЮЩИЙ КОСТИМ (57) Изобретение о т н о с и т с я к с р е д ствам индивидуальной защиты ч е л о в е ка при р а б о т е в условиях не п р и г о д ной для дыхания атмосферы, преимущественно при выполнении аварийных и ремонтных работ на предприятиях химической промьшшенности. Целью и з о б р е т е н и я я в л я е т с я повышение удоб ' 11 Ь-л 25-89 •» 1492515 ства эксплуатации костюма. Герметичньпі изолирующий костюм состоит из комбинезона 1, шлема 2 с панорамным стеклом 3, сапог 4, перчаток 5, Ком- с бинезон 1 имеет ранец 6 для размещения в нем дыхательного аппарата 7, соединенного трубками 8 с лицевой маской 9, лаз* снабженный жесткой рамкой, состоящей из двух парных Ю элементов 11 и 12, соединенных шарнирами 13 на концах рамки. Рамка снабжена нагрудным и двумя плечевыми быстрорасстегивающимися фиксаторами 14 и 15 соответственно. Для гер- 15 метизации рамки в области шарнирных соединений шарниры 13 охвачены по периметру упругой пластиной. Для удаления воядуха из подкостюмного пространства имеется клапан 17. Перед заходом в зону с высокой концентрацией вредных веществ надевают и закрепляют на спине дыхательный аппарат 7, затем работающий входит через лаз в костюм. Верхняя часть костюма, прикрепленная к элементу 11 рамки, откинута, и маска 9 находится на груди,, Для ведения работ надевают маску 9, опускают верхнюю часть костюма и герметично соединяют с нижней его частью, прикрепленной к элементу 12 рамки с помощью фиксаторов 14, 15. Во время отдыха при выходе из опасной зоны фиксаторы 14, 15 расстегивают, верхнюю часть костюма откидывают, маску опускают на грудь. ] з. п. ф -лы, 3 ил. Изобретение относится к средст25 вам индивидуальной защиты человека при работе в условиях не пригодной для дыхания атмосферы, преимущественно при выполнении аварийных и ремонтных работ на предприятиях хими- J _ ческой промышленности,, Целью изобретения является повышение удобства эксплуатации костюма. На фиг. 1 изображен костюм с открытым лазом; на фиг. 2 - герметично закрытый костюм; на фиг. 3 - рам- 35 ка с прокладкой. Герметичный изолирующий костюм состоит из комбинезона 1, шлема 2 с панорамным стеклом 3, сапог 4, перчаток 5. . _ Комбинезон 1 имеет ранец 6 для размещения в нем дыхательного аппарата 7, соединенного трубками 8 с лицевой маской 9, лаз обрамленный жесткой рамкой 10, состоящей из двух парных ,, элементов 11 и 12, соединенных шарнирами 13 на концах рамки 10. Рамка Ю снабжена нагрудным и двумя плечевыми быстрорасстегивающимися фиксаторами 14 и 15 соответственно. Для герметизации рамки 10 в области шар- 50 нирных соединений шарниры 13 охвачены по периметру упругой пластиной 16. Для удаления воздуха из лодкостюмного пространства имеется клапан 17, а для герметизации лаза установлена 55 герметизирующая прокладка 18. Перед заходом в зону с высокой концентрацией вредных, веществ наде вают и закрепляют на спине дыхательный аппарат 7, затем работающий входит через лаз в костюм. Верхняя часть костюма, прикрепленная к элементу 11 рамки 10, откинута, и маска 9 находится на груди. Для ведения работ надевают маску 9, опускают верхнюю часть костюма и герметично соединяют с нижней его частью, прикрепленной к элементу 12 рамки 10 с помощью фиксаторов 14, 15. Во время отдыха при выходе из опасной зоны фиксаторы 14, 15 растегивают, верхнюю часть костюма откидывают, маску опускают на грудь. В таком положении работающий может отдохнуть, не снимая костюма. Предложенная конструкция герметичного изолирующего костюма повышает удобство эксплуатации его и безопасность работающего при проведении ремонтных и аварийно—восстановительных работ, обеспечивает возможность более длительного пребывания в зоне работы и тем самым способствует сокращению сроков их выполнения. Ф о р м у л а и з о б р е т е н и я 1. Герметичный изолирующий костюм, содержащий комбинезон с ранцем, соединенный со шлемом, сапогами,перчатками, имеющий герметично закрывающийся лаз, о т л и ч а ю щ и й с я тем, что, с целью повышения удобства эксплуатации, лаз выполнен в ви 1492515 де разреза по верхним боковым краям , тремя фиксаторами, один из которых ранца, плечам и нагрудной части ком— расположен в области груди, а два билезона, снабженного жесткой, и з о г других - в области плеч. нутой по линии разреза рамкой, состо2. Костюм по п, 1, о т л и ч а ящей из двух шарнирно соединенных ю щ и й с я тем, что шарниры охвана концах парных элементов с герметичены по периметру герметизируищими зирующей прокладкой, к которым приупругими пластинами. юэрплены края разреза, и снабженной 11 (Пиг.З Фиг 2 Редактор С. Кулакова Составитель Р, Гусейнов Техред Л.Сердгакова Корректор А. Коэориз Заказ 1167/ДСП Тираж 202 Подписное В И В Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ШД 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
