Ізолюючий костюм

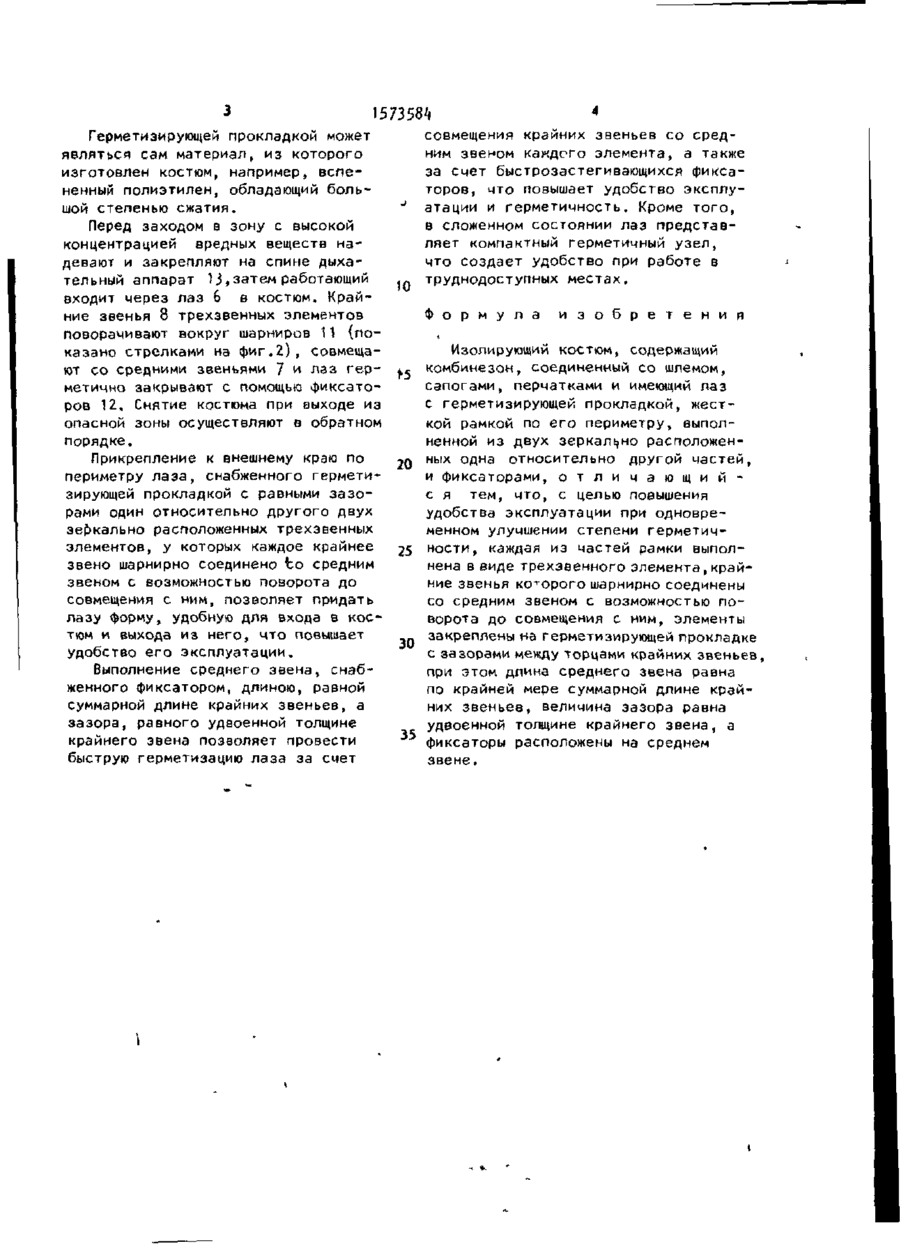

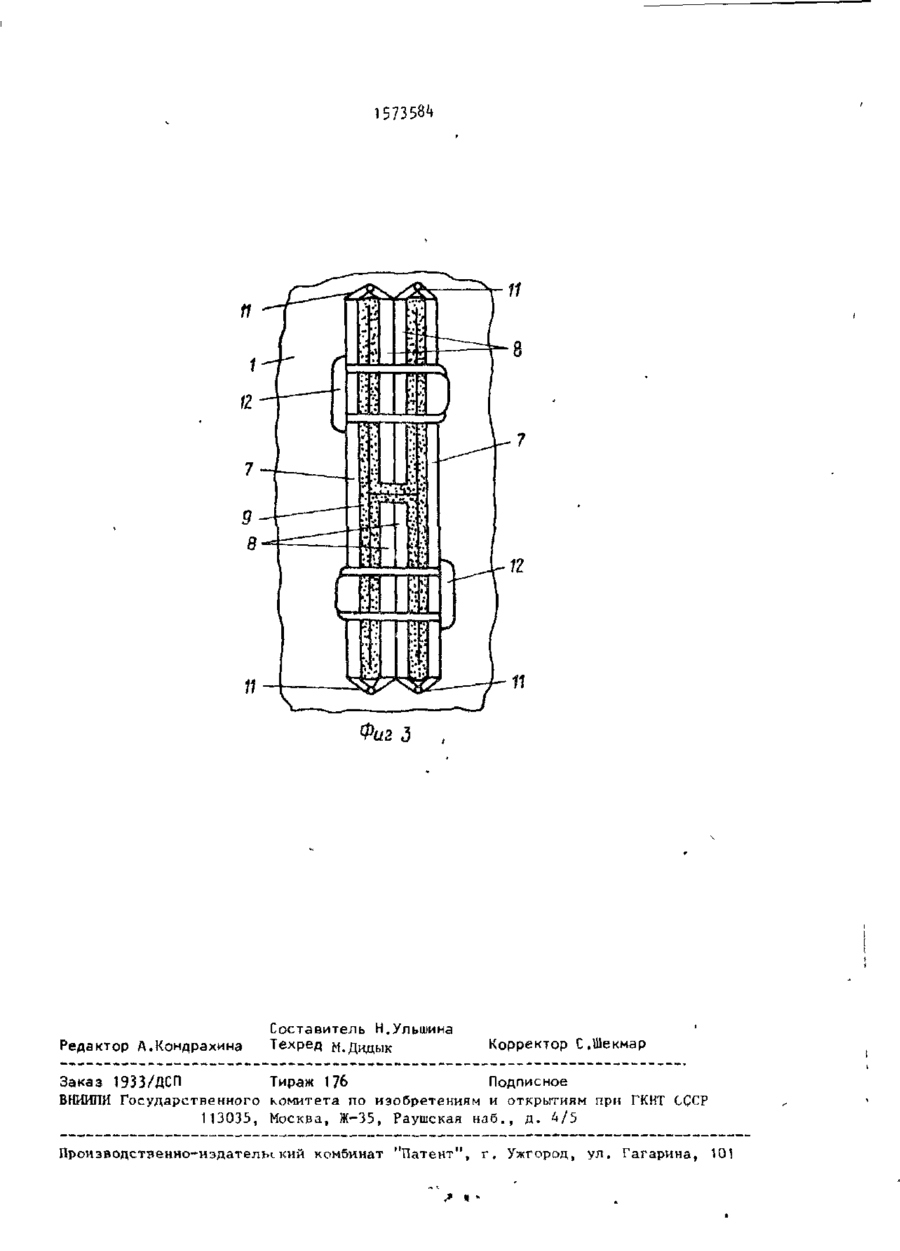

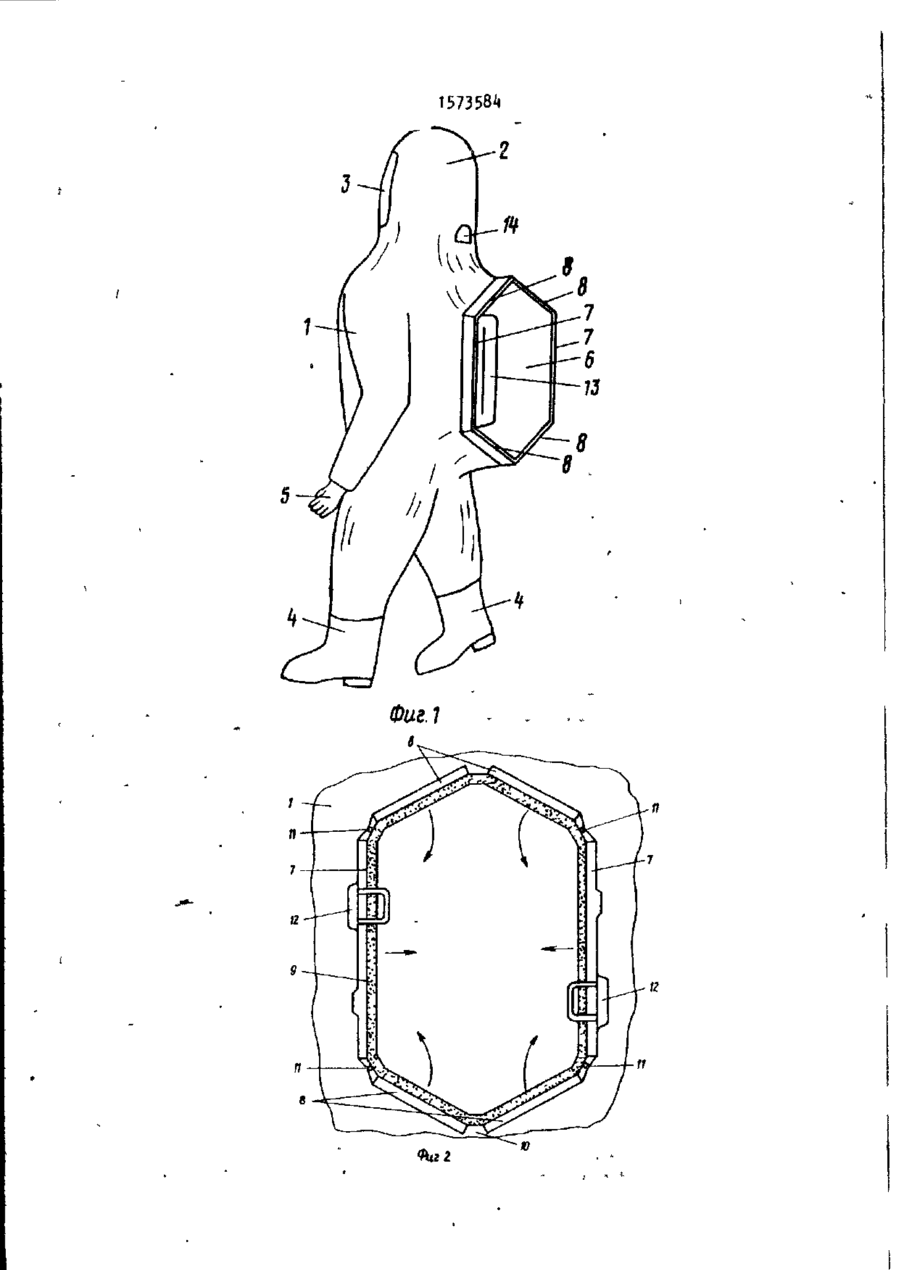

Изобретение относится к средствам индивидуальной защиты человека при работе в условиях непригодной для дыхания атмосферы. Целью изобре Изобретение относится к средствам индивидуальной защиты человека пои работе в условиях непригодной для дыхания атмосферы, преимущественно при выполнении аварийных и ремонтных работ на предприятиях химической промышленности. Целью изобретения является повышение удобства эксплуатации при одновременном улучшении степени герметичности костюма. На фиг. 1 изображен общий вид костюма; на фиг. 2 - лаз в открытом положении; на фиг. 3 - то же, в закрытом положении. Изолирующий костюм состоит из комбинезона 1, шлема 2 с панорамным стеклом 3, сапог к, перчаток 5, лаза 6. 23-90 тения является повышение удобства эксплуатации при одновременном улучшении степени герметичности костюма. Для этого каждая из частей рамки лаза выполнена в виде трехзвенного элемента. Крайние звенья 8 шарнирно соединены со средним звеном 7 с возможностью поворота до совмещения с ним. Трехзвенные элементы закреппены на герметизирующей прокладке таким образом, что между торцами крайних звеньев 8 образован зазор Ї0, Длина среднего звена 7 равна по крайней мере суммарной длине крайних звеньев 8, а величина зазора ?0 равна удвоенной толщине крайнего звена 8.фиксаторы 12 расположены на среднем звене 7. 3 ил. с жесткой рамкой, выполненной из двух зеркально расположенных одна относительно другої" частей, каждая из которых выполнена в виде трехзвенного элемента, состоящего из среднего 7 * и крайних 8 звеньев. Трехзвенные элементы с прокладкой 9 прикреплены к внешнему краю по периметру лаза 6 с зазором 10 между торцами крайних звеньев. Каждое крайнее звено 8 соединено со средним звеном 7 с помощью шарниров 11. Средние звенья 7 снабжены быстрорастегивающимися фиксаторами 12. Жизнеобеспечение человека в костюме обеспечивается при помощи дыхательного аппарата,13. Сброс отработанного воздуха в атмосферу осуществляется при помощи клапана Й . W СП 00 157358^ 4 Герметизирующей прокладкой может совмещения крайних звеньев со средявляться сам материал, из которого ним звеном каждого элемента, а также изготовлен костюм, например, вспеза счет быстрозастегивающихся фиксаненный полиэтилен, обладающий больторов, что повышает удобство эксплушой степенью сжатия. атации и герметичность. Кроме того, в сложенном состоянии лаз представПеред заходом в зону с высокой ляет компактный герметичный узел, концентрацией вредных веществ начто создает удобство при работе в девают и закрепляют на спине дыхатруднодоступных местах. тельный аппарат 13,затем работающий 10 входит через лаз 6 в костюм. Крайние звенья 8 трехзвенных элементов Ф о р м у л а и з о б р е т е н и я поворачивают вокруг шарниров 11 (поИзолирующий костюм, содержащий казано стрелками на фиг.2), совмещакомбинезон, соединенный со шлемом, ют со средними звеньями 7 и лаз герсапогами, перчатками и имеющий лаз метично закрывают с помощью фиксатос герметизирующей прокладкой, жестров 12. Снятие костюма при выходе из кой рамкой по его периметру, выполопасной зоны осуществляют в обратном ненной из двух зеркально расположенпорядке. ных одна относительно другой частей, Прикрепление к внешнему краю по 20 и фиксаторами, о т л и ч а ю щ и м периметру лаза, снабженного герметис я тем, что, с целью повышения зирующей прокладкой с равными зазоудобства эксплуатации при одноврерами один относительно другого двух менном улучшении степени герметичзеркально расположенных трехэвенных элементов, у которых каждое крайнее 25 ности, каждая из частей рамки выполнена в виде трехэеенного элемента, крайзвено шарнирно соединено Ьо средним ние звенья ко т орого шарнирно соединены звеном с возможностью поворота до со средним звеном с возможностью посовмещения с ним, позволяет придать ворота до совмещения с ним, элементы лазу форму, удобную для входа в косзакреплены на герметизирующей прокладке тюм и выхода из него, что повышает 30 с зазорами между торцами крайних звеньев, удобство его эксплуатации. при этом длина среднего звена равна Выполнение среднего звена, снабпо крайней мере суммарной длине крайженного фиксатором, длиною, равной них звеньев, величина зазора равна суммарной длине крайних звеньев, а удвоенной толщине крайнего звена, а зазора, равного удвоенной толщине 35 фиксаторы расположены на среднем крайнего эвена позволяет провести звене. быструю герметизацию лаза за счет 157358** 2 157358*+ 8 11 11 Фиг 3 Редактор А.Кондрахина Составитель Н.Ульшина Техред м.Дидык Заказ 1933/ДС П ВНИИПИ Государственного 113035, Тираж 176 Подписное комитета по изобретениям и открытиям при ГКНТ СССР Москва, Ж-35, Раушская н а б . , д . 4/5 Корректор С.Шекмар Производственно-издателы. кий комбинат "Патент", г, Ужгород, ул. Гагарина, 101
