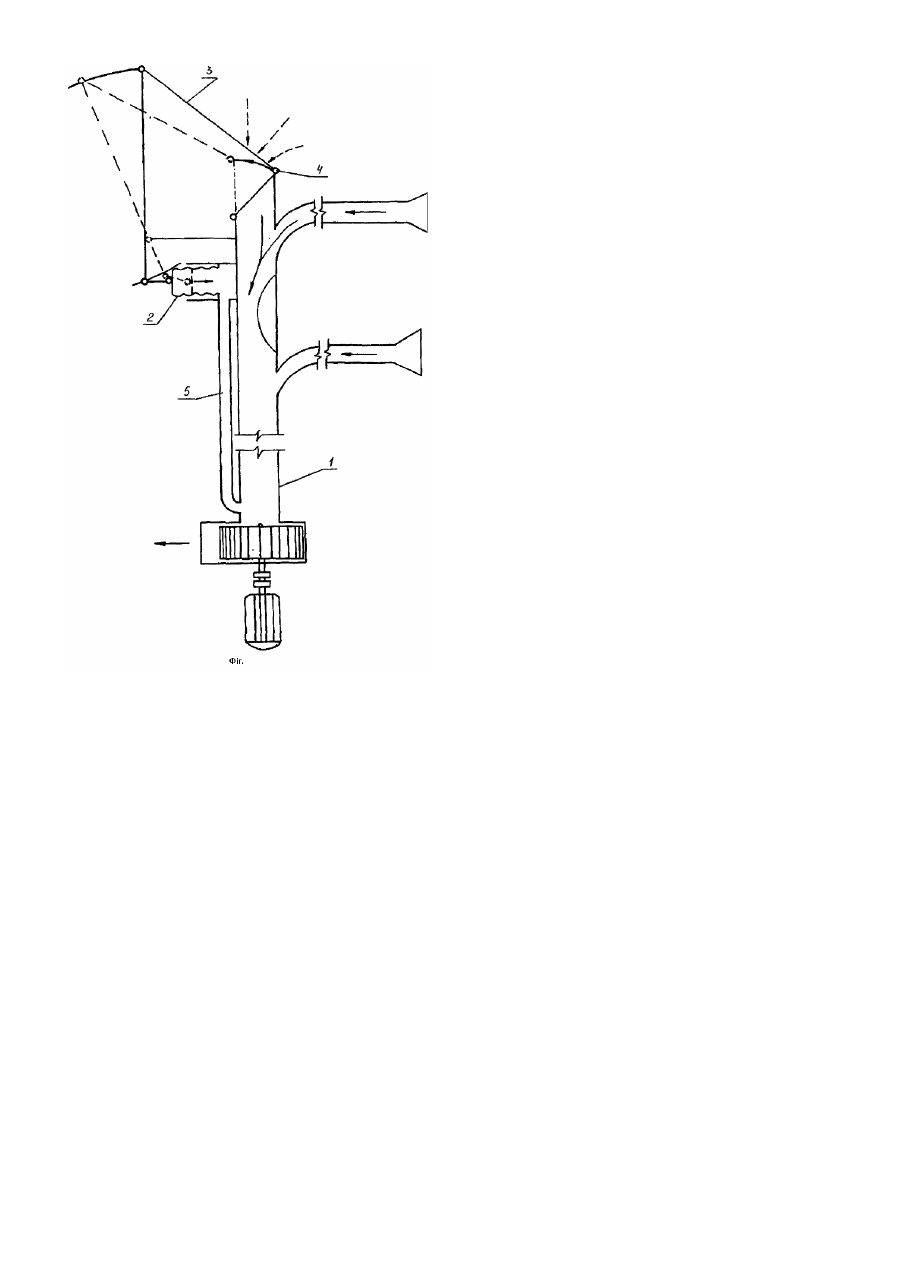

Продувальний клапан для аспіраційного повітроводу

Корисна модель відноситься до області очищення газоходів і повітроводів від пилових відкладень різноманітного походження та може бути використана в розгалужених аспіраційних системах підприємств гірничометалургійного та будівельного комплексу, де застосовується транспортування запилених пилогазових потоків і виникають місця з’єднання повітроводів між собою, що схильні до зарощення транспортуємим матеріалом, та дозволяє підвищити ефективність запобігання зарощення пилом внутрішньої поверхні аспіраційного повітроводу, забезпечити нормальні умови праці. Відомий пристрій для очищення повітропроводу системи пневмотранспорту, що має повітропровід, запираючий та продувочний клапани. Клапани розташовані на віддаленій дільниці повітроводу, а продувочний клапан з’єднує внутрішній об’єм повітроводу з атмосферою [патент Великобританії №1342469, кл. F 5 N, 1974р.]. Недоліком даного пристрою є те, що необхідна наявність спеціального обладнання для утворення необхідного розрідження, а також відбувається не повне очищення внутрішньої поверхні аспіраційного повітроводу. Найбільш близьким технічним рішенням, яке вибране в якості прототипу є пристрій для очищення повітроводу вакуумного пневмотранспорту [а.с. №648206, кл. В 08 В 9/06], котре містить систему керуючих ричагів, повітродувну машину, повітровід і засувку. Недоліком даного пристрою є те, що засувка відкривається вручну і відсутні дані про необхідність очищення внутрішньої поверхні дільниці аспіраційного повітроводу. В основу корисної моделі покладена задача удосконалення конструкції пристрою для очищення повітроводу вакуумного пневмотранспорту за рахунок обладнання кінцевої дільниці аспіраційного повітроводу трубчатою мембраною, з можливістю її осьового переміщення та з’єднаної трубопроводом з аспіраційним повітроводом на всмоктувальній дільниці вентилятора, що дозволяє збільшувати об’єм переміщуємого середовища та його швидкість, при цьому частки осілого пилу здіймаються та видаляються в аспіраційну мережу, очищуючи внутрішню поверхню повітропроводу в залежності від кількості осілого пилу на внутрішню поверхню аспіраційного повітроводу. Поставлена задача вирішується за рахунок того, що продувочний клапан для аспіраційного повітроводу містить засувку, встановлену в торцевій частині кінцевої дільниці аспіраційного повітроводу, повітродувну машину і систему керуючих ричагів. Згідно корисної моделі, засувка зв’язана системою керуючих ричагів і шарнірів з герметичною циліндричною камерою, обладнаною трубчатою мембраною, з можливістю її осьового переміщення та з’єднана трубопроводом з аспіраційним повітроводом на всмоктувальній дільниці вентилятора. Заявлена корисна модель ілюструється схемою (Фіг.), на якій показано продувочний клапан для аспіраційного повітроводу - вид збоку. Пристрій складається з повітроводу 1, по котрому транспортується запилене повітря, трубчатої мембрани 2, системи керуючих ричагів 3 з шарнірами, торцевої рухомої поворотної засувки 4, з можливістю її герметичного закривання та відкривання, та з’єднувального трубопроводу 5. Продувочний клапан для аспіраційного повітроводу працює таким чином. При осадженні пилу на внутрішню частину повітроводу 1, за цією ділянкою збільшується розрідження внаслідок зменшення вільного перетину повітроводу 1. Внаслідок збільшення різниці тиску між кінцевою дільницею аспіраційного повітроводу 1 та всмоктувальною дільницею перед витяжним вентилятором, трубчата мембрана 2 переміщується вниз за своєю віссю (всмоктується), та приводить в дію систему керуючих ричагів 3, і засувка 4 відкривається. При цьому збільшується об’єм переміщуємого середовища та її швидкість, в результаті чого осілі частки здіймаються та видаляються в аспіраційну мережу, очищуючи тим самим внутрішню поверхню аспіраційного повітроводу 1. Після вирівнювання тиску в повітроводі 1 до нормуємого, трубчата мембрана 2 переміщується догори за своєю віссю(виштовхується) до первинного положення, та приводить в дію систему керуючих ричагів 3, і засувка 4 герметично закривається, не допускаючи підсмоктування зовнішнього повітря. З’єднувальний трубопровід 5 слугує для утворення нормуємого перепаду тисків на трубчатій мембрані 2. Нормальною роботою пристрою є його положення, коли торцева рухома поворотна засувка 4, в залежності від кількості осілого на внутрішню поверхню повітроводу 1 пилу, періодично закривається та відкривається. При цьому трубчата мембрана 2 вільно переміщується та приводить в дію систему керуючих ричагів 3. Кінцевим станом роботи пристрою є неможливість вільного переміщення трубчатої мембрани 2 і системи керуючих ричагів 3 внаслідок старіння, корозії чи пошкодження складових елементів пристрою. Пристрій дозволяє автоматизувати процес очищення внутрішньої поверхні аспіраційного повітропроводу без зупинки всієї системи та участі обслуговуючого персоналу. Внаслідок своєї конструкції продувочний клапан можливо встановлювати на аспіраційних мережах складної конфігурації та різної довжини. Заявлена корисна модель дозволяє підвищити експлуатаційну надійність та забезпечити нормальну роботу аспіраційних повітроводів, при цьому своєчасно очищується внутрішня поверхня повітропроводів більш ефективно та з меншими витратами.
